6

20. Стабилизатор натяжения цепи.
21. Зажимная гайка винта.
22. Указатель направления распиловки.
23. Звездочка цепи.

Положите  инструмент  на  ровную  поверхность.  Цепь  (6)  закрепите

на  пильной  шине  (7).  Обратите  внимание  на  правильность
направления  движения  цепи.  Убедитесь,  что  направление  цепи
соответствует направлению установленного момента распиловки (22).

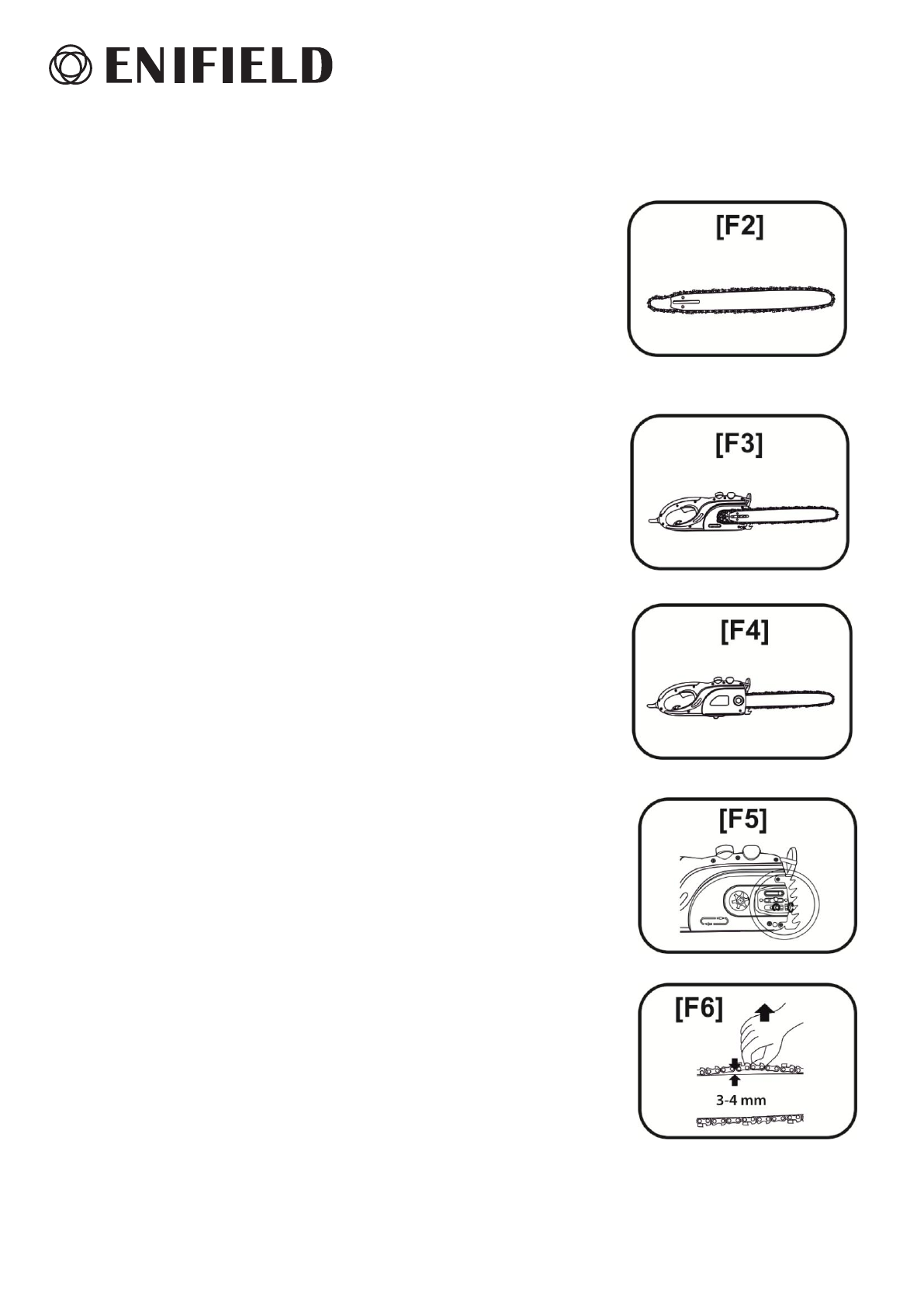

[см. рис. F2]

Расположите  цепь  вокруг  звездочки  цепи  (23)

и  закрепите

пильную  шину  (7)  таким  образом,  чтобы  установочная  шпилька  (17)
и  шуруп  (19)  совпали  как  и  пильная  шина  (7)  с  стабилизатором
натяжения  цепи  (20).  Отверстие  стабилизатора  должно  совпасть  с
отверстием  пильной  шины  (7).  При  необходимости  болт  –  фиксатор
напряженности  цепи  (18)  нужно  направить  на  стабилизатору
натяжения  цепи  (20).  Проверьте,  что  все  части  инструмента
правильно  установлены  и  убедитесь  в  том,  что  все  болты    крепления
и цепь затянуты в горизонтальном положении.

[см. рис. F3]

Установите  защитную  крышку  цепи  (4).  Затяните  крепежную

гайку  (5).  Натяните  пильную  цепь  (6)  (см.  “Натяжение  цепи”).

[см.

рис. F4]

Проверка натяжения цепи.

Прежде  чем  начать  работу,  проверьте  натяжение  цепи,  а  также

проверяйте натяжение цепи регулярно (каждые 60 минут работы).

Срок эксплуатации цепи зависит от правильной, регулярной смазки

и натяженности

.

Натяжение  цепи  регулируется  автоматически  при  помощи

напряжения, создаваемого внутренней пружиной.

 [см. рис. F5]

Для  проверки  натяжения  достаточно  натянуть  пильную  цепь  (7).

Имеющее  нормальное  натяняжение  цепь  можно  натянуть  сверху
посередине не более чем на 3-4 мм.

 [см. рис. F6]
