ПИЛА ЦЕПНАЯ ЭЛЕКТРИЧЕСКАЯ

12

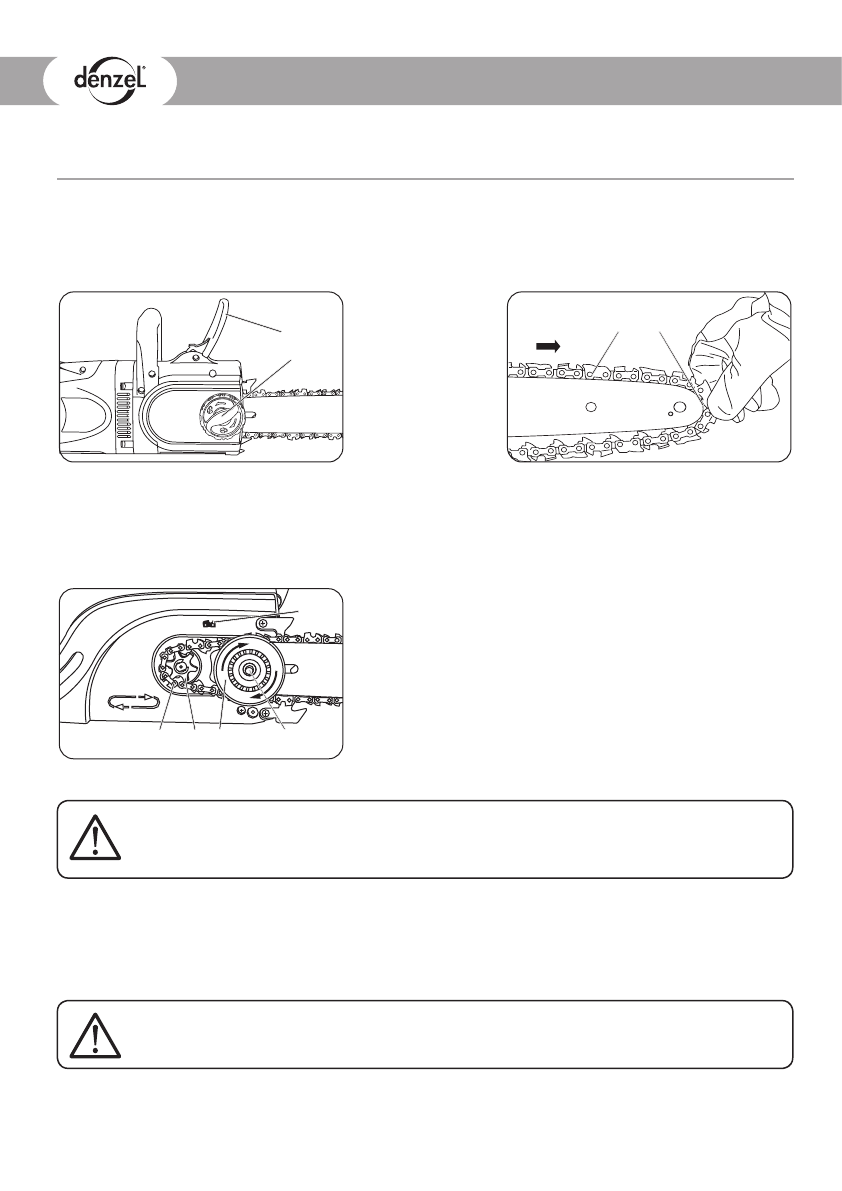

УСТАНОВКА ШИНЫ И ПИЛЬНОЙ ЦЕПИ

Электрическую пилу установить на ровную поверхность.
Для монтажа шины и пильной цепи необходимо выполнить следующие действия:
1. Снять пилу с цепного тормоза. Для этого нужно потянуть щиток цепного тормоза (1) на себя

и открутить зажимную ручку, крепящую защитный кожух цепи (2). (рис. 9)

1

2

рис. 9

8

9

рис. 10

2. Уложить пильную цепь (3) в паз (4), расположенный по периметру пильной шины (рис. 10),

предварительно убедившись, что направление звеньев пильной цепи совпадает с маркировкой

(5) на корпусе пилы. (рис. 11)

7

6

5

8

9

рис. 11

3. Установить механизм натяжителя вместе с шиной (6)

на крепящий болт (7) и уложить звенья цепи (8) на звез-

дочку (9). (рис. 11)

4. Прижать пильную шину рукой к креплению на кор-

пусе,  слегка  натянуть  цепь,  вращая  механизм  натяжи-

теля (7) по часовой стрелке. (рис. 11)

5. Установить защитный кожух цепи, точно совместив

все шлицы, и крепко его притянуть, вращая зажимную

ручку по часовой стрелке. (рис. 11)

 ВНИМАНИЕ!

Режущие  кромки  пильной  цепи  должны  располагаться  на  верхней  стороне

шины в направлении стрелки

.

Регулирование натяжения цепи

Правильное  натяжение  цепи  крайне  важно,  и  его  необходимо  проверять  перед  началом

и  во  время  работы.  Уделите  время  на  регулирование  цепи.  Это  повысит  производительность

пилы и продлит срок ее службы.

 ВНИМАНИЕ!

При работе с цепью обязательно надевайте защитные перчатки

.

Зубчатое  колесо,  шина,  цепь  и  коленчатый  вал  изнашиваются  гораздо  быстрее,  если  цепь

чрезмерно провисла или слишком сильно натянута.
