- 9 -
9
www.daewoo-power.ru
7. СБОРКА И ПОДГОТОВКА К РАБОТЕ
7.1 МОНТАЖ ПИЛЬНОЙ ЦЕПИ
ВНИМАНИЕ! Перед монтажом пильной шины и цепи отключите пилу от сети.
1. Установите тормоз цепи 3 (Рис. 1) в нерабочее положение, потянув на себя в
направление к передней ручке.
2. Открутите ручку фиксации защитной крышки 12 (Рис. 1) и кольцо регулировки
натяжения 13 (Рис. 1)
3. Снимите защитную крышку 16 (Рис. 1)

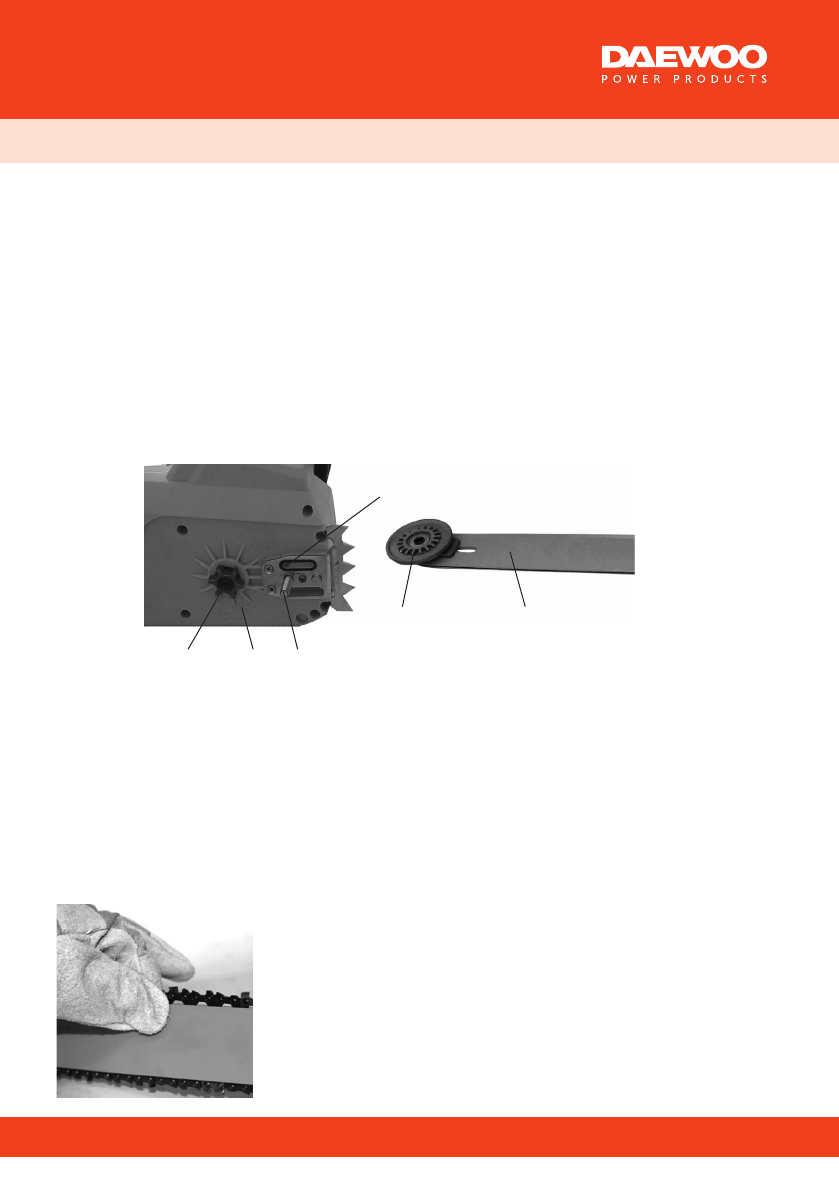

4. Наденьте на шину F (Рис. 2) пильную цепь 1 (Рис. 1), проверив правильность
расположения зубьев цепи.
5. Наденьте шину на болт крепления A, расположите ее в самом заднем положении.
6. Цепь наденьте на ведущую звездочку B, и уложите в паз шины. Начинайте эту
операцию с верхней части шины. Проверьте, чтобы направление зубьев цепи
совпадало с направлением, стрелки С на корпусе.
7. Слегка подтяните цепь, вращая внутреннее колесо D системы натяжения цепи
по часовой стрелке.
8. Установите защитную крышку, и слегка зафиксируйте его, поворачивая ручку
фиксации по часовой стрелке.
9. Натяните цепь, вращая кольцо регулировки натяжения по часовой стрелке.
Натяжение цепи установлено правильно, если потянув
вверх, ее можно приподнять на 5 мм под действием силы
10H, и при этом цепь можно протянуть вдоль шины вруч-
ную. Проверьте правильность установки цепи на ведущую
и ведомую звездочки, потянув цепь вперед по пильному
полотну. Цепь должна скользить без заеданий.
10. Затяните ручку фиксации крышки
12
(рис.1) до упора
для плотной фиксации направляющей шины на корпусе
пилы.
A
D
F
E
B
C
Рис. 2
