18

Направление

заточки

«изнутри-наружу»

Линия угла заточки

параллельно шине

Свободный ход

Заточка

Заточку цепи с помощью оправки можно про

-

изводить непосредственно на шине. Для это

-

го очистите пильную цепь от опилок, устано

-

вите  на  шину  и  произведите  натяжку  цепи.

Снимите аккумуляторную батарею. Сначала

затачиваются  режущие  зубья  одного  ряда

(левые  или  правые).  При  правильно  подо

-

бранной  оправке  и  напильнике  передний

угол  и  угол  верхнего  лезвия  получаются  ав

-

томатически.  Для  получения  правильного

угла  заточки,    необходимо  метку  с  соответ

-

ствующим  углом  заточки  (10º,  25º,30º),  рас

-

полагать параллельно шине (Рис.14). Заточ

-

ку  цепи  производите  только  при  движении

напильника  вперед,  «изнутри-наружу».  При

движении  напильника  назад  (на  себя),  при

-

поднимайте его. Напильник регулярно пово

-

рачивайте в оправке, во избежание односто

-

роннего износа. Для того, чтобы длина зуба

была  одинаковой,  количество  движений

напильником  при  заточке  на  каждом  зубе  и

давление на него должно быть одинаковым.

Для заточки одного зуба достаточно 3-4 дви

-

жений напильником.

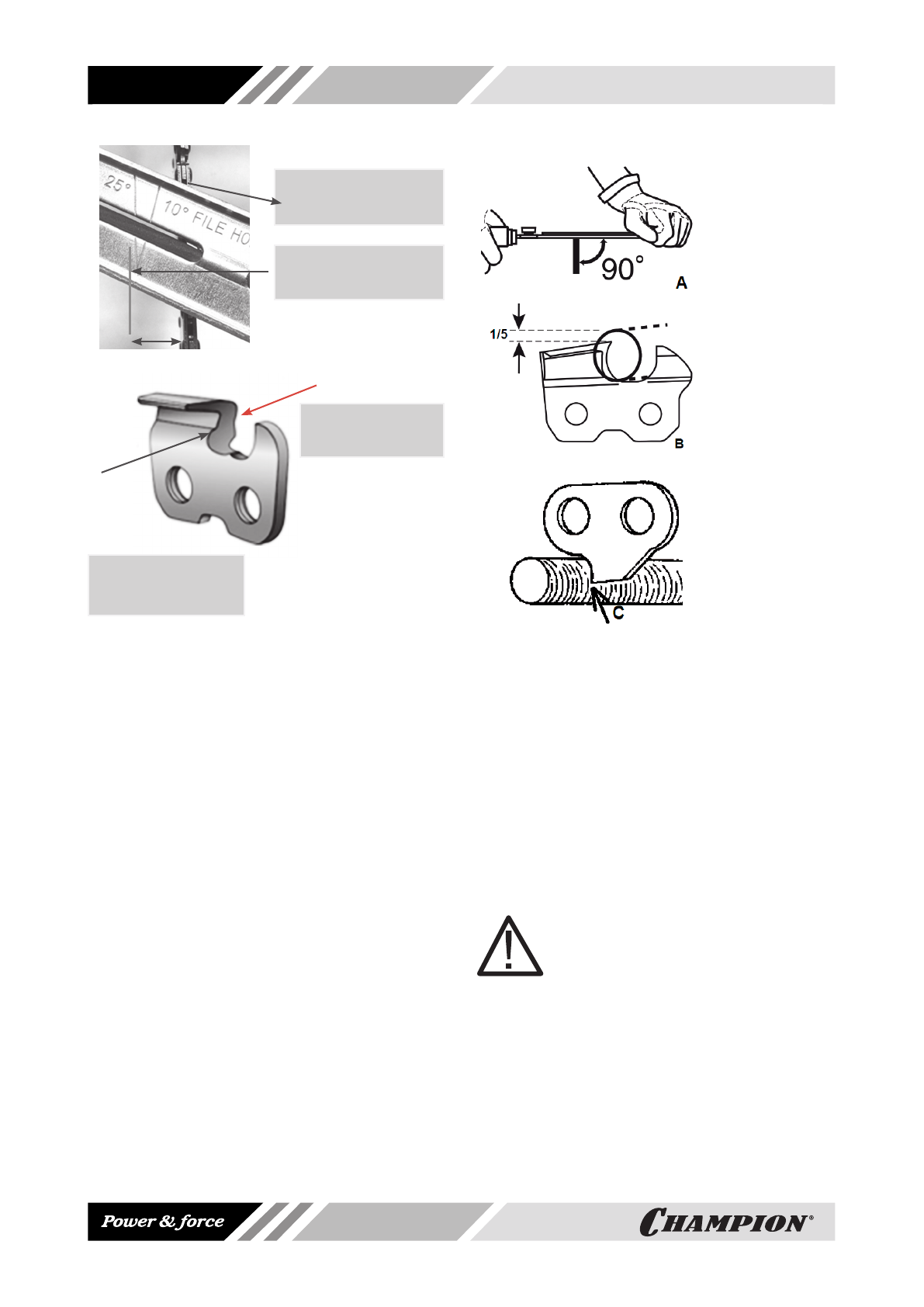

Рис.14

Рис.15

При заточке цепи следите за тем, чтобы меж

-

ду оправкой с напильником и шиной с цепью

выдерживался  угол  90º  (Рис.15А).  При  пра

-

вильно подобранном напильнике и оправке,

при заточке цепи 1/5 часть напильника (при

-

мерно 20%), должна выступать над верхней

гранью режущего зуба (Рис.15В). Следите за

тем, чтобы нижний край ведущего звена всег

-

да оставался острым. При наличии заусениц

сточите их круглым напильником (Рис.15С).

ВНИМАНИЕ!

При  заточке  цепи  следите  за  тем,  что

-

бы  длина  правого  и  левого  режущего  зуба

была одинаковой.
