26
Для поперечного пиления древесины
угол заточки составляет 25-35°, для про
-
дольного пиления древесины вдоль во
-
локон угол заточки составляет 10-15°.

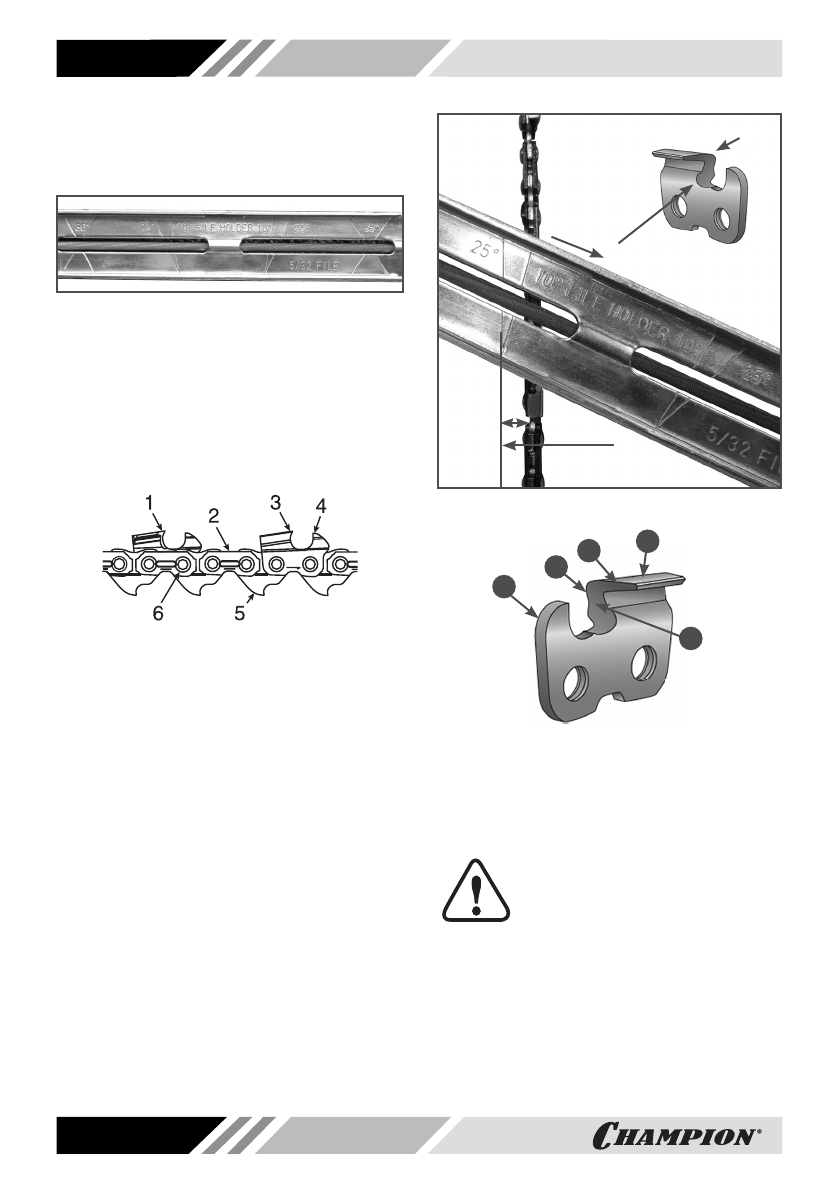

Рис. 14 Внешний вид корпуса обоймы
Заточку цепи с помощью обоймы можно
производить непосредственно на цепной
электропиле. Для этого очистите пиль
-
ную цепь от опилок, установите на шину
и произведите регулировку натяжения
цепи. Сначала затачиваются режущие
звенья одного направления, левые или
правые (Рис. 15).
Рис. 15 Конструкция пильной цепи
1. Левое режущее звено
2. Соединительное звено
3. Правое режущее звено
4. Ограничитель глубины резания
5. Ведущее звено 6. Заклепка
Для получения правильного угла заточки,
необходимо линию с соответствующим
углом заточки (10º, 25º,30º), располагать
параллельно шине (Рис. 16). Заточку цепи
производите только при движении на
-
пильника вперед, «изнутри-наружу». При
движении напильника назад (на себя),
приподнимайте его. Напильник регулярно
поворачивайте в оправке, во избежание
одностороннего износа. Для того, чтобы
длина режущего звена была одинаковой,
количество движений напильником при
заточке на каждом звене и давление на
него должно быть одинаковым. Конструк
-
ция режущего звена приведена на Рис.
17. Для заточки одного звена достаточно
3-4 движений напильником.
Линия угла заточки
параллельно шине
Направление заточки
«изнутри-наружу»
Свободный ход
Рис. 16 Определение угла заточки
2
5
4
1
3
Рис. 17 Части режущего звена цепи
1. Верхняя грань
2. Режущая кромка верхней грани
3. Режущая кромка торцевой грани
4. Ограничитель глубины резания
5. Торцевая грань
ВНИМАНИЕ!
При неравномерном износе ре
-
жущих звеньев необходимо в
начале заточки выбрать режу
-
щее звено с самой изношенной верхней
гранью и далее соблюдать одинаковую
длину верхних граней всех режущих зве
-
ньев. Длина верхних граней правых и
левых режущих звеньев должна быть
одинаковой. Заточку в этом случае сле
-
дует проводить на станках С2000 или
С2001.
