12
ПРОВЕРКА
РАБОТЫ
СИСТЕМЫ
МАСЛОПОДАЧИ

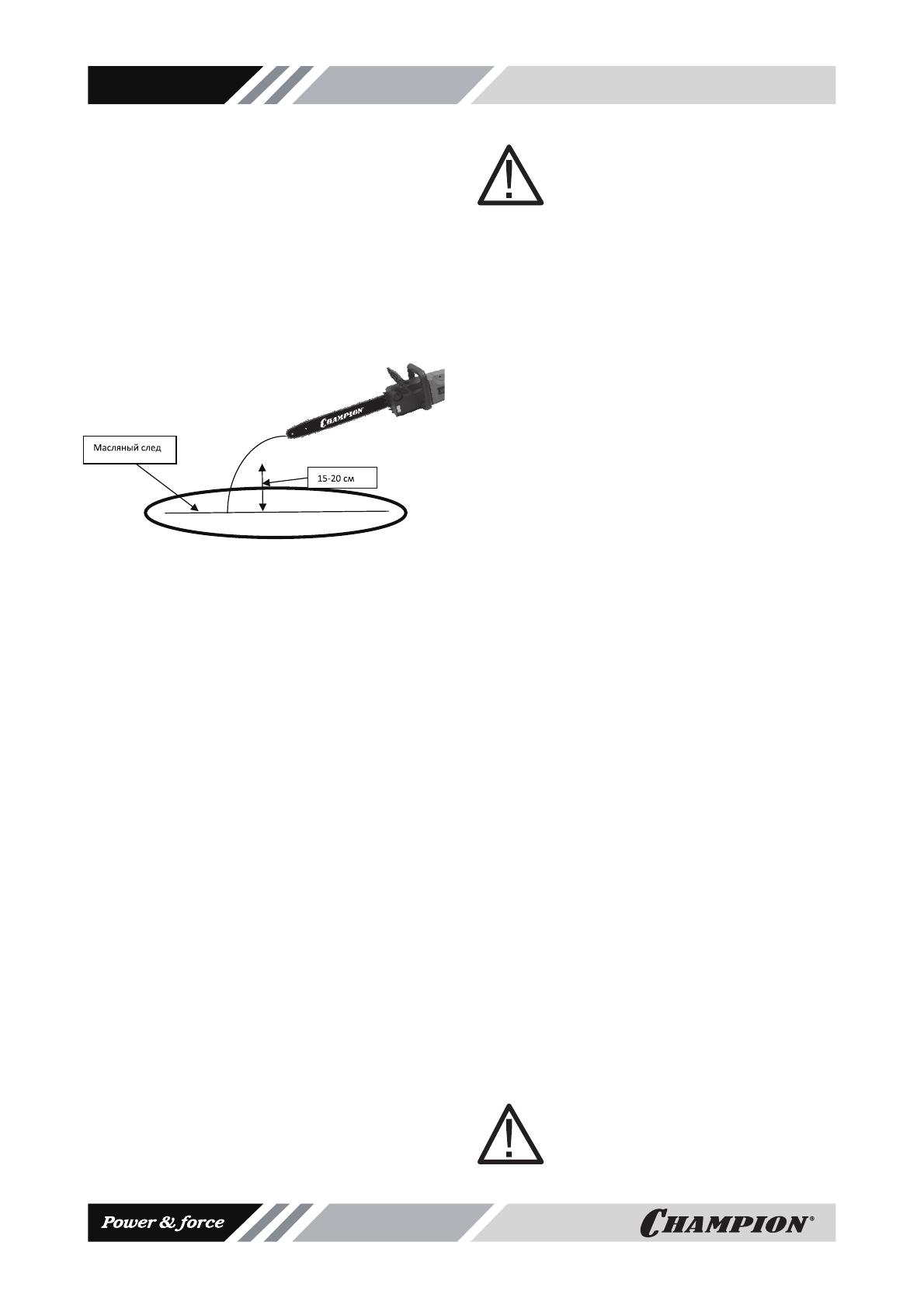

Для
проверки
работоспособности
системы
маслоподачи
расположите
пилу
над
чистой
светлой
поверхностью
на
расстояние
при
-
мерно
15-20
см
.
Включите
пилу
и
дайте
дви
-
гателю
поработать
примерно
10-15
секунд
.
Под
шиной
должен
остаться
четкий
масля
-
ный
след
(
рис
.10).
Рис
.10
ПРИ
ОТСУТСТВИИ
ПОДАЧИ
МАСЛА
НЕОБХОДИМО
ПРОВЕРИТЬ
:
1.
Наличие
и
уровень
масла
в
масляном
баке
.
При
необходимости
долить
.
2.
Чистоту
отверстия
смазочного
канала
на
шине
.
При
необходимости
почистить
.
3.
Чистоту
направляющего
паза
на
шине
.
При
необходимости
почистить
.
Если
после
выполнения
этих
мер
работоспо
-
собность
системы
подачи
масла
не
восста
-
новилась
,
то
следует
обратиться
в
специа
-
лизированный
сервисный
центр
для
выясне
-
ния
причины
неисправности
.
РЕКОМЕНДАЦИИ
ПО
ПРИМЕНЕНИЮ
УДЛИНИТЕЛЯ
При
работе
пилой
вне
помещения
для
под
-
ключения
используйте
удлинитель
,
предна
-
значенный
для
наружных
работ
.
При
под
-
ключении
всегда
учитывайте
длину
и
сече
-
ние
провода
удлинителя
.
При
длине
прово
-
да
удлинителя
до
50
м
минимальное
сечение
провода
должно
быть
1,5
кв
.
мм
.
При
длине
провода
удлинителя
более
50
м
,
минималь
-
ное
сечение
должно
быть
2,5
кв
.
мм
.
Удли
-
нитель
должен
быть
оборудован
темпера
-
турным
выключателем
.
При
применении
уд
-
линителя
барабанного
типа
провод
должен
быть
размотан
с
барабана
полностью
.
ПРЕДУПРЕЖДЕНИЕ
!
При
применении
удлинителя
с
очень
большой
длиной
или
слиш
-
ком
маленьким
сечением
провода
возникают
большие
потери
подаваемого
напряжения
,
что
приводит
к
перегрузке
и
выходу
из
строя
двигателя
.
УСТРОЙСТВО
ЗАЩИТЫ
ОТ
ПЕРЕГРУЗКИ
Устройство
защиты
выключает
электродви
-
гатель
при
механической
перегрузке
(
уве
-
личенное
давление
резания
,
защемление
пильной
шины
в
резе
),
либо
при
сбоях
в
системе
электропитания
.
В
случае
сраба
-
тывания
кнопки
теплового
предохраните
-
ля
(
поз
.9
рис
.2)
следует
освободить
пилу
из
реза
,
проверить
техническое
состояние
пильной
гарнитуры
(
исправность
направля
-
ющей
шины
,
заточку
цепи
).
Проверить
со
-
стояние
питающих
кабелей
и
величину
по
-
даваемого
напряжения
.
При
отсутствии
видимых
неисправностей
или
повреждений
дайте
двигателю
полно
-
стью
охладиться
,
затем
нажмите
на
кнопку
теплового
предохранителя
,
включите
двига
-
тель
и
дайте
поработать
без
нагрузки
в
тече
-
ние
15-20
секунд
.
В
случае
повторного
сра
-
батывания
устройства
защиты
следует
об
-
ратиться
в
сервисный
центр
для
выяснения
причины
неисправности
.
ПИЛЬНАЯ
ШИНА
Направляющая
шина
(1)
рис
.1
работает
в
тя
-
желых
условиях
и
подвержена
сильному
из
-
носу
.
Для
того
,
чтобы
избежать
односторон
-
него
износа
необходимо
периодически
пере
-
ворачивать
шину
,
например
,
после
каждой
заточки
цепи
.
ВЕДУЩАЯ
ЗВЕЗДОЧКА
Ведущая
звездочка
подвержена
особо
вы
-
сокой
степени
износа
.
Изношенная
веду
-
щая
звездочка
значительно
сокращает
срок
службы
пильной
цепи
.
При
глубине
износа
зубьев
звездочки
более
0,5
мм
,
ее
необходи
-
мо
заменить
(
Рис
.11).
ПРИМЕЧАНИЕ
!
При
монтаже
каждой
новой
пиль
-
ной
цепи
следует
монтировать
также
новую
цепную
звездочку
.
