Настройки - Практик ЭР-6 Pro2 - Инструкция по эксплуатации - Страница 29

28

поднять  линию  дна  в  ZOOM-ок-

не. Это позволяет более детально

рассмотреть  придонную  область.

При  переходе  на  другую  лунку

необходимо  два  раза  нажать  ле-

вую  кнопку,  что  бы  снова  вклю-

чить ZOOM для другой глубины.

Режим  ZOOM  полезен  при  ра-

боте на больших глубинах от 8-10

метров,  т.к.  при  таких  глубинах

рассмотреть, что находится возле

дна,  будет  не  просто,  поскольку

разрешение  дисплея  всего  120

пикселей  или  5  см  по  вертикали.

К примеру, на глубине 20 метров

объект  в  15  см  будет  всего  разме-

ром в один пиксель, а в ZOOM-ок-

не (1 метр) этот же объект будет прорисован уже 30 пик-

селями.  На  рисунке  показан  типичный  пример  работы

ZOOM.

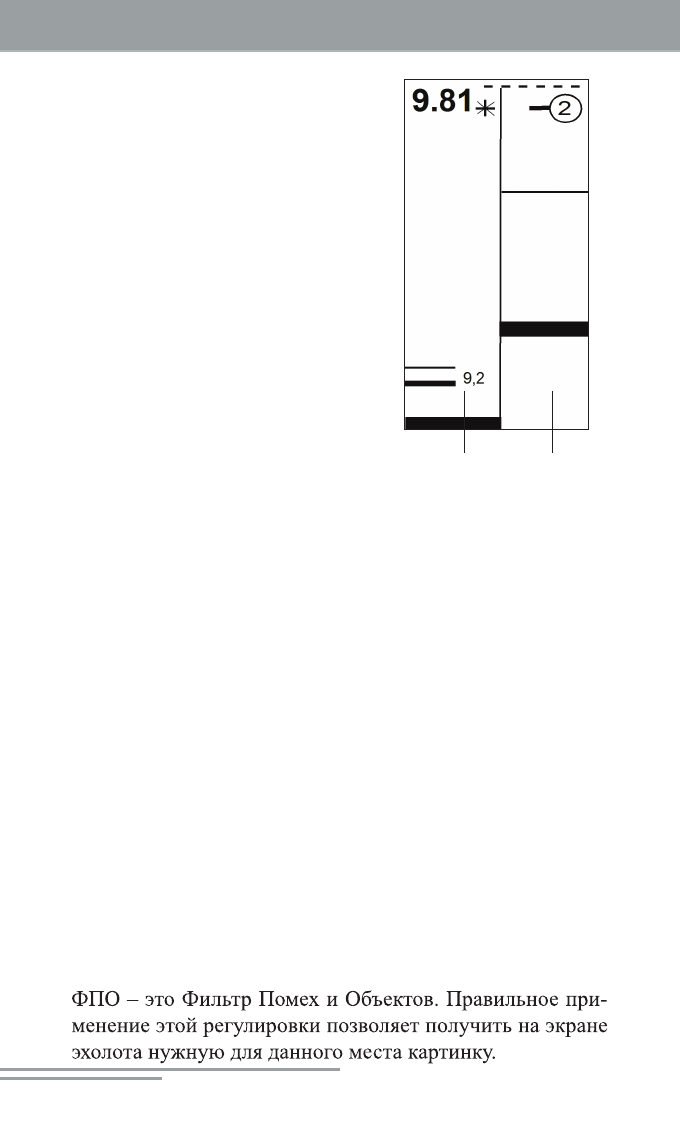

«ZOOM»  в  режиме  «Флэшер»  несколько  отличается

от «зума» в других режимах отображения (см. рисунок):

в  левой  части  экрана  будет  расположено  обычное  окно

«флэшера»,  а  в  правой  -  показана  только  придонная  об-

ласть заданного размера (как в обычном «ZOOM»), одна-

ко с отметками сигналов во всю ширину окна. На рисунке

показаны два объекта на глубине 9,2 м и эти же объекты

в поле ZOOM.

ZOOM  «флэшера»  может  быть  полезен  при  наблюде-

нии  за  объектами  и  характером  их  перемещения  в  при-

донной области.

ФПО (Фильтр помех и объектов)

Настройки

ZOOM

2 м

поле

объектов

дно
