4
40
Картина на дисплее
Зимний водоѐм

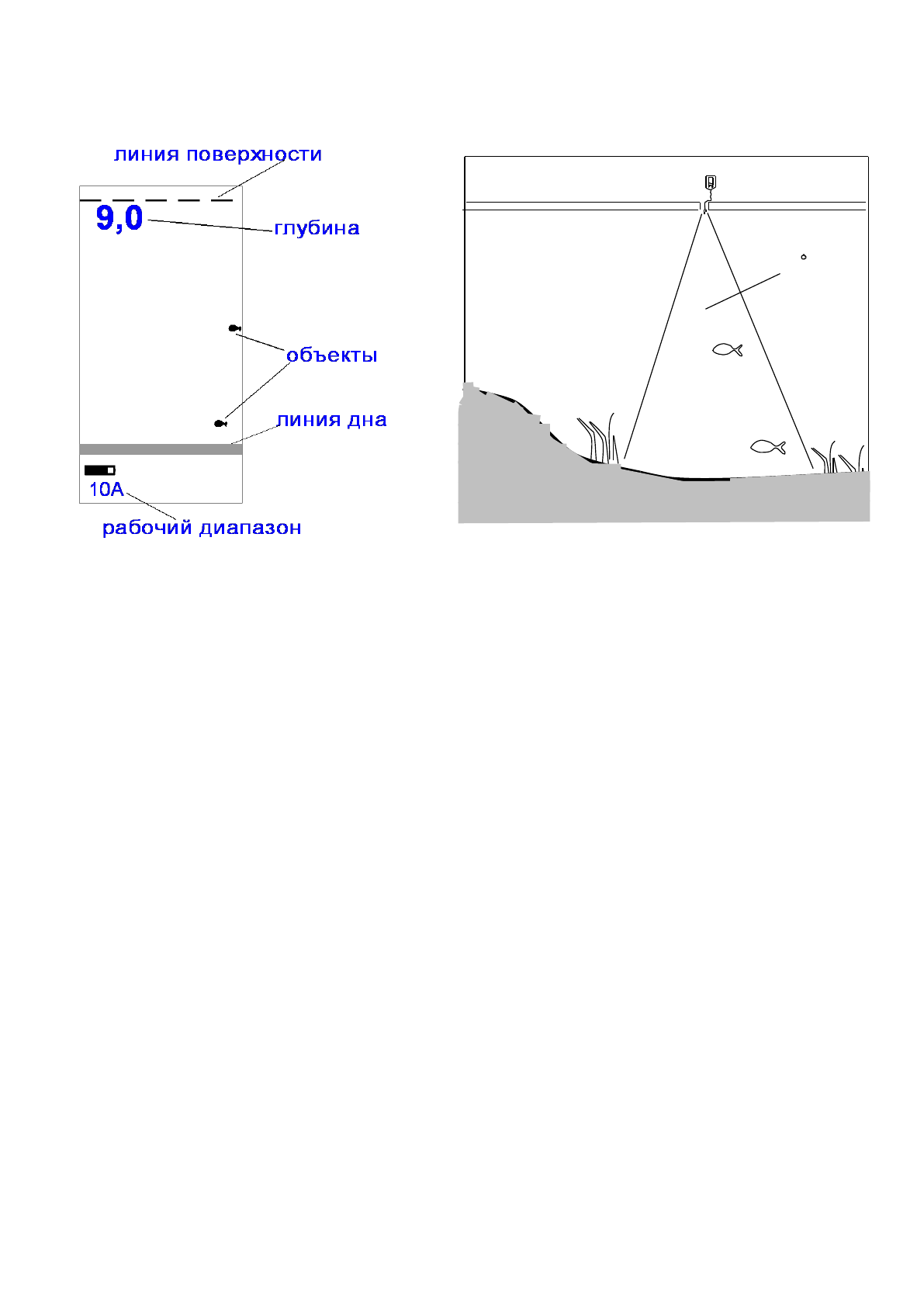

Микрокомпьютер обрабатывает электрические сигналы и выводит на экран эхолота
информацию о рельефе дна и объектах, попавших в зону луча. На рисунках выше показаны
типовые картины на экране эхолота и соответствующая этим картинам информация в водной
толще водоѐма летом и зимой.
Посылки в воду зондирующих импульсов выполняются с частотой два раза в секунду. С
такой же скоростью сдвигается картина на экране. Информация от текущего эхо-импульса
будет появляться в правой части экрана, а затем сдвигаться влево. Очень важно понимать, что
эхолот отображает на экране не объѐмное (трѐхмерное) представление водной толщи, а лишь
проекцию на вертикальную плоскость, проходящую через середину конуса зондирования. Это и
создаѐт иллюзию того, что все обнаруженные лучом объекты расположены под датчиком.
Подводные условия различны, поэтому для понимания изображения на экране Вам
понадобится некоторый опыт.
Эхолоты моделей ЭР-4 и ЭР-4 Pro отображают как обработанную информацию в
простом для понимания формате, так и необработанную («сырую», довольно сложную для
восприятия, но и более информативную, чем в первом случае). С помощью меню Вы сами
сможете подобрать для себя наиболее удобный режим.
Содержание
- 3 ВВЕДЕНИЕ
- 5 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭХОЛОТОВ ПРАКТИК; электронный блок
- 6 ОПИСАНИЕ КНОПОК; В рабочем режиме; Pro
- 7 АА необходимо соблюдать полярность, как указано на рисунке.
- 9 ЭКРАН ЭХОЛОТА; Линия поверхности воды:
- 10 ВКЛЮЧЕНИЕ ЭХОЛОТА; нажать правую кнопку один раз.
- 12 ДОПОЛНИТЕЛЬНАЯ НАСТРОЙКА ЭХОЛОТА; – «Чувствительность».
- 13 ОПИСАНИЕ ПУНКТОВ МЕНЮ ЭХОЛОТА; Чем выше значение этого параметра, тем больше деталей; Вид экрана; модификации эхолота в меню можно выбрать следующие виды экрана:
- 18 ОБЩИЕ РЕКОМЕНДАЦИИ
- 21 Разряжена батарейка
