12

После  включения  «Маяк»  переходит  в  режим  поиска  и  установки  связи

с  блоком  «Практик  7  RF»,  при  этом  его  светодиод  мигает  зелёным  цветом
один раз в секунду.

Чтобы  установить  связь,  необходимо  включить  блок  «Практик  7  RF».  На

дисплее появится сообщение «Практик 7 RF. Ни
хвоста  ни  чешуи»

,  а  затем  «Поиск».  При  вклю-

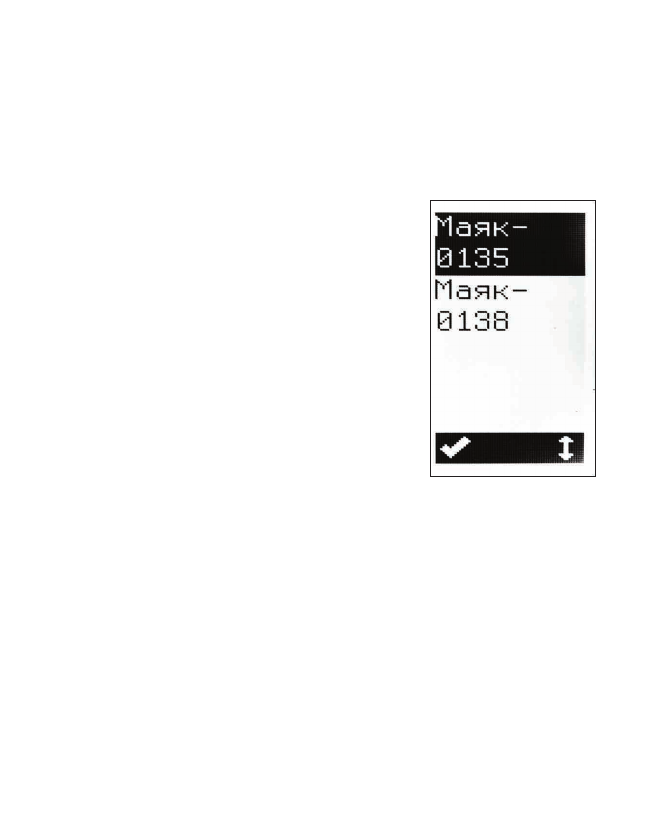

ченном  «Маяке»  информация  о  нем  появится
на  дисплее  блока,  например,  «Маяк-0135».

На

этом  экране  необходимо  выбрать  название,  со-
ответствующее «Маяку», с которым необходимо
установить  связь  (если  «Маяк»  всего  один,  то  и
название в списке будет одно, однако, если поб-
лизости  есть  другие  «Маяки»,  их  названия  тоже
появятся  в  списке).  Для  выбора  своего  «Маяка»
из  списка  используйте  правую  кнопку.  Когда
«Маяк» выбран, нажмите левую кнопку.

Если  связь  была  успешно  установлена,  то

«Маяк»  начнет  мигать  зеленым  цветом  прибли-
зательно  в  два  раза  чаще,  чем  во  время  ожида-
ния  соединения,  а  на  дисплее  блока  появится
характерная  картинка  «рабочего  режима».  Для
выхода в «Меню настройки эхолота» нажмите 2 раза правую кнопку.

Примечание:  Если  «Маяк»  находится  достаточно  далеко  от  блока  «Практик  7

RF», связь может стать неустойчивой; в этом случае следует сократить расстояние
между приборами. При разрыве связи эхолот сам восстановит соединение.

Меню настройки эхолота

Для  управления  режимами  и  дополнительной  настройки  изображения  на

дисплее служит «Меню настройки эхолота» (рис. 1).

Отображение  на  экране  настроенной  информации,  передаваемой  эхоло-

том, называется «рабочим режимом» (рис. 2).

Установление связи с блоком «Практик 7 RF»
