Масштаб (шкала глубин)

 показывает максимальную глубину объектов, ото-

бражаемых на экране (подробнее в разделе «Масштаб», стр.17).

Цифровое значение глубины

 обновляется до 15 раз в секунду с точностью

±5 см для глубин до 10 метров и ±10 см для глубин от 10 до 50 метров.

Плотность  дна

  условно  показывает  мощность  отраженного  эхо-сигнала  от

дна и может изменяться от 0 до 20 единиц. Чем больше цифра, тем выше плот-
ность  грунта  (тверже  дно)  и  наоборот.  При  одинаковой  отражающей  способ-
ности дна цифры плотности будут уменьшаться по мере увеличения глубины,
поскольку сигнал при этом слабеет.

Флешер

 – это область экрана, в которой отображаются все зарегистрирован-

ные эхо-сигналы от дна и других объектов без какой-либо обработки в режиме
реального времени.

«Рабочий режим» экрана

линия поверхности

«плотность» дна

масштаб, м

объекты (рыба)

рельеф дна

(объекты на дне)

диаметр пятна
на дне, м

флешер

глубина, м

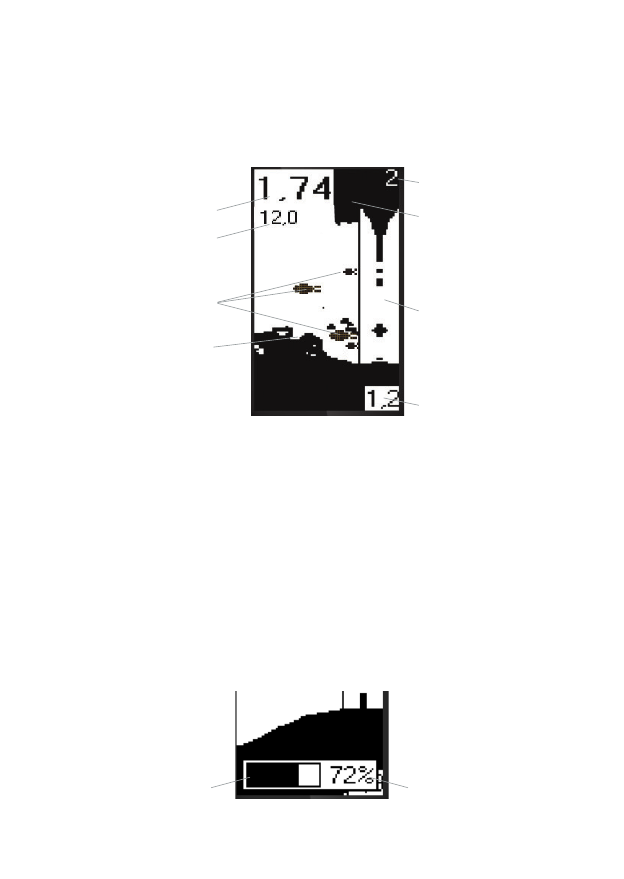

Отображение  на  экране  информации,  передаваемой  эхолотом,  называется

«рабочим  режимом».  Ниже  на  рисунке  показан  типичный  вид  «рабочего  ре-
жима».

индикатор

чувствительности

уровень

чувствительности, %

ЧУВСТВИТЕЛЬНОСТЬ
