ZOOM

Режим «ZOOM» (увеличение) предназначен для детального рассмотре-

ния придонного слоя воды, а точнее, находящихся в этом слое объектов.
Для включения ZOOM’а надо в рабочем режиме нажать левую кнопку.

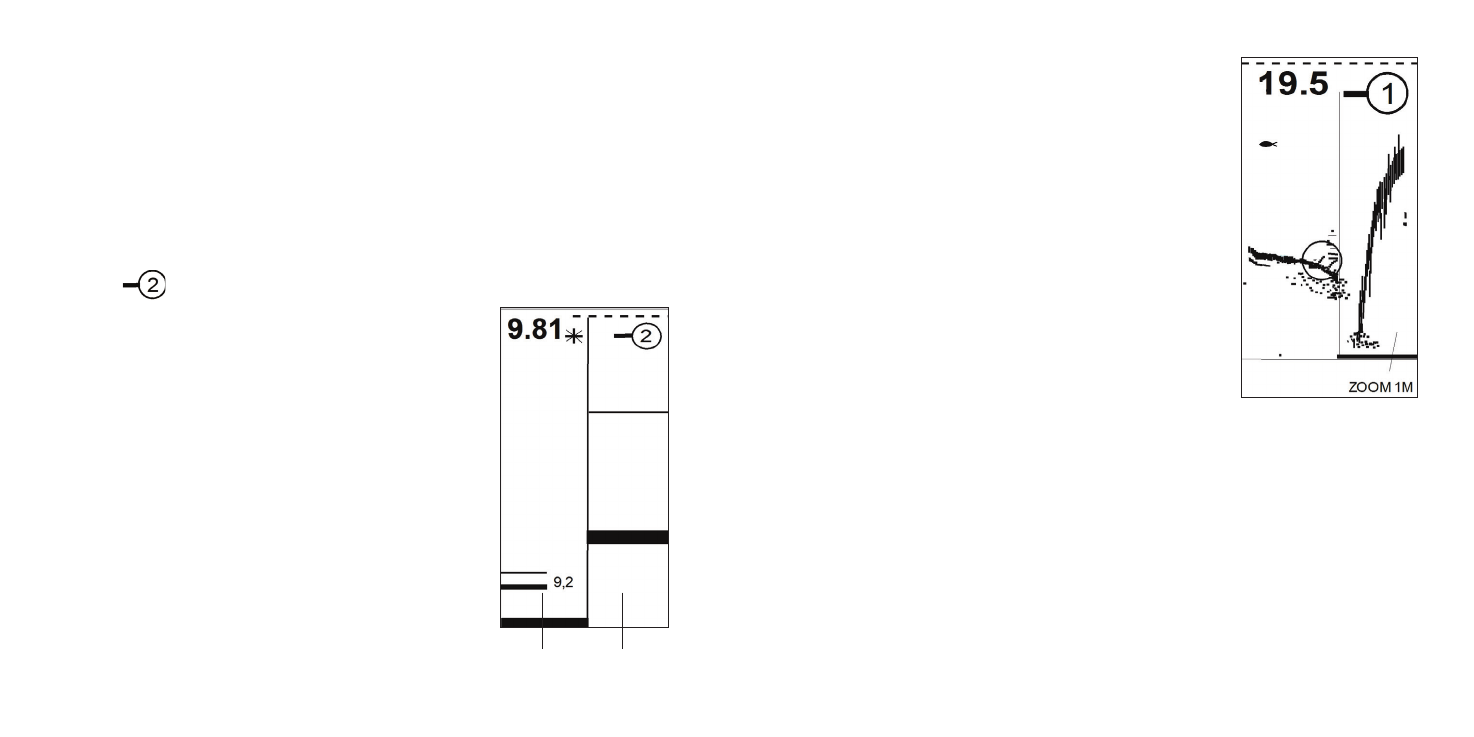

Когда «ZOOM» включен, экран делится вертикальной чертой на две рав-

ные  части.  В  правой  части  отображается  придонная  область,  а  в  левой
–  обычная  обработанная  или  «сырая»  (в  зависимости  от  выбранного  ре-
жима отображения) информация по всей трассе от поверхности до дна.

Признаком включенного «ZOOM» является значок лупы с цифрой в се-

редине

, появляющийся в правом верхнем углу экрана (вместо зна-

чения  масштаба).  Цифры  в  значке  лупы  означают
высоту  ZOOM-окна.  Увеличивать  и  уменьшать  ве-
личину  придонного  слоя  можно  кнопками  «вверх»
и «вниз» (1, 2, 3, 4 или 5 м).

Для  изменения  ширины  окна  ZOOM,  необходимо

в  МЕНЮ  в  разделе  «окно  ZOOM»  выбрать  одно  из
значений: обычное, широкое или узкое.

Существуют  отличия  функции  ZOOM  в  режимах

ЗИМА и ЛЕТО.

Летом  при  движении  на  лодке,  когда  меняется

глубина,  переключается  шкала,  отображаются
раздличные  придонные  структуры,    ZOOM-окно
может  быть  наполовину,  а  то  и  больше,  заполнено
придонными объектами По этой причине получить
полезную  информацию  на  экране  эхолота  будет
проблематично.

Зимой на лунке в стабильных условиях ZOOM-ре-

жим  более  востребован.  Нижняя  часть  экрана
соответствует  линии  дна,  «замороженной»  на
глубине,  при  которой  был  включен  ZOOM.  Если
опустить датчик в лунке немного глубже, то линия
дна  в  ZOOM-окне  поднимется.  Это  позволяет  бо-
лее детально рассмотреть придонную область.

ВАЖНО!  При  переходе  на  другую  лунку  (дру-

гая  глубина)  необходимо  два  раза  нажать  левую
кнопку,  чтобы  снова  включить  ZOOM  для  другой
глубины.

Режим  ZOOM  полезен  при  работе  на  больших

глубинах  от  8-10  метров,  т.к.  при  таких  глубинах
рассмотреть,  что  находится  возле  дна,  будет  не
просто  из-за  невысокого  разрешения  экрана.  На-
пример, на глубине 20 метров объект размером 15
см будет представлен на экране в один пиксель, а в ZOOM-окне (1 метр)
этот же объект будет прорисован уже 30 пикселями.

УСЛОВИЯ «Лето/Зима»

Летние и зимние условия работы эхолота отличаются не только темпе-

ратурными  режимами,  но  и  условиями  на  водоеме.  Летом  цветет  вода,
много  микро  взвесей,  термоклины  в  водной  толще,  а  зимой  на  работу
эхолота оказывает влияние лунка и подледные скопления микропузырей
и  мусора.  В  зависимости  от  температуры  воды  также  меняется  скорость
распространения акустических сигналов в воде. Для удобства пользова-
ния в эхолоте есть возможность выбрать зимний или летний режимы ра-

ZOOM 2 м

поле

объектов

дно
