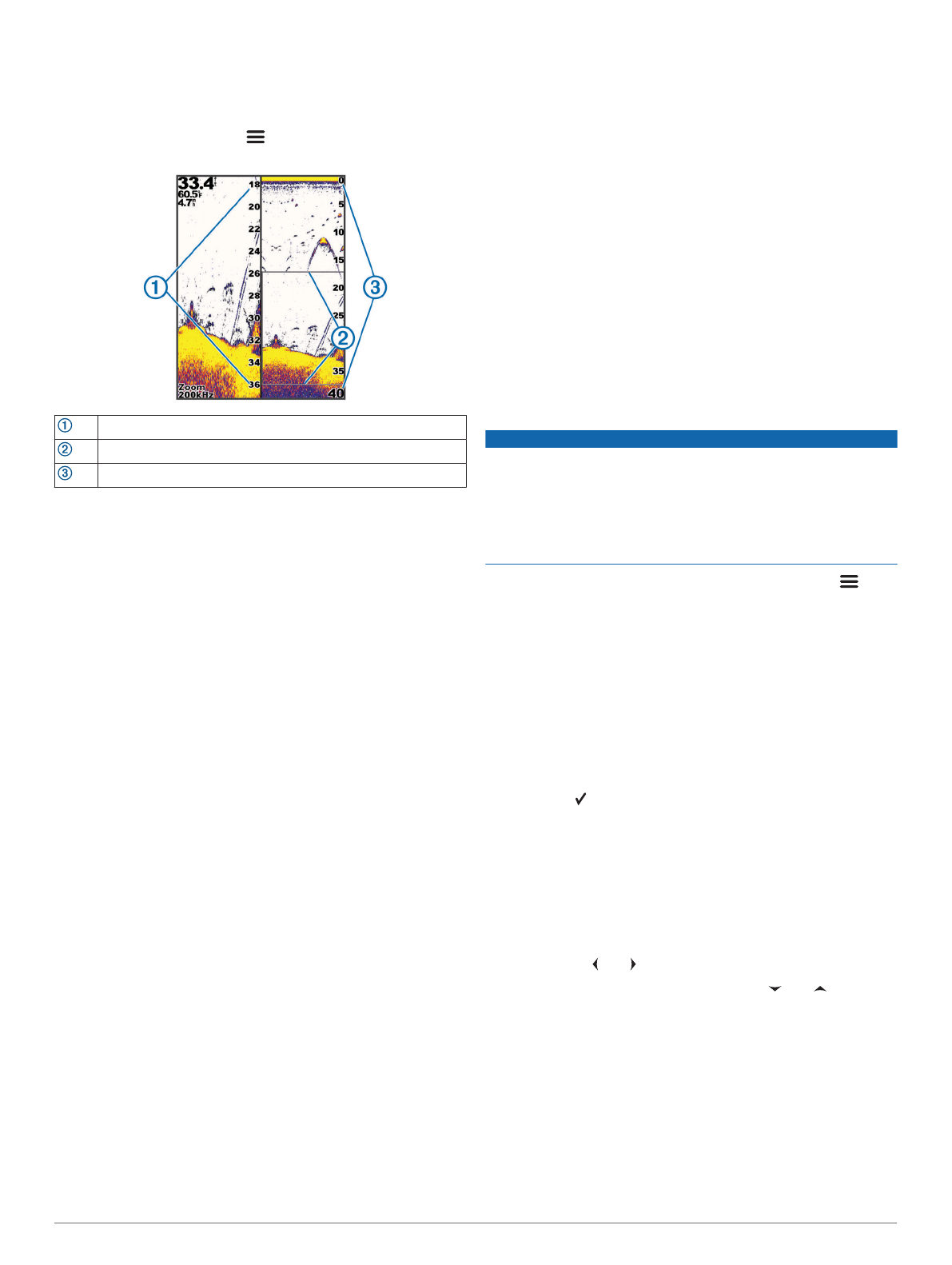

Режим раздельного увеличения
На странице раздельного увеличения в правой части экрана
отображается полный график показаний сонара, а в
левой — его увеличенный участок.
На экране сонара выберите
>
Масштаб
>
Раздельное
увеличение
.
Шкала глубин с увеличением
Окно увеличения
Диапазон глубин
Выбор типа датчика
При подключении датчика не из комплекта поставки
устройства для правильной работы сонара может
потребоваться задать тип датчика. Перед подключением
датчика следует выбрать его тип. Название датчика должно
быть указано на этикетке на его кабеле рядом с разъемом.
Это устройство совместимо с целым рядом дополнительных
датчиков, включая датчики Garmin ClearVü, которые можно
приобрести на веб-сайте
1
Выберите
Настройки
>
Мое судно
>
Тип датчика
.
2
Выберите один из следующих вариантов:
• Если вы используете двухлучевой датчик с
поддержкой частоты 200/77 кГц, выберите
Двухлучевой (200/77 кГц)
.
• Если вы используете двухчастотный датчик с
поддержкой частоты 200/50 кГц, выберите
Двухчастотный (200/50 кГц)
.
• Если вы используете датчик другого типа, выберите
его из списка.
Частоты сонара
ПРИМЕЧАНИЕ.
доступные частоты зависят от
картплоттера, модулей эхолота и используемого датчика.
Настройка частот позволяет приспособить сонар для
конкретных целей и под определенную глубину.
Высокие частоты используют узкие лучи и лучше подходят
для высоких скоростей судна и сложных морских условий.
Уровень разрешения дна и термоклин будут более
высокими, если использовать высокие частоты.
Низкие частоты используют более широкие лучи, которые
позволяют рыбакам видеть больше целей, но они могут
создавать более высокий уровень шума поверхности и
ухудшать непрерывность сигнала со дна при сложных
морских условиях. Широкие лучи создают большие арки для
эхо-сигналов от рыбы, поэтому они идеально подходят для
ее обнаружения. Использование широких лучей также
лучше подходит для большой глубины, поскольку низким
частотам легче ее достичь.
Частоты CHIRP позволяют каждому импульсу проходить по
определенному диапазону частот, что способствует более
четкому разделению целей в условиях большой глубины.
CHIRP можно использовать для идентификации целей,
например отдельной рыбы в косяке, или для работы на
глубоководье. Обычно CHIRP показывает лучшие
результаты, чем использование отдельных частот. Так как
некоторые целевые рыбы могут отображаться лучше при
использовании фиксированной частоты, следует учитывать
цели и условия водоема при использовании частот CHIRP.
Некоторые черные ящики и датчики сонаров предоставляют
возможность настраивать частоты для каждого датчика, что
позволяет быстро менять частоты с помощью
предустановок в зависимости от условий водоема и целей.
Одновременный двухчастотный просмотр с помощью
режима разделения частот позволит вам просматривать
большую глубину с помощью низких частот и в то же время
увидеть больше деталей благодаря высоким частотам.
Выбор частоты датчика
ПРИМЕЧАНИЕ.
нельзя регулировать частоты для всех
режимов отображения данных сонара и датчиков.
Можно выбрать, какие частоты будут отображаться на
экране сонара.
УВЕДОМЛЕНИЕ
Всегда помните о местных положениях о частотах сонара.
Например, для защиты стаи косаток в радиусе полумили от
их местоположения может быть запрещено использование
частот в диапазоне от 50 до 80 КГц. Ответственность за
соблюдение применимых законов и предписаний
относительно использования устройства несет
пользователь.
1
В режиме отображения данных сонара выберите
>
Частота
.
2
Выберите частоту, которая соответствует вашим
потребностям и глубине воды.
Для получения дополнительной информации о частотах
см.
.
Создание маршрутной точки на экране
сонара с помощью клавиш устройства
1
Перейдите в режим отображения сонара и с помощью
клавиш со стрелками выберите местоположение, которое
нужно сохранить.
2
Выберите .
3
При необходимости измените информацию о
маршрутной точке.
Приостановка работы сонара
Некоторые модели поддерживают не все перечисленные
ниже варианты функции.
Выберите один из следующих вариантов:
• На экране сонара
Традиционный
или
ClearVü
выберите или .
• На экране сонара
SideVü
выберите или .
Настройка масштаба
Вы можете настроить масштаб вручную, установив
интервал и фиксированную начальную глубину. Например,
если глубина составляет 15 м, а начальная глубина — 5 м,
на устройстве отображается увеличенная область глубиной
от 5 до 20 м.
Устройство также может автоматически настроить масштаб,
установив интервал. Устройство высчитывает область
масштабирования со дна. Например, если для интервала
установлено значение 10 м, то на устройстве отображается
Рыбопоисковый эхолот
5
