Инструкции по встраиванию духового шкафа

Для обеспечения бузукоризненной
работы встроенного духового шкафа
корпус мебели или ниша для
встраивания должны иметь подходящие
размеры. В соответствии с
действующими нормами и правилами
все детали, обеспечивающие
электробезопасность открытых и
изолированных компонентов, должны
быть закреплены так плотно, чтобы их
нельзя было снять без инструментов.
Указанными правилами предусмотрено
также крепление задних стенок одних
корпусов мебели к передним или задним
стенкам других корпусов,
объединенных в единый ряд встроенных
устройств.
Надлежащая электрозащита при
встраивании духового шкафа должна
быть обеспечена в любом случае.
При установке духовой шкаф можно
расположить рядом с более высокой
кухонной мебелью, бытовым прибором
или стеной. Однако другие бытовые
приборы или мебель могут быть
размещены у другой стены лишь в том
случае, если они имеют ту же высоту,
что и духовой шкаф.

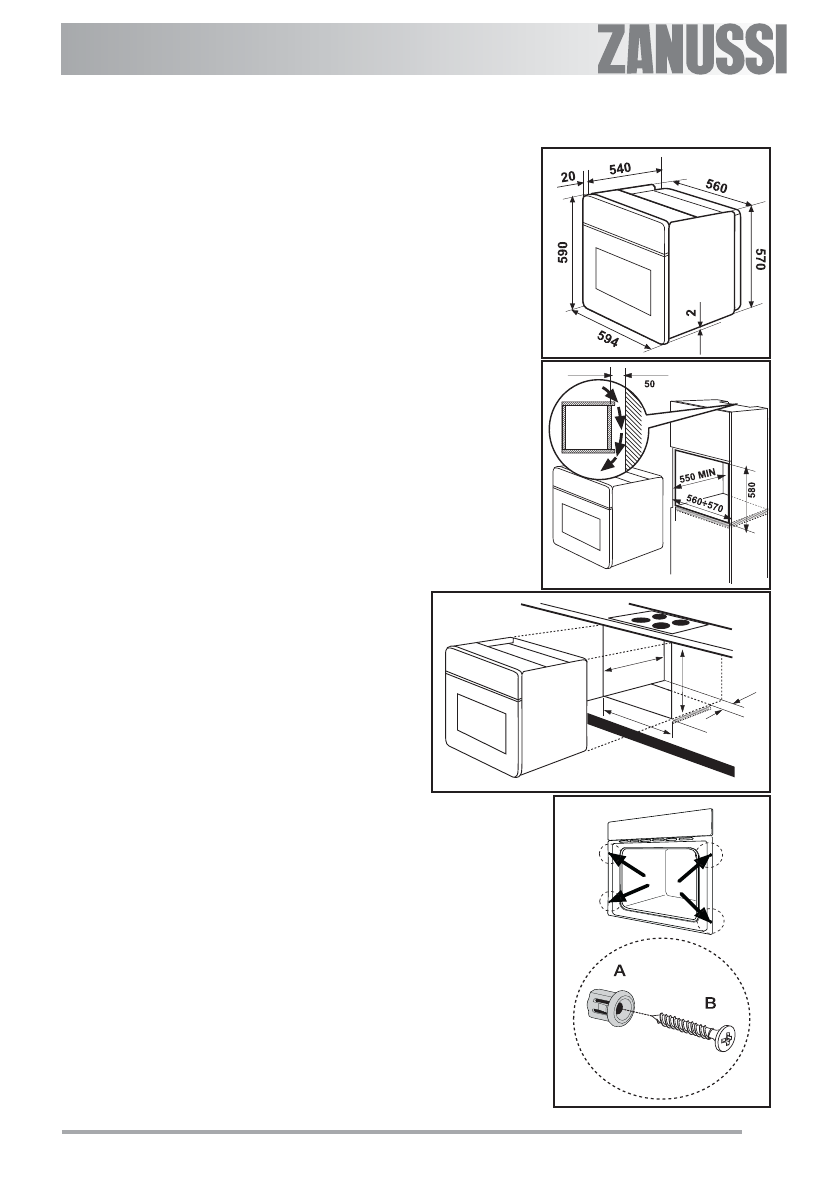

Размеры духового шкафа (Рис. A)

Инструкции по встраиванию
духового шкафа

Для обеспечения бузукоризненной
работы встроенного духового шкафа
корпус мебели или ниша для
встраивания должны иметь подходящие
размеры (Рис. B-C).

Встраивание в мебельную нишу

1. Откройте дверцу духовки.
2. Прикрепите духовку к кухонному

ш к а ф у   п р и   п о м о щ и   ч е т ы р е х
д ю б е л е й   -   Р и с .   D - “ A ”
( п о с т а в л я ю т с я   с   п р и б о р о м ) ,
к о т о р ы е   у с т а н а в л и в а ю т с я   в
о т в е р с т и я ,   и м е ю щ и е с я   в   р а м е
д у х о в к и .   З а т е м   з а ф и к с и р у й т е
четырьмя шурупами - Рис. D-“B”
(не поставляются с прибором).

Рис. A

Рис. B

550 MIN

593

560 - 570

80÷100

Рис. C

Рис. D
