Установка в отсек кухонной мебели

При установке духового шкафа в отсек встроенной мебели его пластиковые поверхности и клей,
используемый для крепления, должны выдерживать температуру до 90 °C, а смежная мебель
должна выдерживать температуру до 75 °C. Компания Samsung не несет ответственности за
повреждения мебели в результате нагревания духового шкафа.
Необходимо обеспечить достаточную вентиляцию духового шкафа. Для этого оставьте зазор,
составляющий примерно 50 мм, между нижней полкой и стенкой отсека. При установке
духового шкафа под варочной панелью следуйте инструкциям по установке для варочной
панели.

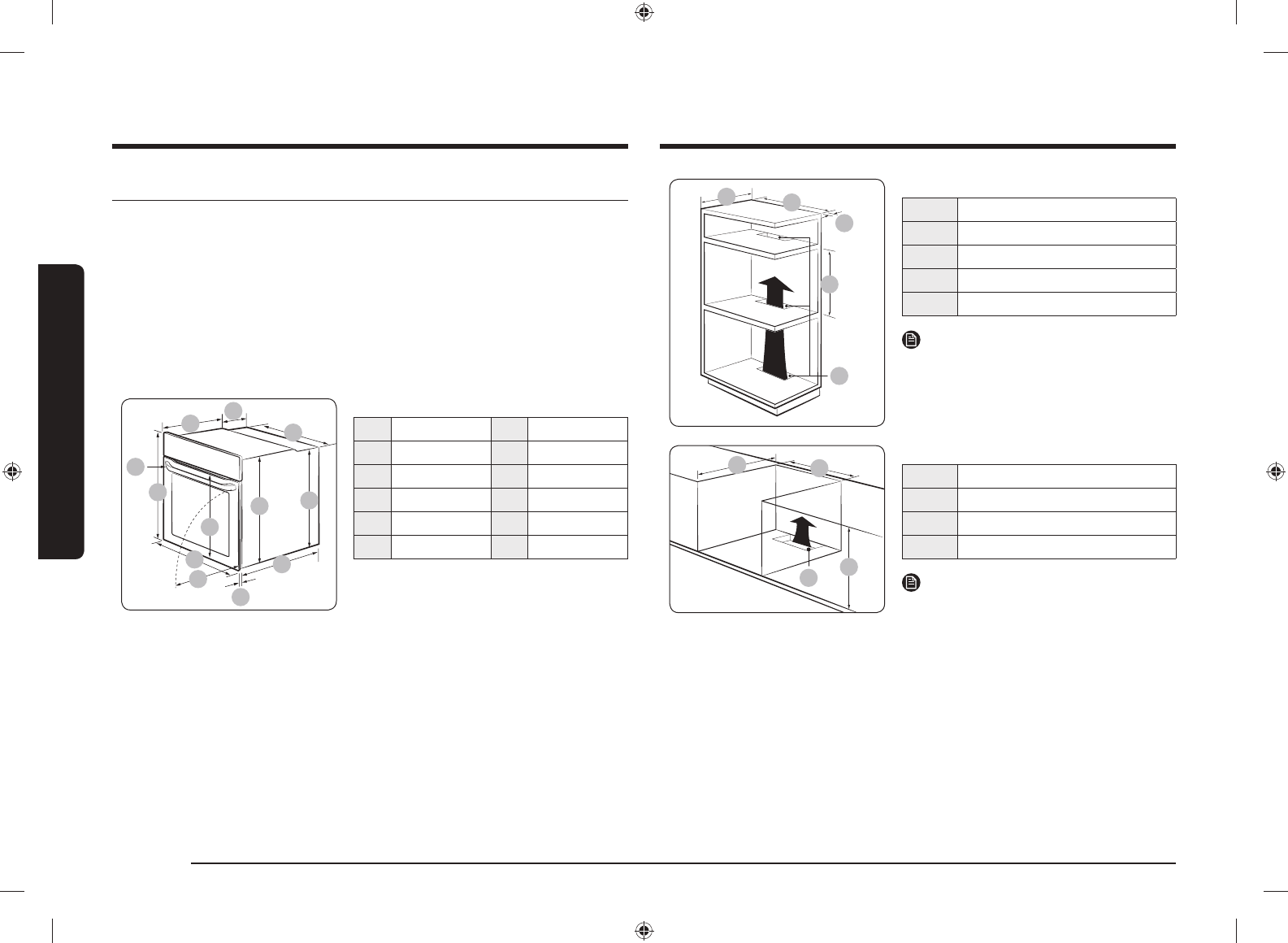

Минимальные размеры отсека

D

E

C

B

A

L

K

J

I

F

H

G

Духовой шкаф (мм)

A

560

G

Макс. 506

B

175

H

Макс. 494

C

370

I

21

D

Макс. 50

J

545

E

595

K

572

F

595

L

550

D

C

B

A

E

Отсек встроенной мебели (мм)

A

Мин. 550

B

Мин. 560

C

Мин. 50

D

Мин. 590 – макс. 600

E

Мин. 460 x мин. 50

ПРИМЕЧАНИЕ

Во встроенном шкафу должны быть
предусмотрены вентиляционные отверстия

(E)

,

обеспечивающие отвод тепла и циркуляцию
воздуха.

D

C

B

A

Шкаф под раковиной (мм)

A

Мин. 550

B

Мин. 560

C

Мин. 600

D

Мин. 460 x мин. 50

ПРИМЕЧАНИЕ

Во встроенном шкафу должны быть
предусмотрены вентиляционные отверстия

(D)

,

обеспечивающие отвод тепла и циркуляцию
воздуха.
