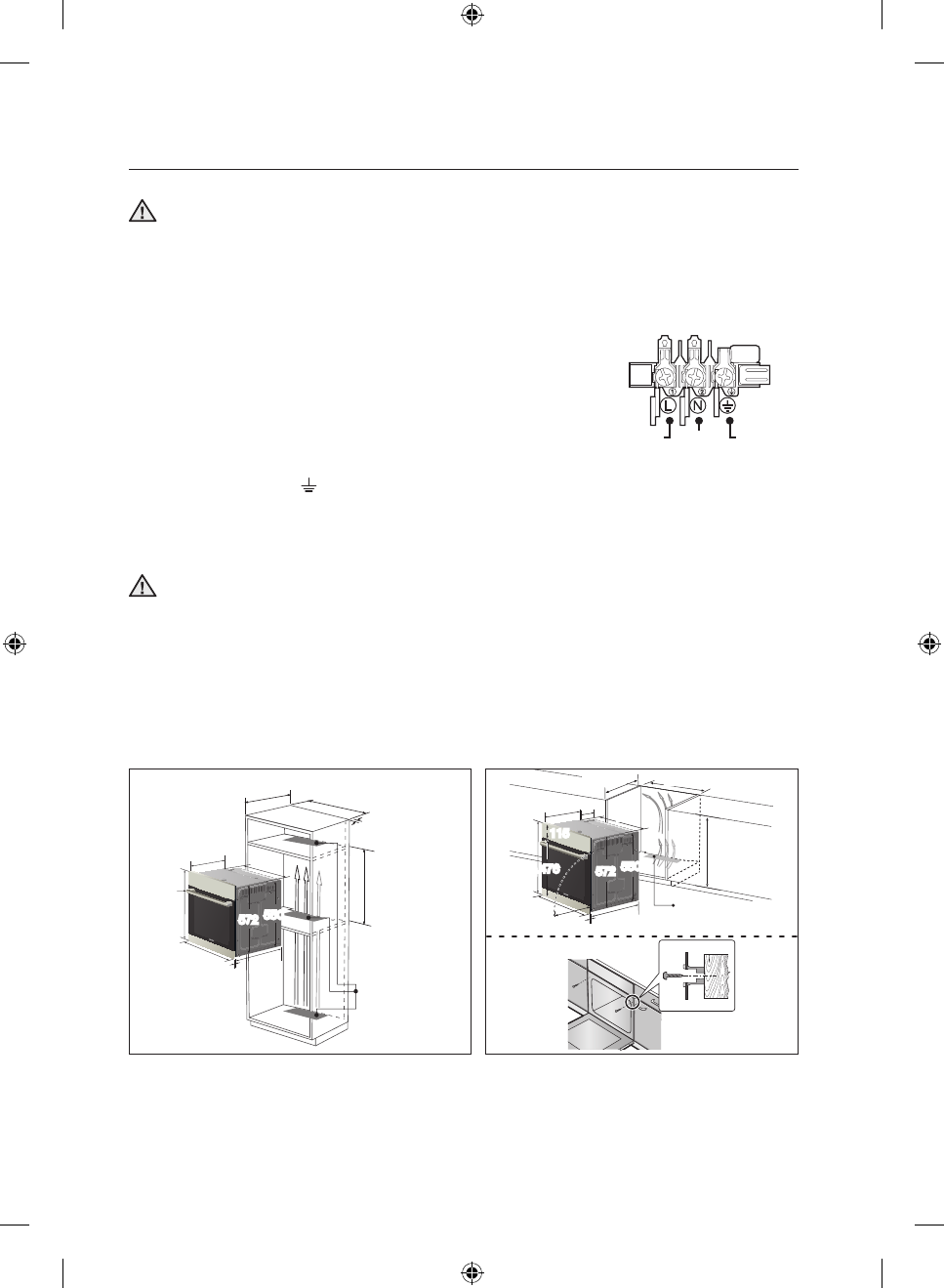

O'zbek - 8

o'rnatish

O'rnatish uchun xavfsizlik bo'yicha ko'rsatmalar

Bu pech faqat tasdiqlangan elektrik tomonidan o'rnatlishi mumkin. O'rnatuvchi ushbu qurilmani asosiy

elektr tarmog'iga xavfsizlik bo'yicha tegishli tartiblarga amal qilgan holda ulash uchun javobgardir.

•

Pechni o'rnatishda jonli qismlardan himoyalanganligiga ishonch hosil qiling.

Elekt ta'minotiga ulash

Agar qurilma vilkasi bilan elektr ta'minotiga ulanmasa, xavfsizlik

tartiblarini qanoatlantirishi uchun ko'p qutbli ajratgich (kamida 3 mm

kontakt oralig'iga ega bo'lgan) ta'minlanishi kerak. Elektr tarmog'iga

ulash kabeli (H05 RR-F yoki H05 VV-F, min., 2,5 mm²) hattoki pech

polda o'zi ichki qurilgan bufet oldida turgan hollarda ham, pechni ulash

uchun yetarli bo'lgan uzunlikka ega bo'lishi kerak. Pechning orqa

tarafidagi ulash qopqog'ini otvyortka bilan oching va elektr tarmog'i

liniyasini tegishli ulash terminallariga ulashdan avval kabel qisqichlari

vintlarini bo'shating. Pech (   )-terminali orqali yerga ulanadi. Sariq va yashil

kabel (yerga ulanish) avval ulanishi va boshqalariga qaraganda uzunroq bo'lishi kerak. Agar pech elektr

tarmog'iga vilka bilan ulansa, pech o'rnatilgandan keyin vilka qo'l yetishi mumkin bo'lgan holatda qolishi

kerak. Samsung yerga ulanmaganlik yoki yaxshi ulamaslikdan kelib chiqadigan baxtsiz hodisalar uchun

javobgarlikni o'z zimmasiga olmaydi.

OGOHLANTIRISH:

Ulash kabelining o'rnatish vaqtida qisilib qolishiga va pechning issiq

qismlariga tegishiga yo'l qo'ymang.

Bufetni o'rnatish

Ichki qurilgan mebelga ega bo'lgan holda plastik yuzalar va pech uchun yelim mebel ichida 90 °C gacha

va qo'shni mebel uchun 75 °C gacha chidaydigan bo'lishi kerak. Samsung issiqdan plastik yuzalash yoki

yelimning shikastlanganligi uchun javobgarlikni o'z zimmasiga olmaydi.
Pech joylashtiriladigan oshxona bufeti asosida ventilyatsiya tirqishi bo'lishi kerak. Ventilyatsiya uchun

quyi tokcha va tirgab turuvchi devor o'rtasida 50 mmli tirqish qoldirilishi kerak. Agar pech tokcha ostiga

o'rnatilishi kerak bo'lsa, tokchani o'rnatish ko'rsatmalariga amal qilinishi kerak.

595

370

560

545

21

595

Maks.50

Min.550

Min.560

Min.50

Min.590 ~ Maks.600

Min.460 x Min.50

Ichki o'rnatiladigan

550

572

Ichki +

Tagiga o'rnatiladigan

595

370

560

545

21

115

595

175

Maks.464

Min.550

Min.560

Min.600

Min.460 x Min.50

Tagiga o'rnatiladigan

Maks.476

550

572

Qurilmani bufet ichiga to'liq surib kiriting va pechni har ikkala tomonidan 2 ta vint bilan mahkam qotiring.

Qurilma va yonidagi bufet o'rtasida kamida 5 mm tirqish qoldirilganligiga ishonch hosil qiling.
O'rnatgandan keyin vinil himoya plyonkasi, tasma, qog'oz va anjomlarni eshikdan va pech ichidan olib

tashlang. Pechni mebel ichidan bo'shatib olishdan avval pechni elektr tarmog'idan uzing va pechning har

ikkala yon tomonidagi 2 ta vintni bo'shating.

JIGARRANG

yoki QORA

KO'K

yoki OQ

SARIQ yoki

YASHIL
