9

Стенки смежных шкафов кухонного гарнитура должны быть выполнены из жаропрочного материала.
В  частности, шкафы,  обшитые  шпоном,  должны быть произведены с  использованием  клея,  который
может выдерживать температуры до 100ºC.

Согласно действующим стандартам по безопасности, после установки прибора все его электрические
части должны быть закрыты, чтобы с ними не допускались никакие контакты.

Любые части, которые обеспечивают безопасную работу прибора, должны сниматься только при по-
мощи соответствующих инструментов.

Для фиксации духового шкафа внутри кухонного гарнитура, откройте дверцу прибора и закрепите ее
при помощи 4 деревянных шурупов, которые необходимо вставить в предназначенные для них отвер-
стия по периметру рамки.

Подключение к электросети

Духовые шкафы, оснащенные трехжильным кабелем питания, работают от переменного тока. Провод
заземления окрашен в желто-зеленый цвет.

Подключение кабеля питания

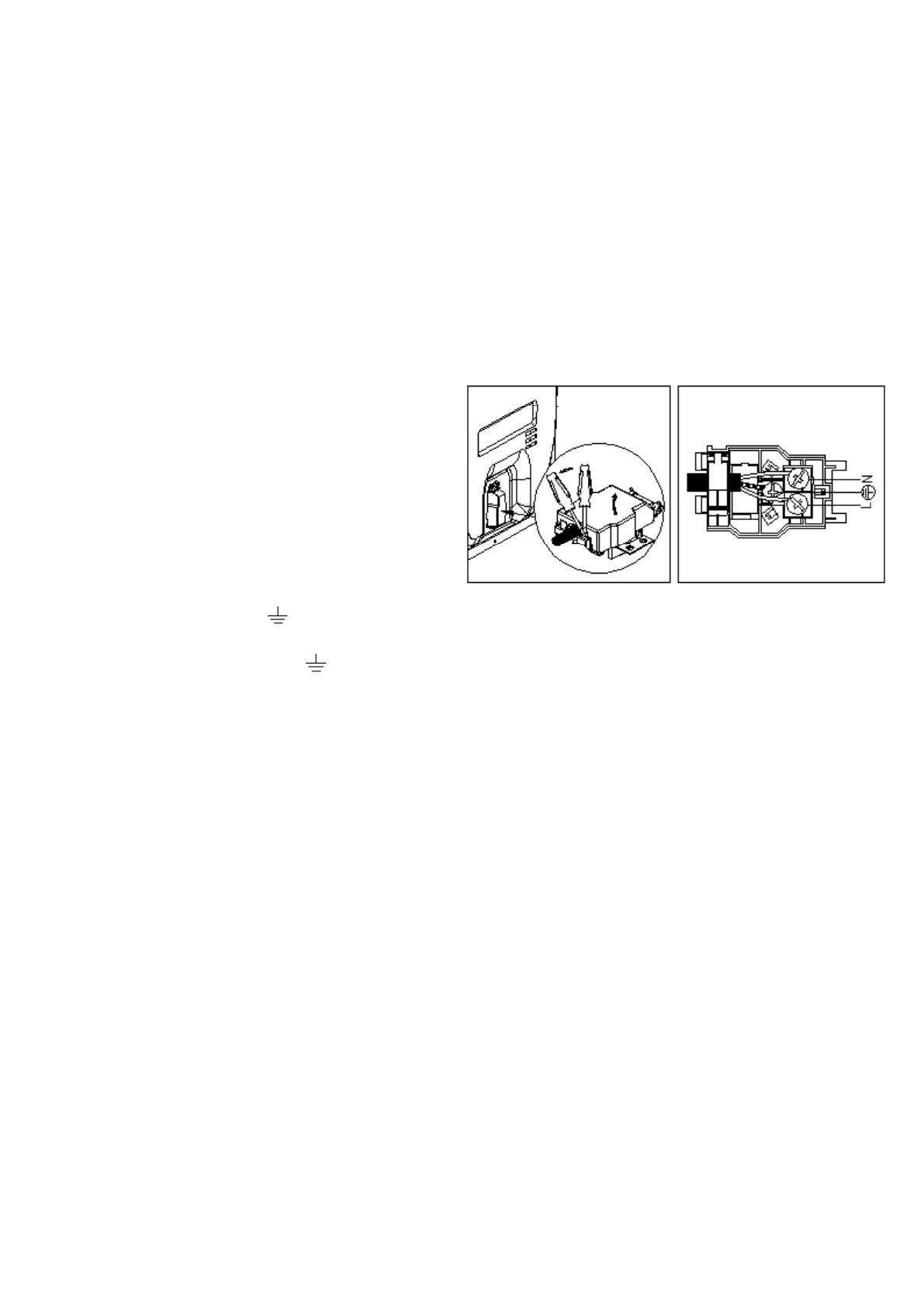

Открытие панели выводов:



используя  отвертку  в  качестве  рычага,
сдвиньте  в  сторону  защелку  на  крышке  па-
нели выводов;



с помощью отвертки отсоедините крепежные
элементы и поднимите крышку панели выво-
дов.

Подключение кабеля:



удалите винт соединительного зажима и три
контактных винта

L-N-

;



закрепите провода под головками винтов по следующей цветовой схеме:

голубой (N) – коричне-

вый (L) – желто-зеленый

;



закрепите  кабель  питания  в  соответствующем  гнезде  при  помощи  защелки  и  закройте  крышку
панели выводов.
