Регулировка для различного давления газа

Если  произведена  регулировка  на  использование  газа  другого  давления,  мастер  обязан

сделать отметку в талоне установки гарантийной карты.

Мастер  обязан  проверить  герметичость  прибора  в  соответствии  с  технологическими

инструкциями газоснабжающей организации.

Для работы на другом виде (давлении) газа необходимо

заменить сопло горелки, отрегулировать винт малого

расхода  (ВМР)  в  терморегуляторе  и  установить

шибер в надлежащем положении. Сопло и ВМР имеют

маркировку и устанавливаются согласно таблице 2.

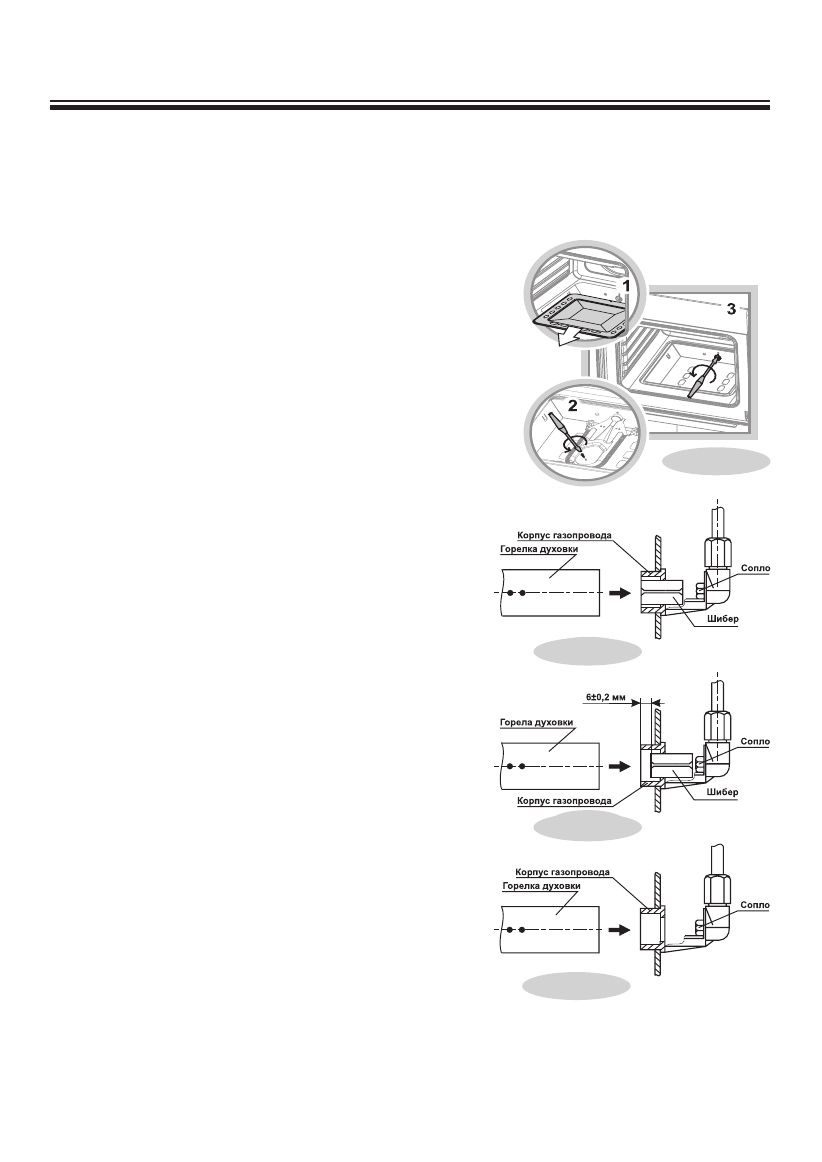

Замена сопла горелки духовки (рис.16)

-

снять дно духовки.

-

вывернуть винт крепления горелки.

-

снять горелку с корпуса.

-

торцевым  гаечным  ключом  (S  =  8  мм)  выкрутить  и

заменить сопло.

-

с б о р к у   п р о и з в е с т и   в   о б р а т н о й

последовательности.

Установка  шибера  для  работы  на  другом  виде

(давлении) газа (рис.17, 17а, 17б)



Перевод духовки на давление газа Рн=13 мбар

  (1300 Па)

  -  заменив  сопло  как  описано  выше,  установите

шибер согласно рисунку 17.

    В Н И М А Н И Е !

  ТО Р Е Ц   Ш И Б Е РА   Д О Л Ж Е Н

ЛЕЖАТЬ  В  ОДНОЙ  ПЛОСКОСТИ  С  ТОРЦЕМ

КОРПУСА ГАЗОПРОВОДА.



Перевод духовки на давление газа Рн=20 мбар

  (2000 Па)

  -  заменив  сопло  как  описано  выше,  установите

шибер согласно рисунку 17а.



Перевод духовки на сжиженный газ СПБТ

  (Рн=30 мбар (3000 Па))

  -  удалите шибер из корпуса газопровода

      (рис. 17б);

  -  замените сопло как описано выше.

Регулировка винта малого расхода (ВМР) ТУПа

При переводе духовки на другой вид газа

(давление) после замены сопла горелки

необходимо отрегулировать ВМР.

Если духовка уже встроена в мебель, ее нужно

демонтировать чтобы получить доступ к винтам,

крепящим панель управления.

Зажгите горелку, переведите ручку крана в положение

«малое пламя», снимите ручки, панель и отверткой,

вращая ВМР, добейтесь минимального, но устойчивого

пламени горелки (длина пламени должна составлять 4…6 мм).

Правильность  настройки  проверяется  быстрым  поворотом  ручки  из  пол ожения

«максимальное пламя» в положение «малое пламя». Пламя при этом не должно гаснуть.

601.00.0.000 РЭ

21

Рис.16

7.3 РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ
