Akpo PEA 7009SED04 BL - Инструкция по эксплуатации - Страница 11

11

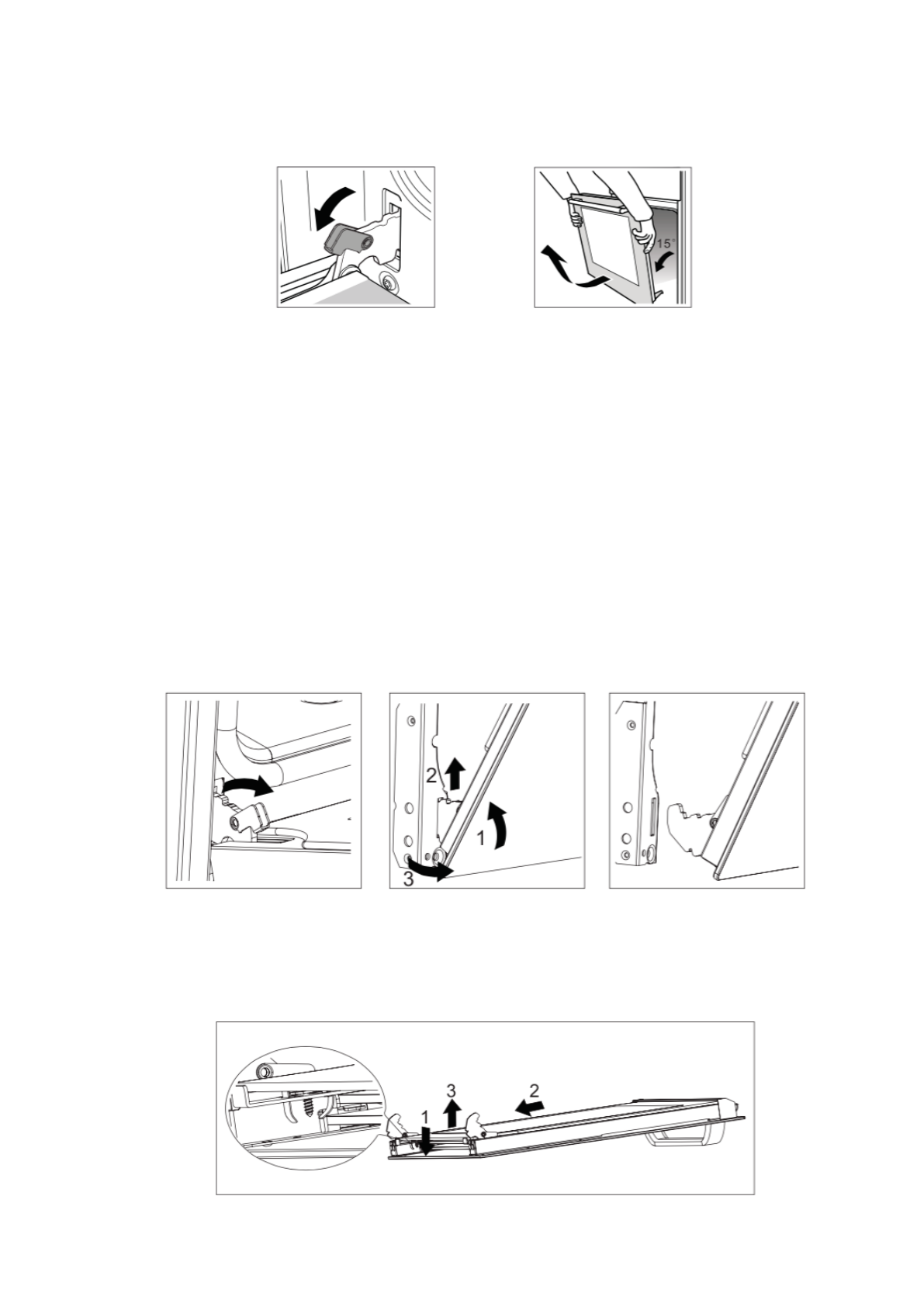

Снятие дверцы духового шкафа для чистки:

1.

Откройте дверцу духового шкафа. Откройте дверные петли до упора.

2.

Поднимите дверцу в раскрытом состоянии на угол около 15°С. затем вытащите дверцу на себя.

Установка дверцы обратно:

1.

Вставьте  дверцу  в  духовку  с  помощью  двух  держателей,  держите  дверь  под  углом  15°.  При  установке
следует обратить внимание на то, чтобы держатели петель были помещены в опоры для держателей.

2.

Откройте дверцу духового шкафа и верните крышку дверных петель духового шкафа на прежнее место.

Разборка полностью стеклянной внутренней поверхности дверцы

Наши  модели  оснащены  дверцей  с  полностью  стеклянной  внутренней  поверхностью,  которую  можно  легко
разобрать.  Количество  слоев  стекла  варьируется  от  2  до  4  в  зависимости  от  модели.  Данная  съемная  дверь  с
полностью  стеклянной  внутренней  поверхностью,  стекло  дверцы  духового  шкафа  (внутренний  слой  или
средний  слой  стекла;  в  данной  модели  установлено  трехслойное  стекло,  4  слой  стекла  дверцы  духового  шкафа
устанавливается  дополнительно)  можно  разобрать  без  откручивания  винтов.  При  снятии  стекла  дверцы
духового шкафа следуйте указаниям.


Шаг  1

:  снимите  дверцу  с  духового  шкафа,  как  показано  на  рисунке  1-1,  откройте  дверцу  духового  шкафа  до

упора,  подвигайте  крышки  петель,  затем  закройте  дверцу  духового  шкафа  так,  чтобы  она  коснулась  крышек
петель, как показано на рисунке 1-2 в шаге 1. Затем, держась за стороны дверцы духового шкафа двумя руками,
поднимите ее примерно на 2-3 мм по вертикали, как показано на рисунке 1-2 в шаге 2. Затем поверните дверцу
духового шкафа в направлении, указанном на рисунке 1-2 в шаге 3, чтобы вытащить дверцу духового шкафа из
держателя  дверных  петель,  как  показано  на  рисунке  1-3.  После  этого  потяните  дверцу  духового  шкафа
горизонтально к столу.

                              Рисунок 1-1                                    Рисунок 1-2                                     Рисунок 1-3

Шаг  2

: как показано на рисунке 2-1, потяните внутреннее стекло вниз, при этом продолжая прилагать усилие в

верхней части, другой рукой нажмите на внешнее стекло, и затем пружинный зажим внутреннего стекла выйдет
из  гнезда.  Снимите  внутреннее  стекло  для  очистки,  как  показано  на  рисунке  2 -2.  Во  время  очистки  обращайте
внимание на пружинный зажим, чтобы не порезаться.


Рисунок 2-1
