ЭЛЕКТРИЧЕСКАЯ У
ДАРНАЯ ДРЕЛЬ
FORTE T
OOLS GMBH
ЭЛЕКТРИЧЕСКАЯ У
ДАРНАЯ ДРЕЛЬ
FORTE T
OOLS GMBH
4
5
― Работайте только в условиях хорошей видимости, или обеспечьте рабочее место достаточной
освещенностью.
― Не оставляйте инструмент работающим. Производите включение, только когда он находится в руках.
― Во время работы устройства никогда не держите руку, пальцы или другие части тела на пути
сверла ударной дрели.
― Дожидайтесь полной остановки движущихся по инерции частей инструмента после его выключения,
не пытайтесь остановить их руками.
― Данный прибор не предназначен для использования детьми. Не разрешайте детям играть с прибором.
― Не допускайте перегрева прибора.
― Прибор не следует подключать к цепи, которая часто замыкается и размыкается.
― Инструмент не предназначен для использования лицами (включая детей) с пониженными
физическими, чувственными или умственными способностями или при отсутствии у них опыта или
знаний, если они не находятся под контролем или не проинструктированы об использовании прибора
лицом, ответственным за их безопасность.
― Любое другое использование не рекомендуется производителем и может привести к пожару,
поражению электрическим током или несчастному случаю.
― Этот прибор предназначен только для домашнего использования, не рекомендуется использовать
его в промышленных целях.
Внимание!
Не позволяйте электродвигателю тормозиться под нагрузкой. В случае остановки электродвигателя
при заклинивании инструмента, немедленно выключите инструмент.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Все технические параметры измерены в идеальных заводских условиях.
!
Мощность, Вт
Параметры электросети, В/Гц
Тип патрона
Диаметр зажимаемого
в патроне инструмента, мм
Частота вращения
на холостом ходу, об/мин:
Частота ударов
при ударно-вращательном
режиме, уд/мин
Макс. диаметр сверления
в древесине, мм
Макс. диаметр сверления
в стали, мм
Макс. диаметр сверления
в бетоне, мм
Макс. уровень
мощности звука, дБ
Уровень вибрации, м/сек
Длина кабеля, м
Размеры изделия, см
Вес нетто, кг
DU-71
710
220/50
ключевой
1,5-13
0-3300
0-45000
35
13
13
95
6,5
2
27×18×7,5
1,8
DU-85
850
220/50
ключевой
1,5-13
0-3300
0-42000
35
13
13
95
6,5
2
27×18,5×7,5
1,9
DU-85M
850
220/50
ключевой
1,5-13
0-3300
0-42000
45
13
13
85
6,5
2
33×20×7,5
1,7
DU-100M
1000
220/50
ключевой
1,5-13
0-3300
0-42000
45
13
13
95
6,5
2
33×20×7,5
1,9

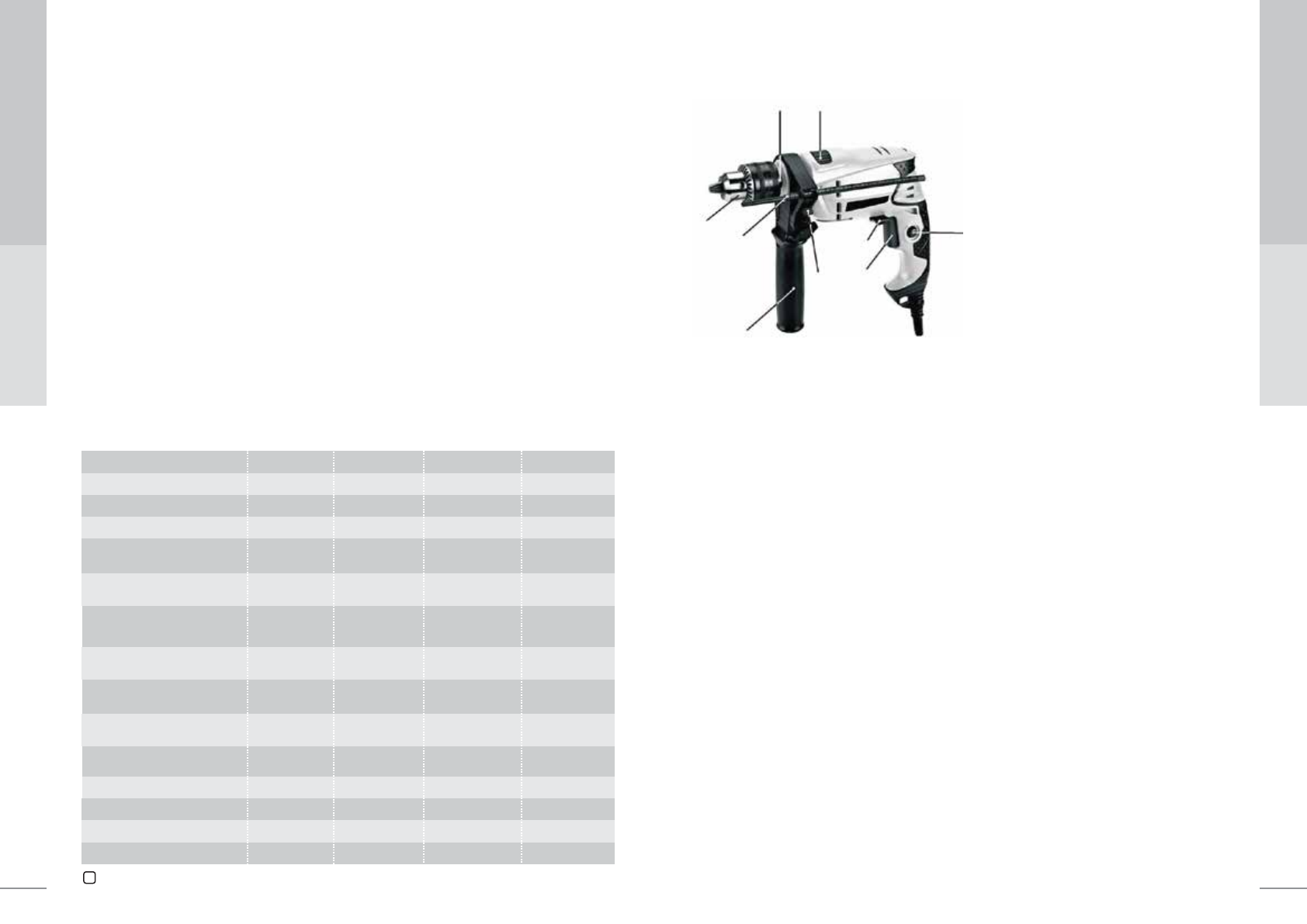

УСТРОЙСТВО ЭЛЕКТРИЧЕСКОЙ УДАРНОЙ ДРЕЛИ
1
2
4
3
6
8
7
5
9
1 - Кнопка блокировки
2 - Курок выключателя
3 - Прижимная лапка
4 - Переключатель реверса
5 - Переключатель режимов
6 - Дополнительная рукоятка
7 - Шпиндель
8 - Ограничитель глубины сверления
9 - Сверлильный патрон
СБОРКА, ПОДКЛЮЧЕНИЕ И ИСПОЛЬЗОВАНИЕ ПРИБОРА
― Откройте коробку. Извлеките все комплектующие детали. Проверьте комплектность и целостность
электрической ударной дрели.
― Осмотрите инструмент на отсутствие вмятин и подобных механических дефектов, которые могли
возникнуть при неправильной транспортировке.
Осторожно!
Начинайте работу с ударной дрелью только после того, как полностью соберёте и проверите инструмент
в соответствие с указаниями данного руководства по эксплуатации.
Подключение любых деталей и узлов дрели осуществляется только на отключенном от сети питания
приборе.
Принцип работы
Включение машины осуществляется при нажатии на курок выключателя (2). Крутящий момент
двигателя через редуктор передается на шпиндель (7).
В качестве рабочего инструмента применяются сверла по металлу, дереву и бетону, проволочные
щетки, перьевые сверла, коронки по дереву с посадочным диаметром хвостовика от 1,5 до 13 мм.
При включенном ударном режиме, если машина на оси не нагружена, ударного действия
не производится. Но при нажатии усилием более 2 кг на сверло, ударная система включается
автоматически. При работе машины усилие при сверлении создавать не более 20 кгс.
Перед запуском инструмента необходимо:
― Установить нужное сверло
― Установить необходимое направления вращения
― Установить скорость дрели, поставив регулятор скорости в нужное положение.
Модель Oasis DU-100M оснащена металлическим корпусом редуктора.
Содержание
- 4 УСТРОЙСТВО ЭЛЕКТРИЧЕСКОЙ УДАРНОЙ ДРЕЛИ; Принцип работы; Модель Oasis DU-100M оснащена металлическим корпусом редуктора.
- 5 Подключите шнур питания к сети с напряжением 220 В.
- 7 ГАРАНТИЙНЫЙ ТАЛОН; Уважаемые покупатели!; Гарантийный талон No; талоны, правила заполнения приведены на обратной стороне талона.
- 8 Отрывной талон «А» No
Характеристики
