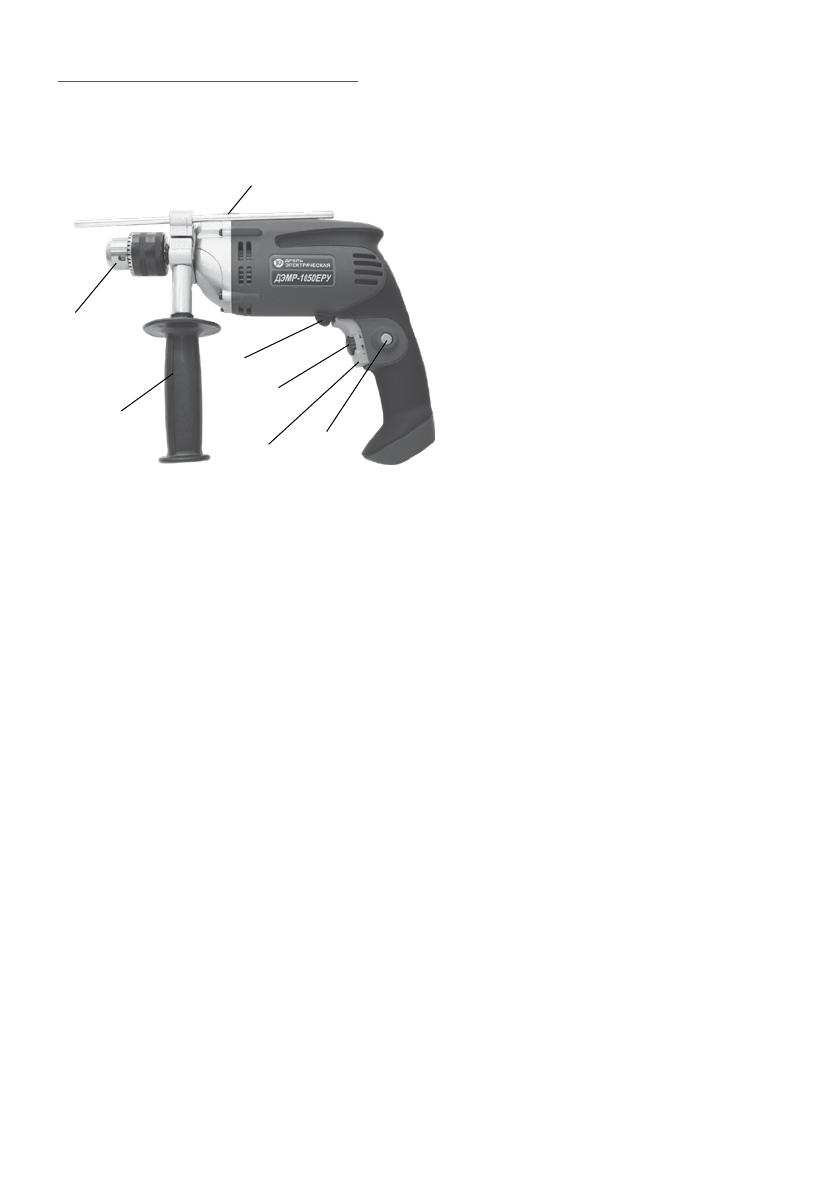

1.6 Общий вид дрели представлен на рис.1

1.7 Дрель состоит из коллекторного двигателя в пластиковом корпусе из 2-х

частей (левой и правой) и редуктора, расположенного в металлическом корпу

-

се. Крутящий момент с якоря электродвигателя через шестерню, передаётся на

шпиндель, соосный с двигателем.

На резьбу (1/2“) шпинделя крепится сверлильный патрон (рис.1 поз.1).

1.8 Клавиша выключателя (рис.1 поз.5) расположена в передней части руко

-

ятки. В клавишу вмонтирован диск регулятора оборотов (рис.1 поз.4). С его по

-

мощью  можно  изменять  скорость  вращения  шпинделя  в  пределах  интервала,

указанного для каждой модели. Это позволяет выбрать оптимальный режим ра

-

боты, в зависимости от просверливаемого материала и установленного сверла.

Над  клавишей  выключателя  находится  рычажковый  переключатель  ревер

-

са (рис.1 поз.3). В нейтральном положении он выполняет функцию блокиратора

клавиши от случайного включения. Символами R, L или стрелками указывается

направление вращения патрона.

Сверху на корпусе дрели расположен переключатель режимов (рис.1 поз.2).

Он фиксируется в одном из двух положений, отмеченных символами: «сверло»

- сверление, «сверло и молоток» - сверление с ударом на ручке переключателя.

1.9 Для  снижения  электромагнитных  помех  двигателя ,  в  целях  обеспечения

нормального функционирования находящихся рядом средств связи, в электриче

-

скую цепь дрели вставлены конденсатор и индуктивность фильтра радиопомех.

2. Использование по назначению

2.1 Подготовка инструмента к использованию

2.1.1  Перед  началом  работы,  при  отключённой  от  сети  дрели  необходимо

проверить:

рис. 1

1

2

3

4

5

6

7

1

 - ключевой патрон;

2

 - переключатель режима

(сверление/ сверление с ударом);

3

 - переключатель направления

вращения - реверс;

4

 - регулятор оборотов;

5

 - клавиша выключателя;

6

 - кнопка фиксации клавиши

выключателя;

7

 - дополнительная рукоятка
