2

3.

Технические характеристики

№

Наименование показателей

Ед. изм.

Значение

1.

Номинальная потребляемая мощность

Вт

800

2.

Напряжение питающей сети

В

220



10%

3.

Частота питающей сети

Гц

50



5%

4.

Частота вращения шпинделя на холостом ходу

об/мин

0÷2900

5.

Число ударов на холостом ходу

уд/мин

0÷44800

6.

Диаметр зажимного патрона

мм

13

7.

Максимальный диаметр сверления:



металл



бетон



дерево

мм
мм
мм

13
15
25

8.

Тип электродвигателя

однофазный,

коллекторный

9.

Режим работы

мин

S2-30

10.

Класс машины

II

11.

Масса (без патрона и шнура)

кг

1,9

12.

Габаритные размеры (без шнура и патрона)

мм

265х200х70

4.

Устройство и принцип работы

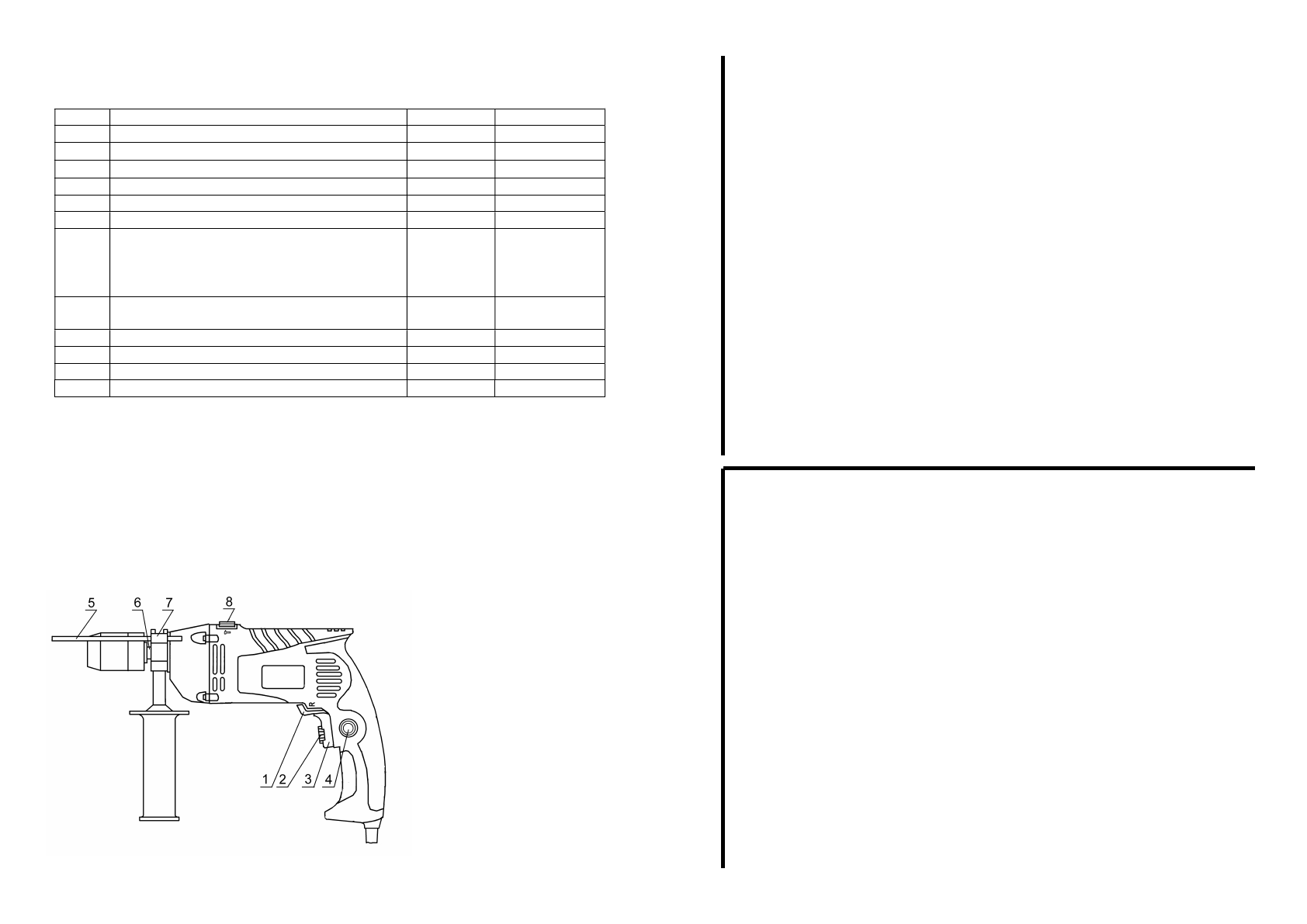

4.1. Устройство машины изображено на рис.1
4.1.1. Машина комплектуется дополнительной рукояткой поз. 7, которая устанавлива-

ется на горловину корпуса (посадочный диаметр Ø 43 мм.), фиксируется поворотом рукоят-
ки против часовой стрелки.

4.1.2. Ограничитель поз. 5 предназначен для выставления необходимой глубины свер-

ления.

15

ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ

ЗАО “Диффузион Инструмент”

Действителен  при  заполнении

Заполняет предприятие-изготовитель

Машина ручная сверлильная электрическая

ударно-вращательная МЭСУ-7  (Арт. 10012090)

     Дата выпуска
     Представитель ОТК завода-изготовителя
     Штамп ОТК

     Адрес для возврата талона на предприятие-изготовитель:
     Россия, 214031, г. Смоленск, ул. Индустриальная,  2
     ЗАО "Диффузион Инструмент".

Заполняет торговое предприятие

     Дата продажи _________________

                                                                                            число, месяц, год

     Продавец     ____________________

                                                                                        подпись или штамп

     Штамп магазина

ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ

ЗАО “Диффузион Инструмент”

Действителен  при  заполнении

Заполняет предприятие-изготовитель

Машина ручная сверлильная электрическая

ударно-вращательная МЭСУ-7  (Арт. 10012090)

     Дата выпуска
     Представитель ОТК завода-изготовителя
     Штамп ОТК

     Адрес для возврата талона на предприятие-изготовитель:
     Россия, 214031, г. Смоленск, ул. Индустриальная,  2
     ЗАО "Диффузион Инструмент".

Заполняет торговое предприятие

     Дата продажи _________________

                                                                                            число, месяц, год

     Продавец     ____________________

                                                                                        подпись или штамп

     Штамп магазина

1 – переключатель
2 – регулятор
      скорости
3 – курок
      выключателя
4 – кнопка
5 – ограничитель
6 – шпиндель
7 – дополнительная
      рукоятка
8 – переключатель
      режимов


         Рис. 1
