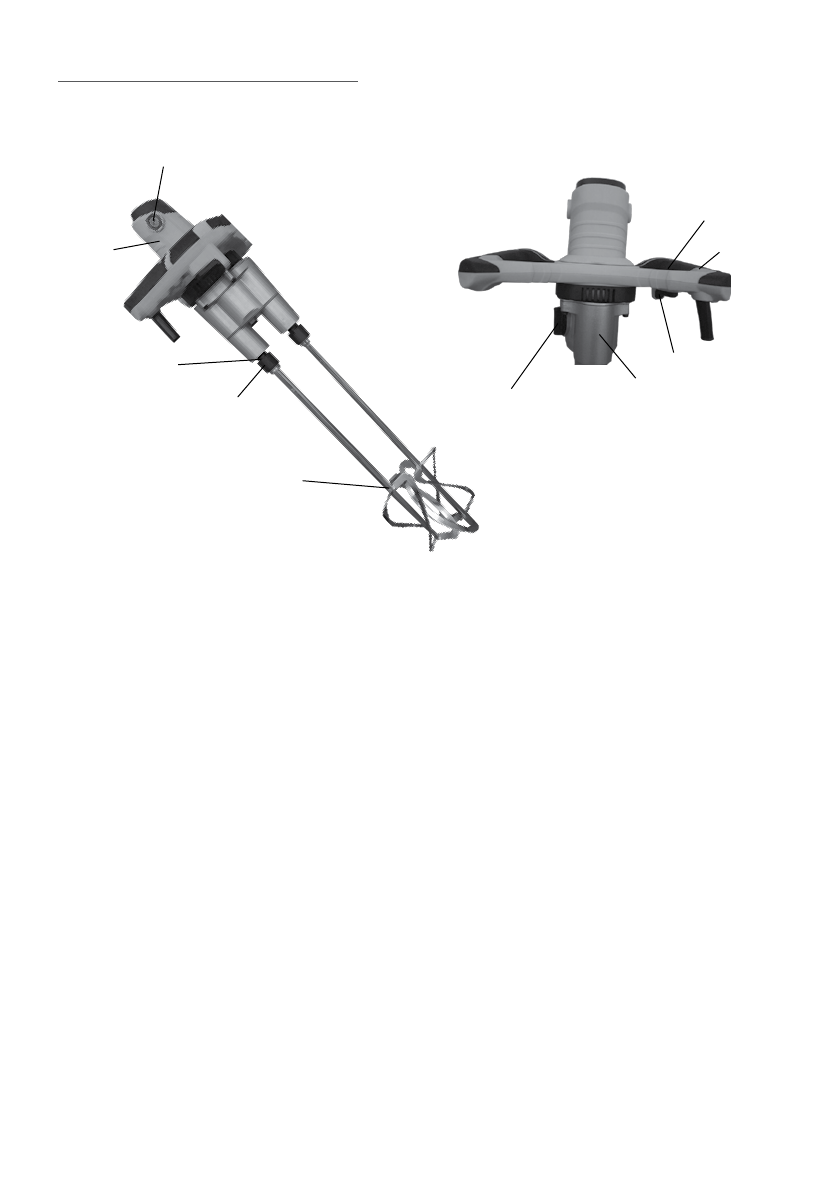

1.6 Общий вид миксера представлен на рис.1

1.7 Миксер состоит из коллекторного двигателя в пластиковом корпусе (рис.1

поз.6) и редуктора, расположенного в металлическом корпусе (рис.1 поз.7). Кру-

тящий момент с якоря электродвигателя через систему шестерён, передаётся на

два шпинделя, соосных с двигателем. На шпиндели, накидными гайками (резьба

М27 внутренняя) крепятся насадки. Гайки (рис.1 поз.9) и насадки (рис.1 поз.10)

имеют хорошо различимые маркировки: «R» - правая и «L» - левая.

1.8 Клавиша выключателя (рис.1 поз.2) расположена в нижней части правой

рукоятки. Слева на рукоятке находится кнопка (рис.1 поз.3) фиксации клавиши

выключателя  в  рабочем  положении.  Скорость  вращения  шпинделей  в  каждом

из  режимов  регулируется  усилием,  приложенным  к  клавише  выключателя.  На

максимальных  оборотах  каждого  из  режимов  кнопка  (рис.1  поз.3)  фиксирует

клавишу в рабочем положении.

Для  снижения  электромагнитных  помех  двигателя,  в  целях  обеспечения

нормального функционирования находящихся рядом средств связи, в электри-

ческую цепь миксера вставлены конденсатор и индуктивность фильтра радио-

помех.

6

4

8

9

10

1

7

2

5

3*

рис.1

1

 – переключатель диапазона скоростей;

2

 – клавиша выключателя;

3*

 – кнопка фиксации клавиши выключателя (на рисунке не видена);

4

 – крышка щёткодержателя;

5

 – рукоятка управления;

6

 - корпус двигателя;

7

 – корпус редуктора;

8

 – шпиндель;

9

 – гайка накидная;

10

 – насадка.
