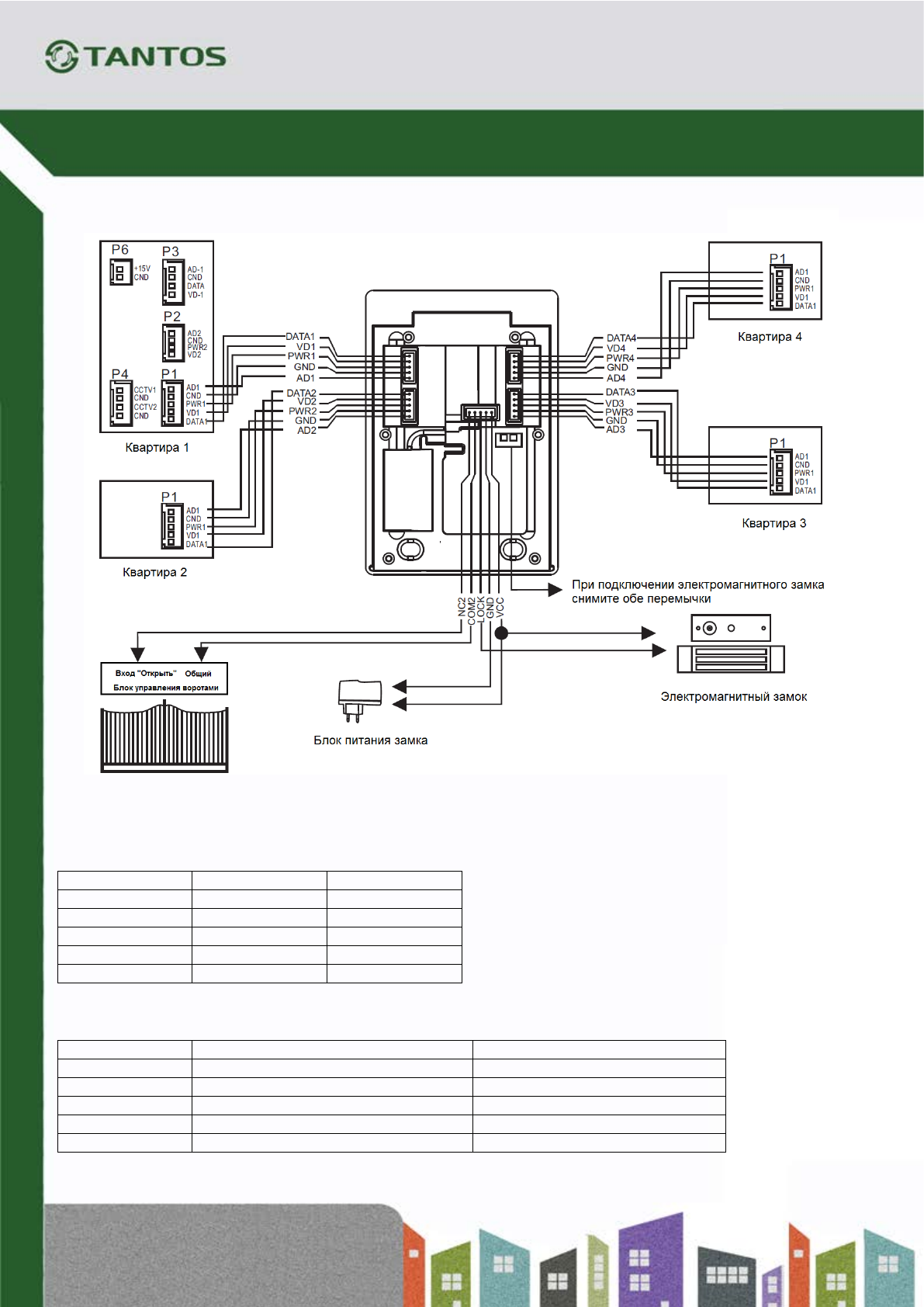

Вариант 2. Подключение к панели электромагнитного замка и блока управления

воротами

Цветовая маркировка и назначение проводов в шлейфах

Шлейф подключения мониторов

Наименование

Назначение

Цвет

DATA

Данные

Коричневый

Видеосигнал

Желтый

PWR

Питание +12В

Синий

GND

Общий

Черный

Аудио сигнал

Красный

Шлейф подключения исполнительных устройств

Наименование

Назначение

Цвет

NC2

Команда открывания ворот

Коричневый

COM2

Общий команды открывания ворот

Желтый

LOCK

Выход управления замком

Синий

GND

Общий

Черный

VCC

Питание замка

Красный
