4.

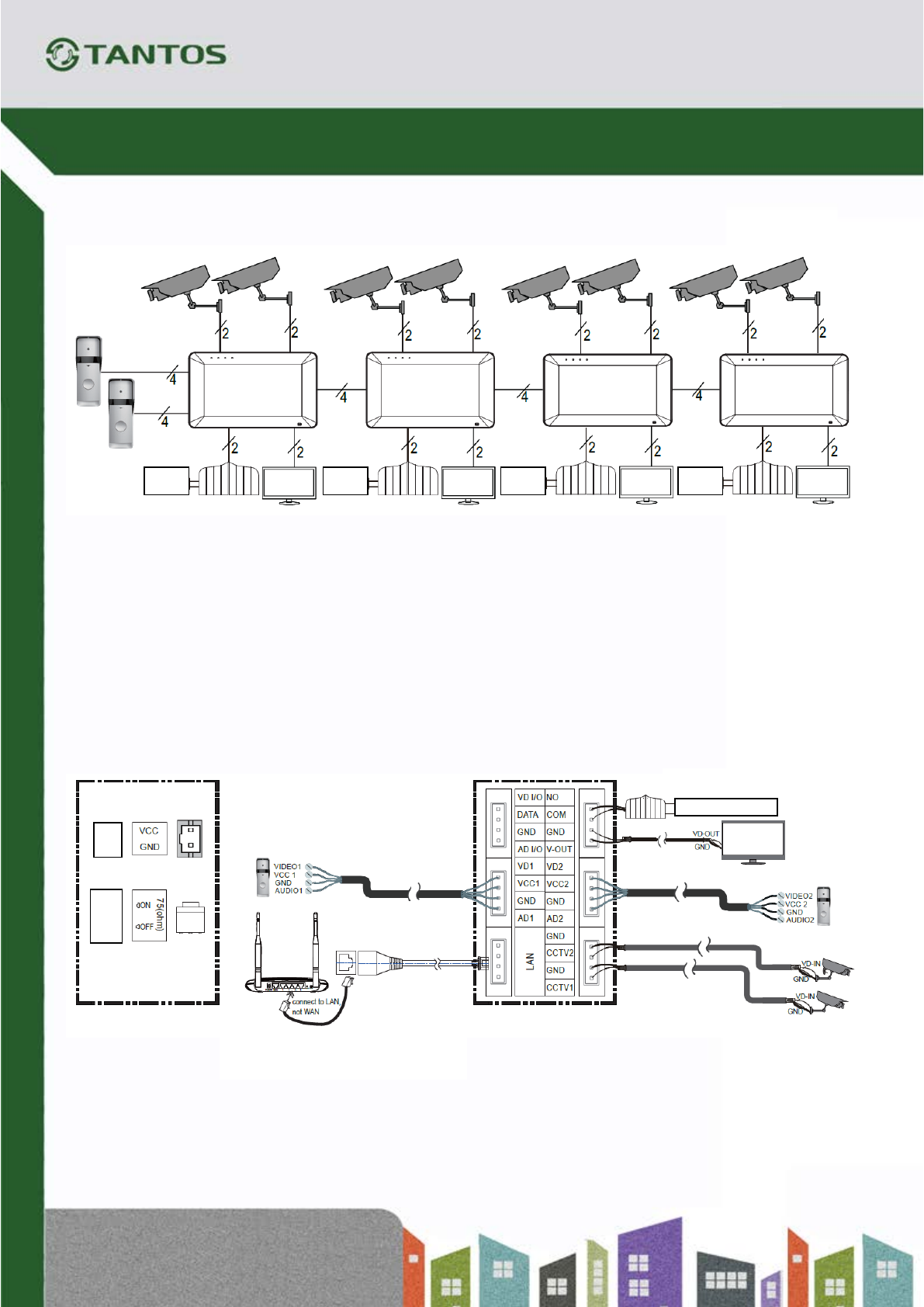

Схемы подключения
4.1
Структурная схема
Примечания
:
Если вам необходимо управление дополнительным замком или воротами, вы можете использовать выход
дополнительного реле монитора с нагрузочной способностью 30В/1А. Управление основным замком
осуществляется через реле вызывной панели. Схему подключения замка к вызывной панели смотри в
инструкции на вызывную панель.
4.2
Схемы подключения
Для исключения помех и искажений аудио и видеосигналов для подключения вызывных панелей
рекомендуется использовать кабель типа КВК 2х0,75 кв.мм с медными жилами и оплеткой.
Дополнительные видеокамеры должны иметь отдельный блок питания. Подключение видеокамер и
дополнительного видеовыхода должно производиться коаксиальным кабелем, сечением соответствующим
расстоянию до устройств. При подключении дополнительных устройств необходимо соблюдать полярность.
Схема подключения одного монитора.
AD
: Аудио
VD
: Видео
VCC
: Питание
GND
: Общий
NO/COM:
Выход дополнительного реле (нормально открытые контакты)
DATA:
Шина данных
CCTV:
Видеокамера
V-OUT:
Дополнительный выход видеосигнала
Основной
монитор
Дополнит.
Монитор 1
Дополнит.
Монитор 2
Дополнит.
Монитор 3
Блок
питания
Блок
питания
Блок
питания
Блок
питания
ТВ
ТВ
ТВ
ТВ
Включите нагрузку
видео 75 Ом
Подключайте к домашней сети,
а не напрямую к Интернет
(только для
монитора Rocky Wi-Fi )
Дополнительный
электромеханический замок
Блок питания
Вход
DC
С
ог
лас
ов
а
ние
в
ид
ео
Кабель КВК
Кабель КВК
5
