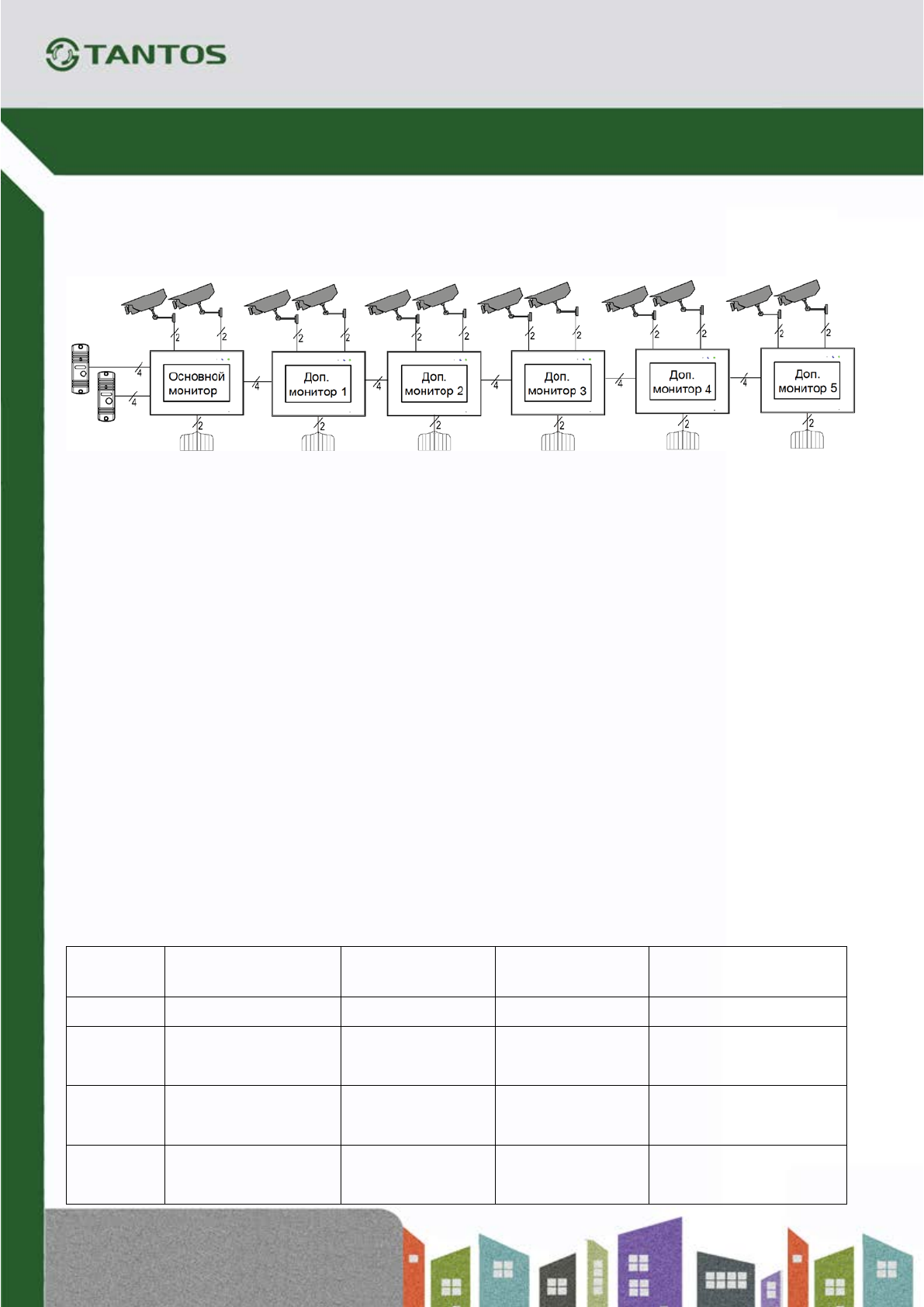

Схемы подключения

Структурная схема

Примечания

•

Для  исключения  помех  и  искажений  аудио  и  видеосигналов  при  подключения  вызывных
панелей  рекомендуется  использовать  только  кабель  типа  КВК-В-2  2х0,75  кв.  мм.  или
аналогичный с медными жилами и оплеткой.

•

Использование кабеля UTP при подключении вызывных панелей и видеокамер формата AHD
не допускается.

•

Подключение видеокамер должно производиться только коаксиальным кабелем.

•

Дополнительные видеокамеры должны быть только формата AHD.

•

Дополнительные видеокамеры должны иметь отдельный блок питания.

•

Управление основным замком осуществляется через реле вызывной панели. Схему
подключения замка к вызывной панели смотри в инструкции на вызывную панель.

•

Для управления воротами может использоваться дополнительный выход монитора с
нагрузочной способностью 30В/0,1А.

•

При подключении дополнительных устройств необходимо соблюдать полярность.

Цветовая маркировка и назначение проводов шлейфов

Шлейф панелей

Шлейф

интеркома

Доп. камеры

Ethernet (T568B)

Белый

Аудио

Видео вход 1

Прием – (Зеленый)

Черный

Общий

Прием +

(Бело-зеленый)

Красный

+12В питание

вызывной панели

Шина DATA

Видео вход 2

Передача –

(Оранжевый)

Желтый

Видео

Общий

Передача +

(Бело-оранжевый)
