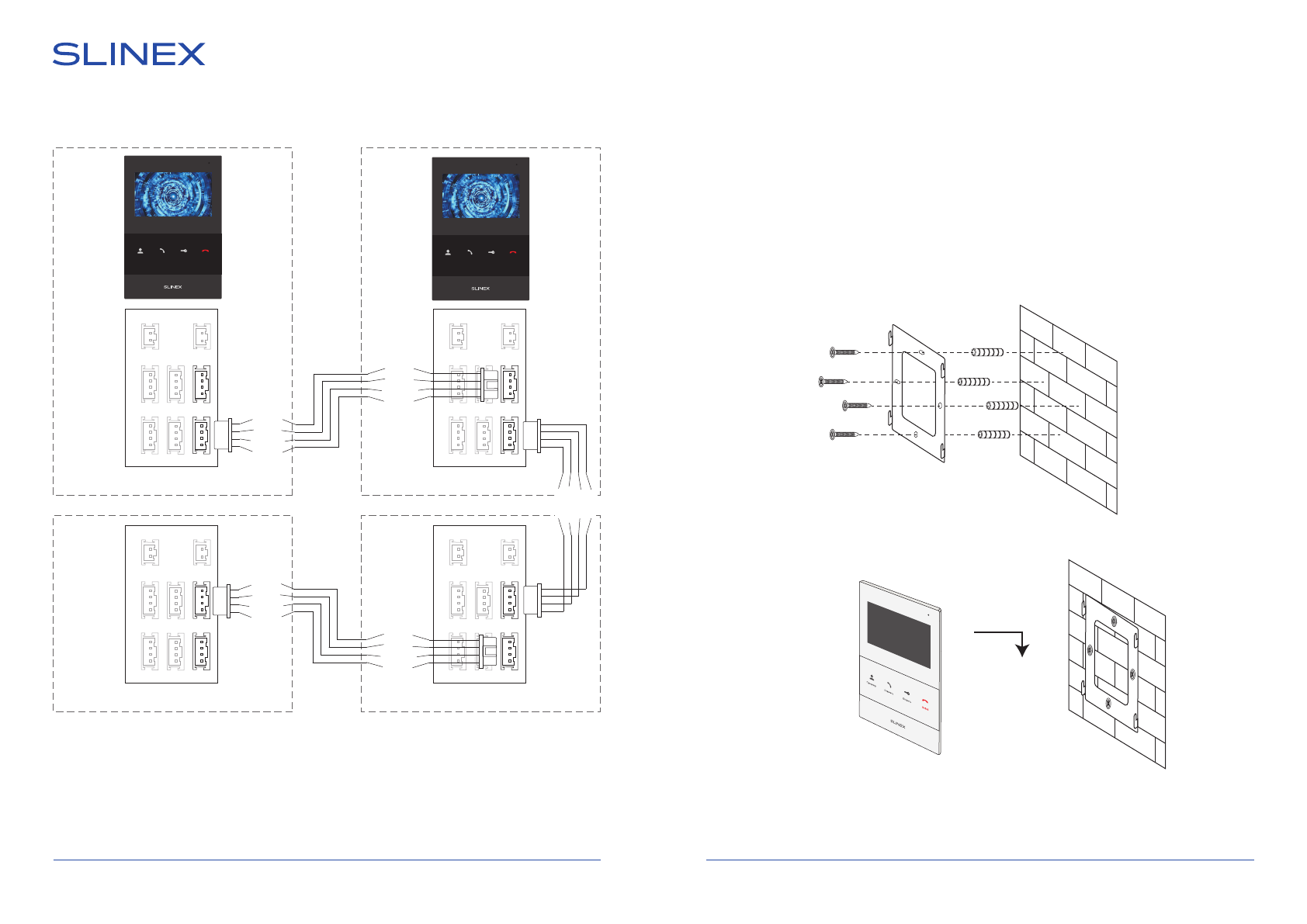

Схема 2. Подключение системы домофонов SQ-04M.
SQ-04M (Основной)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание
ТВ-выход
SQ-04M (Дополнительный)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание
ТВ-выход
Примечания:
* Разъем «Питание» на домофоне предназначен для запитки домофона от внешнего
источника питания +13,5 В. При этом шнур питания ~100-240 В должен быть отключен от
сети, во избежание выхода из строя силовых цепей домофона;
** Вызывные панели, камеры, адаптеры питания, замки и датчики движения изображенные на
схемах, в комплектацию домофона не входят.
Аудио
Земля
Данные
Видео
Аудио
Земля
Данные
Видео
Ау
дио
Зем
ля
Д
анные
Вид
ео
SQ-04M (Дополнительный)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание
ТВ-выход
SQ-04M (Дополнительный)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание
ТВ-выход
Аудио
Земля
Данные
Видео
Аудио
Земля
Данные
Видео
4.3. Монтаж
1) Расположите кронштейн домофона в месте предполагаемого монтажа, на высоте 150-160 см от
пола.
2) Разметьте и просверлите 4 отверстия в стене.
3) Поместите в отверстия пластиковые дюбеля из комплекта поставки.
4) Зафиксируйтке кронштейн домофона на стене с помощью саморезов.
5) Подключите коммуникационные провода на задней панели домофона и зафиксируйте его на
кронштейне.
Просмотр
Ответить
Открыть
Отбой
Просмотр
Ответить
Открыть
Отбой
SQ-04M
7
8
