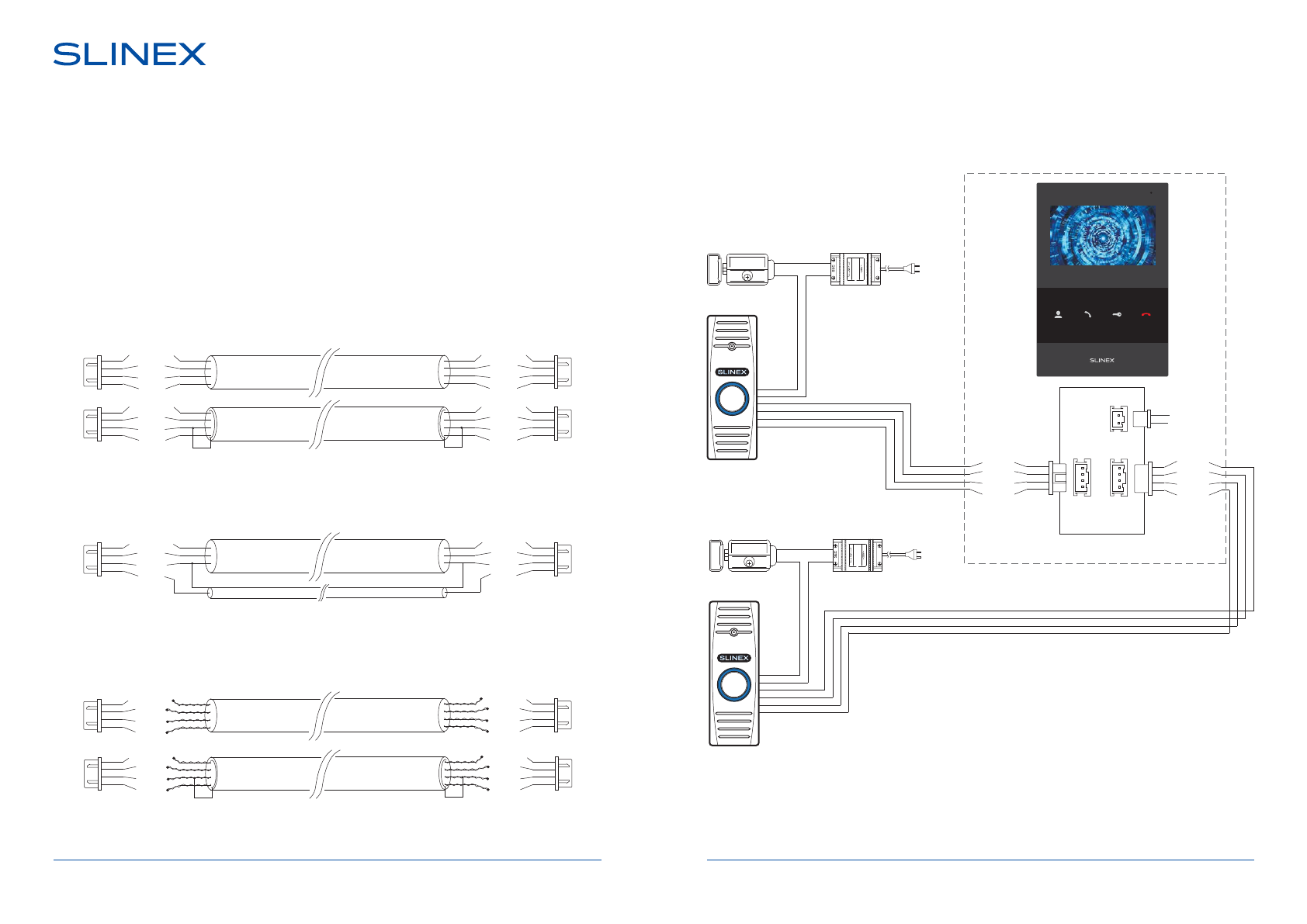

4.2 Схема підключення
Підключення панелей виклику і замків до домофону SQ-04
Панель 1
SQ-04
Панель 2
Замок
Панель 1
Панель 2
Земля
+13,5 В
*
Примітки:
* Роз’єм «Живлення» в домофоні призначений для підключення
зовнішнього джерела живлення постійного струму з напругою
+13,5 В. При цьому шнур живлення – 100-240 В повинен бути
відключений від мережі змінного струму, щоб уникнути
пошкодження внутрішніх силових ланцюгів домофону;
** Панелі виклику, адаптери живлення і замки, зображені на схемі, в
комплектацію домофона не входять.
SQ-04
5
6
Живлення
Аудіо
Земля
Відео
Живлення
Аудіо
Земля
Відео
0 - 50 метрів
Екран
Екран
50 - 80 метрів
Живлення
Аудіо
Земля
Відео
Живлення
Аудіо
Земля
Відео
4. Установка
4.1 Вибір кабелю.
Перед підключенням цього пристрою обов’язково необхідно відключити його живлення, а також
живлення усіх приєднаних пристроїв, якщо такі є.
Тип необхідного кабелю визначається в залежності від відстані між домофоном та панеллю виклику.
Можна використовувати наступні типи кабелів:
а) Неекранований або екранований 4-х жильний кабель:
• відстань до 25 метрів – неекранований кабель перерізом 0,22 мм2 кожна жила;
• відстань від 25 до 50 метрів – неекранований кабель перерізом 0,41 мм2 кожна жила;
• відстань від 50 до 80 метрів – екранований кабель перерізом 0,75 мм2 кожна жила;
б) Якщо довжина лінії від 80 доІ 100 метрів, необхідно використовувати неекранований 3-х жильний
кабель перерізом 0,75 мм2 кожна жила та коаксіальний кабель типу RG-59 або RG-6 для передачі
відеосигналу:
в) Неекранована або екранована вита пара (використання витої пари не рекомендується):
• відстань до 25 метрів – неекранована вита пара;
• відстань від 25 до 50 метрів – екранована вита пара.
80-100 метрів
RG-59 або RG-6
Живлення
Аудіо
Земля
Відео
Живлення
Аудіо
Земля
Відео
0 - 20 метрів
20 - 40 метрів
Екран
Екран
Живлення
Аудіо
Земля
Відео
Живлення
Аудіо
Земля
Відео
Живлення
Аудіо
Земля
Відео
Живлення
Аудіо
Земля
Відео
Живл.
Аудіо
Земля
Відео
Живл.
Аудіо
Земля
Відео
Живлення
Замок
Адаптер живлення
замка
Адаптер живлення
замка
Характеристики
