Панель 1
Панель 2
Вход
Выход
Питание
Камера1/2
{ Design. Uniqueness. Innovations }
DESIGN
DIRECT
SERIES
5
6
4. Установка
4.1 Выбор кабеля
Перед подключением данного устройства обязательно отключите его питание, а также питание всех
сопряженных устройств, если таковые имеются.
Тип используемого кабеля определяется в зависимости от расстояния между домофоном и вызывной
панелью. Можно использовать следующие типы кабелей:
а) Неэкранированный или экранированный 4-х жильный кабель:
- расстояние до 25 метров - неэкранированный кабель сечением 0,22 мм2 каждая жила;
- расстояние от 25 до 50 метров - неэкранированный кабель сечением 0,41 мм2 каждая жила;
- расстояние от 50 до 80 метров - экранированный кабель сечением 0,75 мм2 каждая жила.
б) Если длина линии составляет от 80 до 100 метров, то нужно использовать неэкранированный 3-х
жильный кабель с сечением 0,75 мм2 каждая жила и коаксиальный кабель типа RG-59 или RG-6 для
передачи видеосигнала:
в) Неэкранированная или экранированная витая пара (использование витой пары не рекомен-
дуется):
- расстояние до 25 метров - неэкранированная витая пара;
- расстояние от 25 до 50 метров - экранированная витая пара.
Питание
Аудио
Земля
Видео
Питание
Аудио
Земля
Видео
0 - 50 метров
Питание
Аудио
Земля
Видео
Экран
Питание
Аудио
Земля
Видео
Экран
50 - 80 метров
Питание
Аудио
Земля
Видео
Питание
Аудио
Земля
Видео
80-100 метров
RG-59 или RG-6
Питание
Аудио
Земля
Видео
Питание
Аудио
Земля
Видео
0 - 20 метров
Питание
Аудио
Земля
Видео
Питание
Аудио
Земля
Видео
20 - 40 метров
Экран
Экран

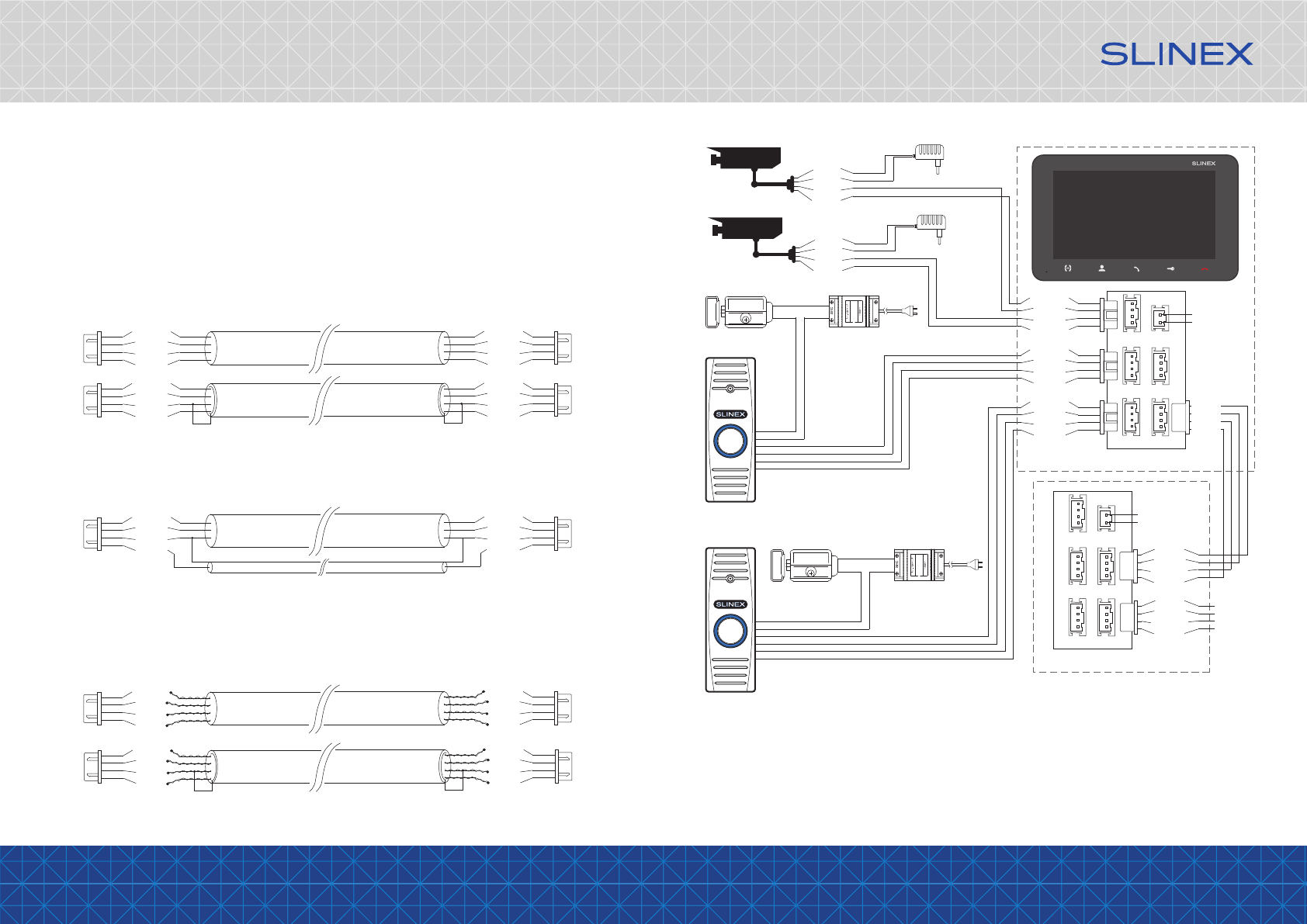

4.2 Схема подключения
Питание
Аудио
Земля
Видео
Замок
Вызывная
панель 1
SM-07M (Основной)
SM-07M (Дополнительный)
Адаптер питания
замка
Видео 1
Земля
Земля
Видео 2
Питание
Аудио
Земля
Видео
Замок
Вызывная
панель 2
Адаптер питания
замка
Аудио
Земля
Данные
Видео
Аудио
Земля
Данные
Видео
Земля
+13,5 В **
+12 В
Земля
Земля
Видео
Адаптер
питания
камеры
Камера 1
+12 В
Земля
Земля
Видео
Адаптер
питания
камеры
Камера 2
Примечания:
* Вызывные панели, камеры и адаптеры питания, изображенные на схеме, в
комплектацию домофона не входят;
** Разъем «Питание» на домофоне предназначен для запитки домофона от
внешнего источника питания +13,5 В. При этом шнур питания ~100-240 В
должен быть отключен от сети, во избежание выхода из строя силовых цепей
домофона.
*** Возможно подключение до 4-х мониторов в одной системе.
Ответить
Отбой
Открыть
Просмотр
Интерком
Панель 1
Панель 2
Вход
Выход
Питание
Камера1/2
Земля
+13,5 В
След. ***
доп.
монитор
Аудио
Земля
Данные
Видео
