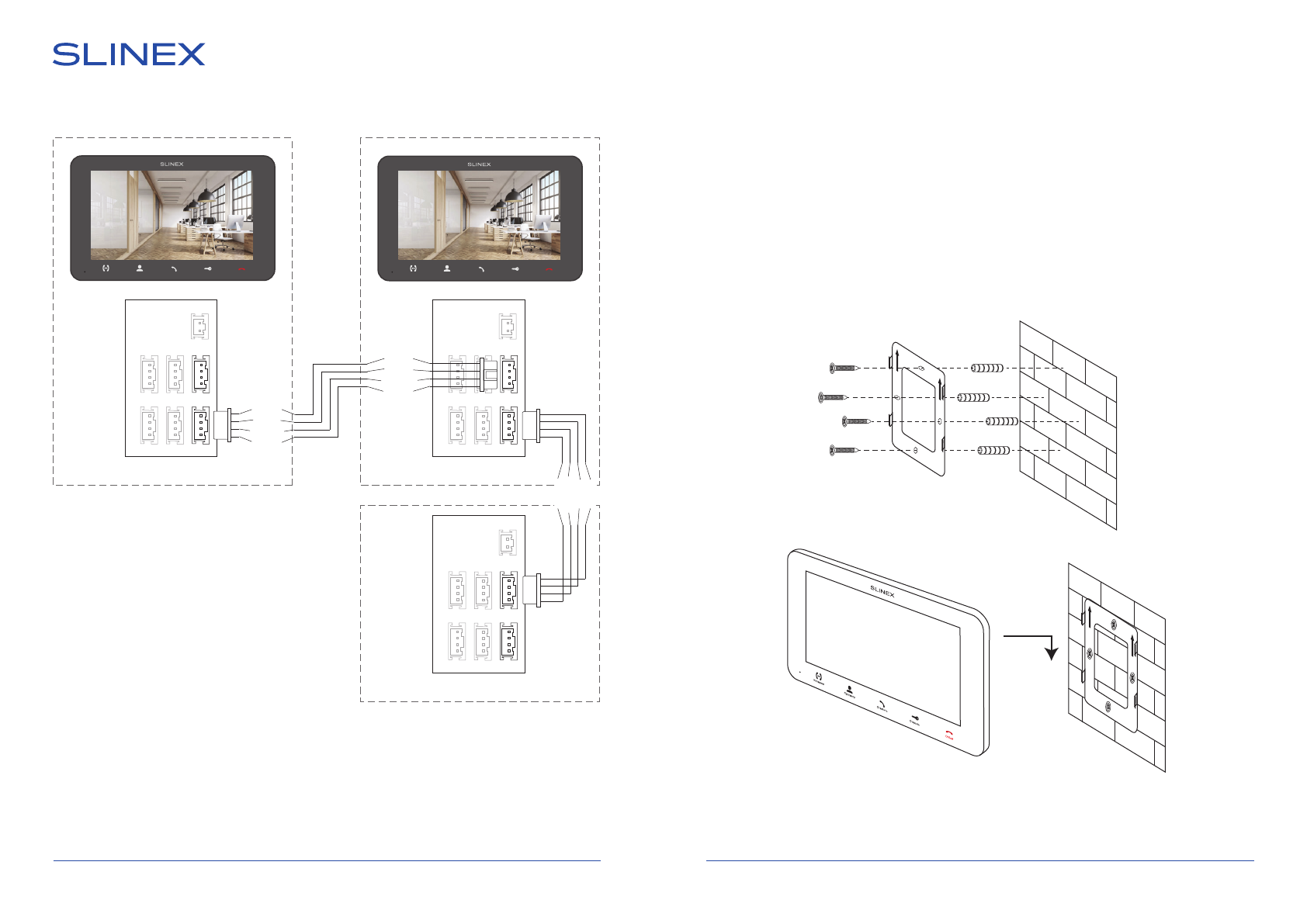

4.3. Монтаж
1) Расположите кронштейн домофона в месте предполагаемого монтажа, на высоте 150-160 см от
пола.
2) По отверстиям в кронштейне разметьте и просверлите 4 отверстия в стене.
3) Поместите в отверстия пластиковые дюбеля из комплекта поставки.
4) Зафиксируйтке кронштейн домофона на стене с помощью саморезов.
5) Подключите коммуникационные провода на задней панели домофона и зафиксируйте домофон
на кронштейне.
SM-07MHD
7
8
Ответить
Отбой
Открыть
Просмотр
Интерком
Ответить
Отбой
Открыть
Просмотр
Интерком
Схема 2. Подключение системы домофонов SM-07MHD.
SM-07MHD (Основной)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание
SM-07MHD (Дополнительный)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание
Примечания:
* Разъем «Питание» на домофоне предназначен для запитки домофона от внешнего источника
питания +14 В. При этом шнур питания ~100-240 В должен быть отключен от сети, во
избежание выхода из строя силовых цепей домофона;
** Вызывные панели, камеры, адаптеры питания, замки и датчики движения, изображенные на
схемах, в комплектацию домофона не входят;
*** Возможно подключение до 3-х мониторов в одной системе.
Аудио
Земля
Данные
Видео
Аудио
Земля
Данные
Видео
Ау
дио
Зем
ля
Д
анные
Вид
ео
SM-07MHD (Дополнительный)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание
