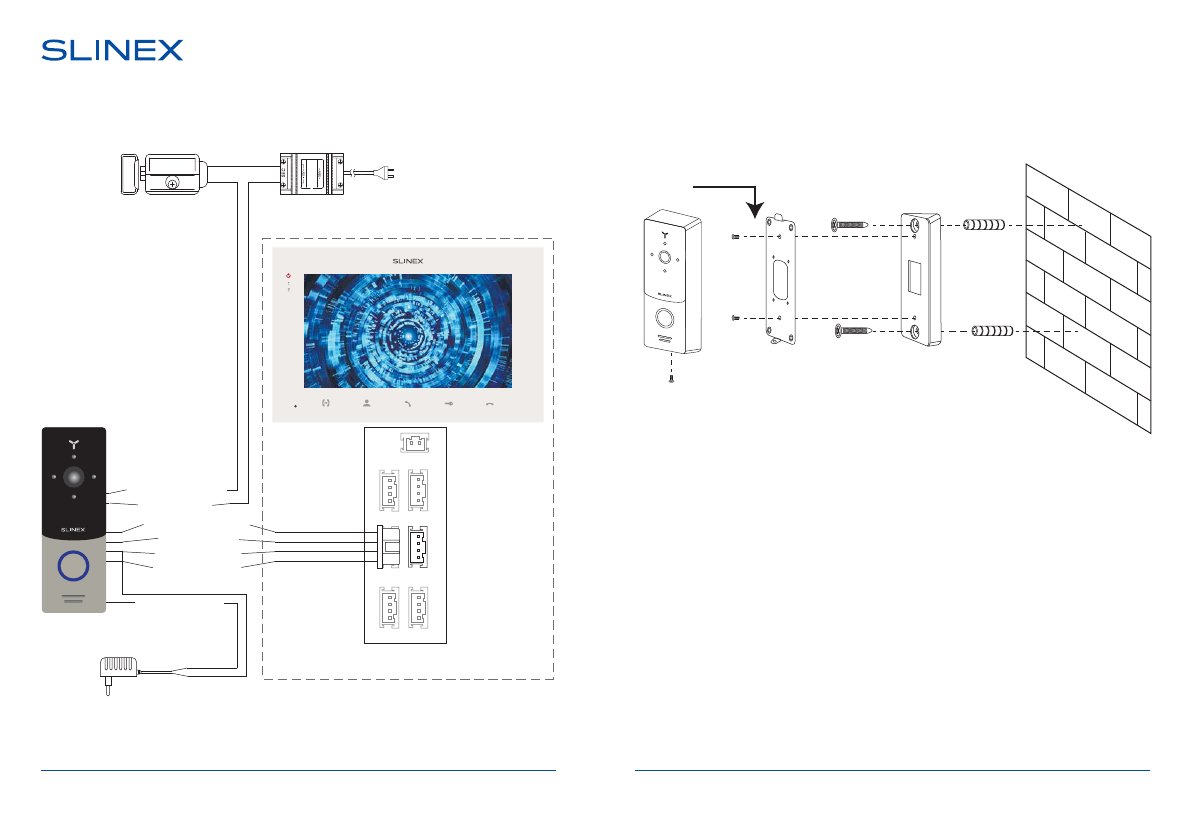

Монтаж з використанням кутового кронштейну
1) Розмістіть кутовий кронштейн панелі у місці запланованого монтажу,
на висоті 150-160 см від підлоги.
2) Розмітьте та просвердліть 2 отвори в стіні.
3) Вставте в отвори пластикові дюбелі з комплекту поставки.
4) Зафіксуйте кутовий кронштейн на стіні за допомогою саморізів.
5) За допомогою гвинтів прикрутіть накладний кронштейн до кутового.
6) Підключіть комунікаційні дроти панелі виклику і зафіксуйте панель на
накладному кронштейні за допомогою гвинта зі сторони нижньої
грані.
5. Монтаж
ML-20HD
ML-20HD
7
8
SQ-07MT HD (Основний)
*
Панель 1
Панель 2
Вхід
Вихід
Живлення
Камера 1
Камера 2
4. Схема підключення
Живлен. (Червон.)
Аудіо (Білий)
Земля (Чорний)
Відео (Жовтий)
Н.В. (Коричневий)
Заг. (Синій)
Замок
Блок живлення
замка
Живл. камери
(Червоно-білий)
Блок
живлення
камери
(Блок живлення камери
встановлюється опціонально,
для запису відео на регістратор)
Характеристики
