Интерком
Панель 1
Панель 2
Сеть
Камера 1/2
Питание

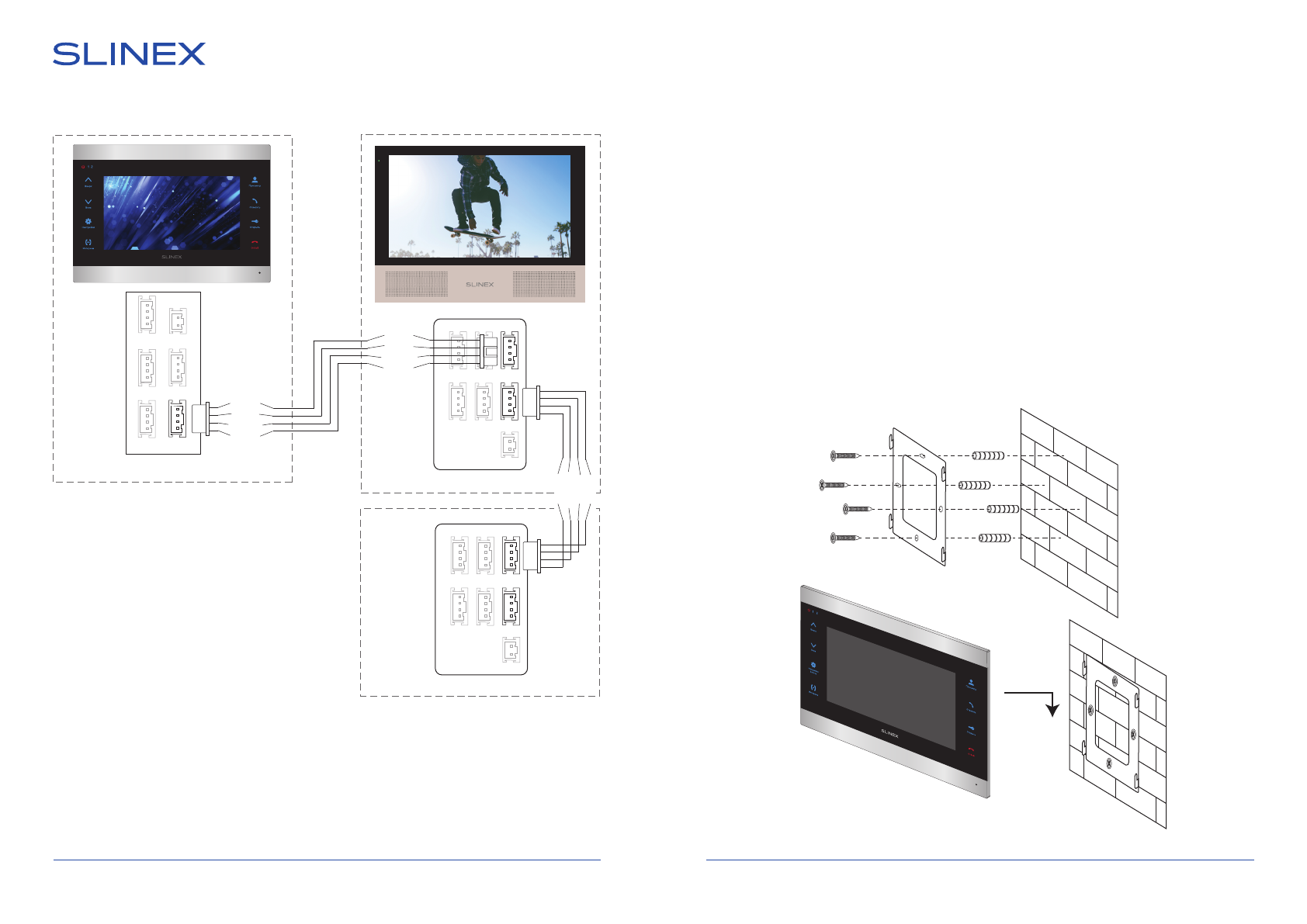

Схема 2. Подключение системы домофонов SL-07IPHD и Sonik 7.
Примечания:
* Разъем «Питание» на домофоне предназначен для запитки домофона от внешнего источника
питания +12-14 В. При этом шнур питания ~100-240 В должен быть отключен от сети, во
избежание выхода из строя силовых цепей домофона;
** Вызывные панели, камеры, адаптеры питания и замки, изображенные на схемах, в
комплектацию домофона не входят.
SL-07IPHD
7
8
4.3. Монтаж
1) Расположите кронштейн домофона в месте предполагаемого монтажа, на высоте 150-160 см от
пола;
2) Разметьте и просверлите 4 отверстия в стене;
3) Поместите в отверстия пластиковые дюбеля из комплекта поставки;
4) Зафиксируйтке кронштейн домофона на стене с помощью саморезов;
5) Подключите коммуникационные провода на задней панели домофона и зафиксируйте его на
кронштейне.
Рекомендации по монтажу Wi-Fi антенны
• расположите антенну на стене таким образом, чтобы рядом с ней не было посторонних
металлических предметов, а также излучающих антенн других устройств;
• антенну следует закрепить с помощью входящих в комплект дюбелей и шурупов.
SL-07IPHD (Основной)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание
Sonik 7 (Дополнительный)
Аудио
Земля
Данные
Видео
Аудио
Земля
Данные
Видео
Ау
дио
Зем
ля
Д
анные
Вид
ео
Sonik 7 (Дополнительный)
