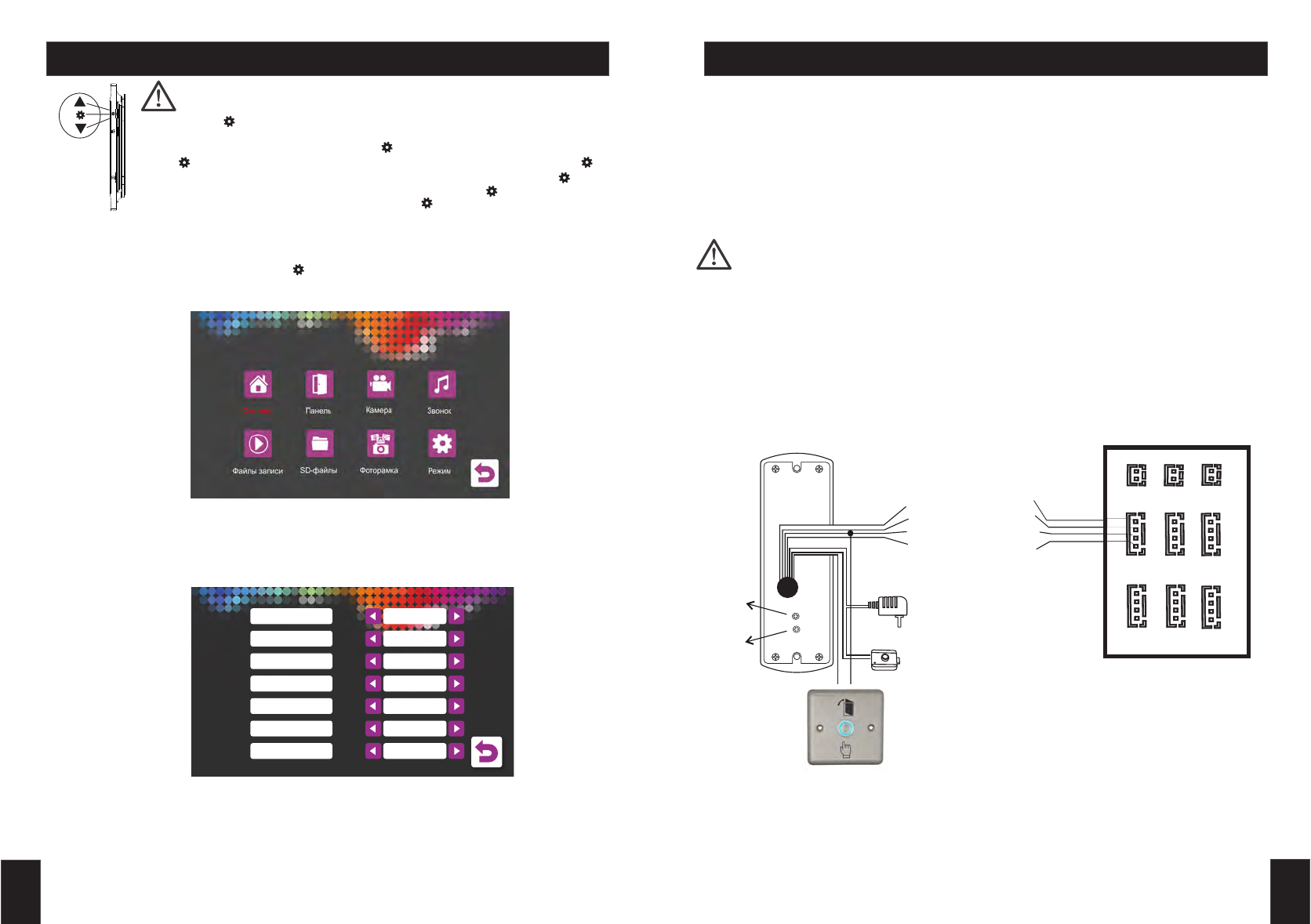

СХЕМА ПОДКЛЮЧЕНИЯ КОМПЛЕКТА
Питание
Камера 1
ТВ-выход
Камера 2
Вход
Дверь 1
Дверь 2
Выход
Если Вы планируете использовать только одну вызывную панель (входит в
комплект
FX-VD7
S
KIT
, FX-VD7
0
M
KIT
и др.
), то ее необходимо подключить к
разъему "Дверь 1" монитора, строго соблюдая соответствие цвета и назначение
проводов на мониторе и вызывной панели. В случае, необходимости
использования дополнительной вызывной панели, ее необход
и
мо подключить к
разъему "Дверь 2", так же строго соблюдая соответствие цвета и назначение
проводов на мониторе и вызывной панели. Разъемы "Дверь 1" и "Дверь 2" имеют
полностью одинаковый функционал.
1. Красный (12В)
2.
Белый
(Аудио)
3. Черный ("Земля")
4. Желтый (Видео)
Электозамок
(в комплект не
входит)
Блок питания для
электрозамка
(в комплект не входит)
Назначение и цвета проводов:
1. Красный - питание +12В DC
2.
Белый
- Аудио сигнал
3. Черный - "Земля"
4. Желтый - Видео сигнал
Внимание
:
Вид задней панели мониторов
Если пользователь не делает никаких действий в течении 1 минуты монитор автоматически
перейдет в режим ожидания.
В режиме ожидания нажатие на кнопку " " запускает главное меню, как показано на рисунке
ниже. Перемещение по меню для модели FX-VD7
S
осуществляется согласно примечанию
выше, в
се осталтные модели
управление осуществля
ют
курсорами на лицевой панели.
Внимание
:
Кнопка-джойстик “ ” совмещает фун
к
ционал трех кнопок в одной и выполняет следующие функции:
В режиме ожидания одн
о
кратное нажатие на кнопку " " запускает главное меню, при этом наж
а
тие на
кнопку " " вверх или вниз позволяет перемещать курсор по меню, повторн
о
е нажатие на кнопку " "
осуществляет переход в подменю. Выбор параметров тоже осуществляется данной кнопкой " "
нажимая вверх или вниз, выбираем желаемое значение, а нажатием кнопки " " подтверждаем выбор.
Когда выбран пункт "Назад" в Главном меню, нажатие кнопки " " переведет устройство в режим
ожидания.
1. Установка параметров Системы
Выполнив действия описанные выше войдите в раздел "Система", Вы увидите
экран приведенный на
изображении
ниже. Данный раздел позволяет настроить
следующие параметры: "Язык", "Время" и просмотреть системную информацию.
1.1 Система – Язык
В данном разделе возможно выбрать или изменить язык интерфейса. Языки
доступные для выбора: Русский, Английский, Китайский. Экран выбора языка
приведен на картинке
.
Д
алее, выбор осуществляется аналогично тому, как
было описано
ранее
.
ЭКРАННОЕ МЕНЮ
17
10
Кнопка выхода
задержка
(2
Сек
-10
Ссек
)
Динамик
Громкость
5
.
Голубой
(
COM
)
6
.
Зеленый
(
NC
)
7
.
Коричневый
(
NO
)
8
.
Оранжевый
(
"Выход"
)
Ворота*
Язык
Формат даты
Дата
Время
Формат SD
Обновление
Версия ПО
Русский
День-Мес-Год
31.12.2017
23:59
Формат
Сброс
FOX BETA
Кнопка выхода
