Дверной видеоглазок FE-VE03
Руководство пользователя
Современный дверной глазок / Дверной звонок с видеозаписью
Рекомендации
«
В устройстве используется литиевая аккумуляторная батарея. Убедитесь, что полярность аккумулятора соответствует
меткам полярности в гнезде.
«
Не устанавливайте устройство на неровные или неустойчивые поверхности. Обращаться с осторожностью, чтобы
предотвратить повреждения, вызванные падением.
«
Не давите на ЖК-дисплей, объективы устройства, устанавливаемые на наружной поверхности двери, или верхний
черный шар, в противном случае это станет причиной повреждения оборудования. В случае повреждения стекла объек-
тива или ЖК-дисплея примите меры предосторожности, чтобы не порезаться осколками, и чтобы жидкость из ЖК-дисплея
не попала в глаза.
«
Оберегайте изделие от воздействия высоких температур, высокой влажности, запыленности, солевых брызг и других
неблагоприятных условий внешней среды. Берегите от дождя: это может стать причиной неисправности изделия.
«
Вставьте СИМ-карту до установки аккумулятора. Если не читается карта памяти SD, включите и снова выключите
устройство (только для модели R02G).
«
Во время установки внутреннего блока устройства соблюдайте осторожность, не тяните за гибкий ленточный кабель,
в противном случае его можно повредить. На повреждения такого характера действие гарантии не распространяется.
«
Перед установкой устройства проверьте толщину дверного полотна и выберите шурупы подходящего размера.
Технические данные
«
Внутренний блок: 145 x 80 x 15,5 мм
«
Наружный блок: 60 x 60 x 14,5 мм
«
Диаметр отверсти в двери для монтажа: от 12 мм до 58 мм
«
Толщина дверного полотна: от 35 мм до 105 мм
«
Аккумуляторная батарея: литиевый аккумулятор емкостью 1500 мА/ч
«
Напряжение: 3,5 V – 4,5 V

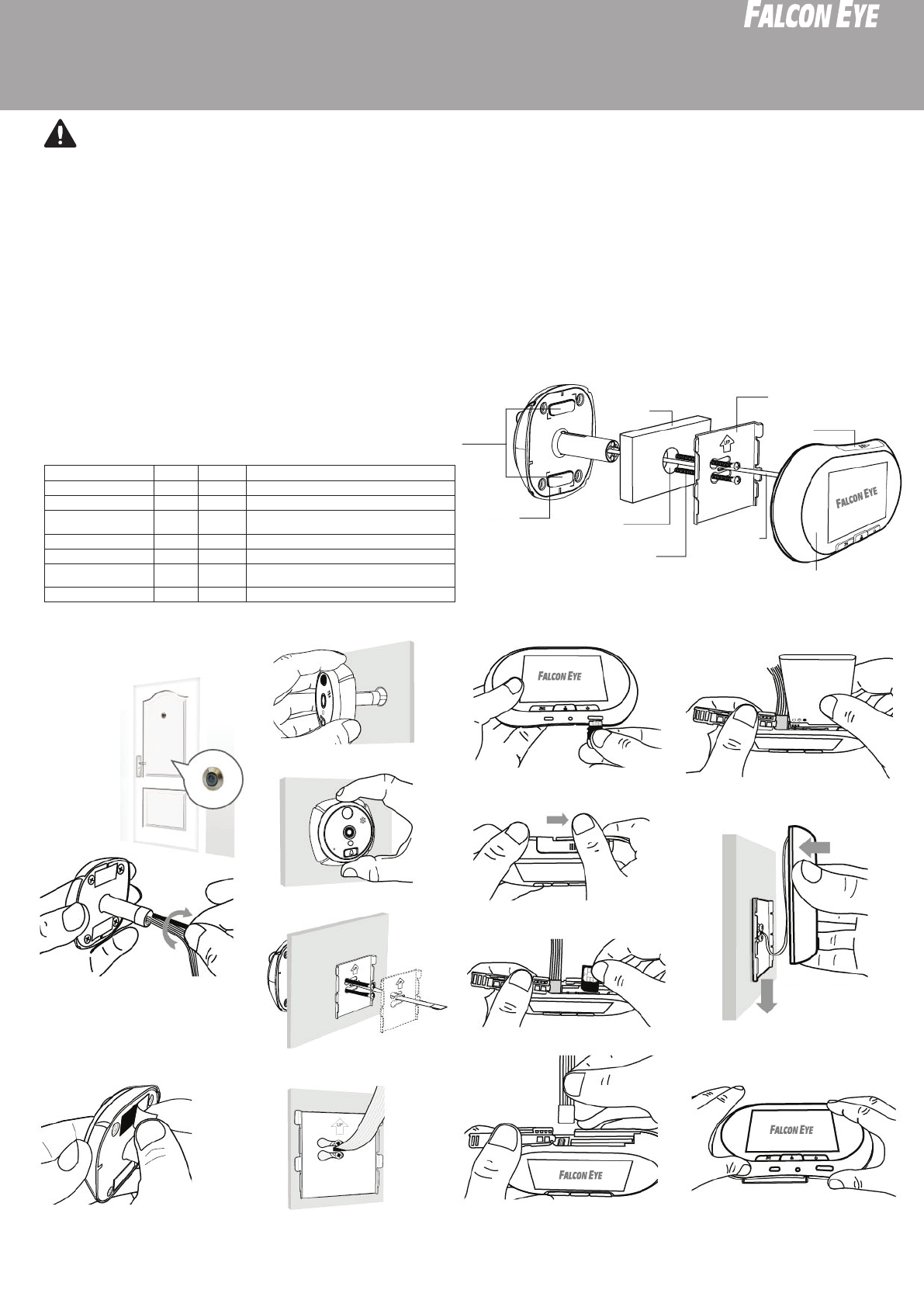

Схема монтажа
Руководство по установке устройства
Компоненты оборудования и
вспомогательное оборудование
Наименование
Кол-во Отметка Примечания
Внутренний блок
1
Внутренний дисплей
Шуруп
4
Две пары
Наружный блок
1
Гибкий ленточный кабель пропустить через глазок для
подсоединения внутреннего блока.
Крепление
1
Для фиксации наружного блока шурупами
Зарядное устройство
1
Для зарядки внутреннего блока
Кабель USB
1
Для подключения ПК для загрузки и выгрузки инфор-
мации
Руководство пользователя
1
Анализ наиболее частых неисправностей
1. Если красная кнопка на внутреннем блоке устройства мигает, это значит, что аккумуляторная
батарея разрядилась и ее необходимо немедленно зарядить. Возможны два опциональных метода
зарядки аккумуляторной батареи, а именно: непосредственно через кабель USB, при этом нет
необходимости снимать аккумуляторную батарею, или снять батарею и затем зарядить ее в зарядном
устройстве.
2. Если после того как вставлена карта памяти, выводится сообщение «Please insert Memory card
(Вставьте карту памяти)», следует выключить и снова включить устройство.
3. Если после нажатия кнопки Answer (Ответ), выводится сообщение «Preview failure (Ошибка
предварительного просмотра видео)», следует проверить надежность подсоединения гибкого
ленточного кабеля к внутреннему блоку.
4. В случае полного отказа системы необходимо нажать Reset Key (кнопка сброса), затем выключить
и снова включить устройство.
Демонтируйте опти-
ческий глазок. Реко-
мендуемый размер
отверстия в двери
для монтажа: от 12
мм до 58 мм.
Возьмите шурупы правильного размера и слегка
вкрутите их в компонент, устанавливаемый на на-
ружной стороне двери. При толщине дверного по-
лотна менее 65 мм используйте шурупы длиной 35
мм; при толщине дверного полотна от 65 мм до 95
мм используйте шурупы длиной 65 мм; при толщине
дверного полотна более 95 мм следует использовать
более длинные шурупы.
Вставьте наружный блок и гибкий ленточный ка-
бель в отверстие.
Вставьте карту памяти SD в гнездо для карты.
Вставьте аккумуляторную батарею и закройте
крышку.
Поднесите внутренний блок к двери и затем
вставьте его в крепежную пластину в направ-
лении сверху вниз, закрепив его тем самым в
крепежной пластине.
Чтобы открыть крышку аккумуляторной батареи,
слегка сдвиньте ее вправо.
Вставьте СИМ-карту
Закрепите гибкий ленточный кабель в гнезде
для кабеля.
Примечание: Следите, чтобы установочные за-
зоры внизу внутреннего блока были соосны кре-
пежной пластине: это облегчит фиксацию блока.
Приклейте наружный блок к двери.
Пропустите гибкий ленточный кабель через цен-
тральное отверстие в крепежной пластине и за-
тем вставьте шурупы в отверстия для шурупов.
Чтобы закрепить крепежную пластину, вкрутите
шурупы в отверстия для шурупов.
Оторвите защитную бумагу двухсто-
роннего скотча.
Предварительный монтаж
