2. Схема подключения
■
При использовании одной вызывной панели, Вам необходимо подключать еѐ к разъему монитора
DOOR1 (Панель1). Соблюдайте соответствие цветов и назначение соединительных проводов
монитора и панели (рис. 1). В случае использования дополнительной вызывной панели (не входит в
комплект), подключать следует к разъему DOOR2 (Панель 2).
Разъѐмы DOOR1 (Панель 1) и DOOR2 (Панель 2) имеют одинаковые функциональные
возможности (рис. 2).
Назначение и цвета проводов:
1.Красный: DC12B (VCC)
2.Белый: Аудио (Audio)
3.Чѐрный: «Земля» (GND)
4.Жѐлтый: Видео (Video)
Управление электрическим замком производится при помощи нормально-разомкнутых
контактов реле (N.O.) вызывной панели (рис 1,2):
1.Коричневый: Замок 1
2.Синий: Замок 2
ВНИМАНИЕ!
При подключении соблюдайте соответствие цветов и назначение соединительных проводов
монитора и панели.

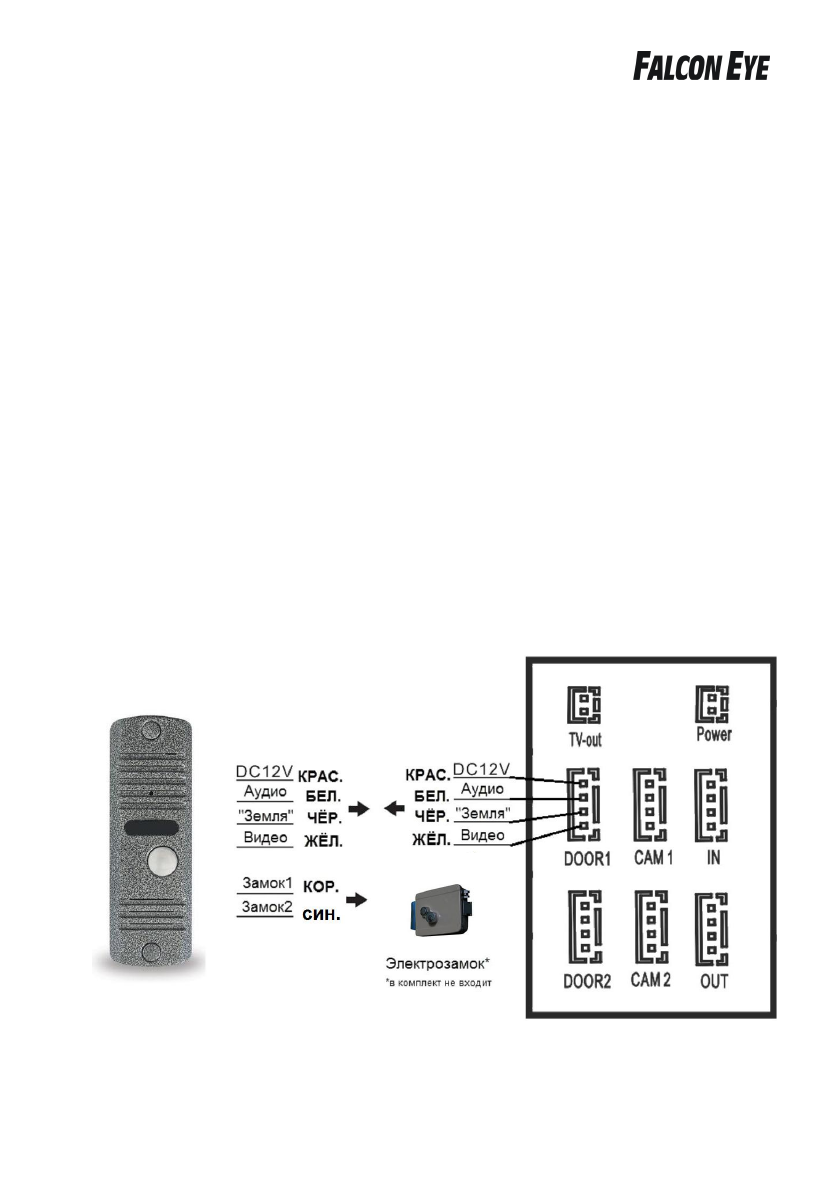

Рисунок 1
Содержание
- 3 Особенности; ВНИМАНИЕ; Меры предосторожности
- 4 Описание продукта; Элементы управления и индикация
- 6 Кнопки управления; Таблица No2; Символ; Настройка громкости динамика.; Завершение разговора с посетителем.
- 7 Установка и схема подключения; Отключите монитор от электропитания перед монтажом.; Пластиковый
- 8 Схема подключения; Рисунок 1
- 9 Подключение дополнительных устройств; Рисунок 2
- 11 Требования к линиям связи:; -х проводный неэкранированный или экранированный кабель.; Эксплуатация; *Необходимо подключение двух вызывных панелей
- 13 Переадресация вызова на другой монитор; Примечание; монитор перейдѐт в режим ожидания.
- 17 Version: Версия прошивки и дата обновления; : после отключения питания монитора, время и дата
- 18 Комплектация; Сенсорные кнопки
