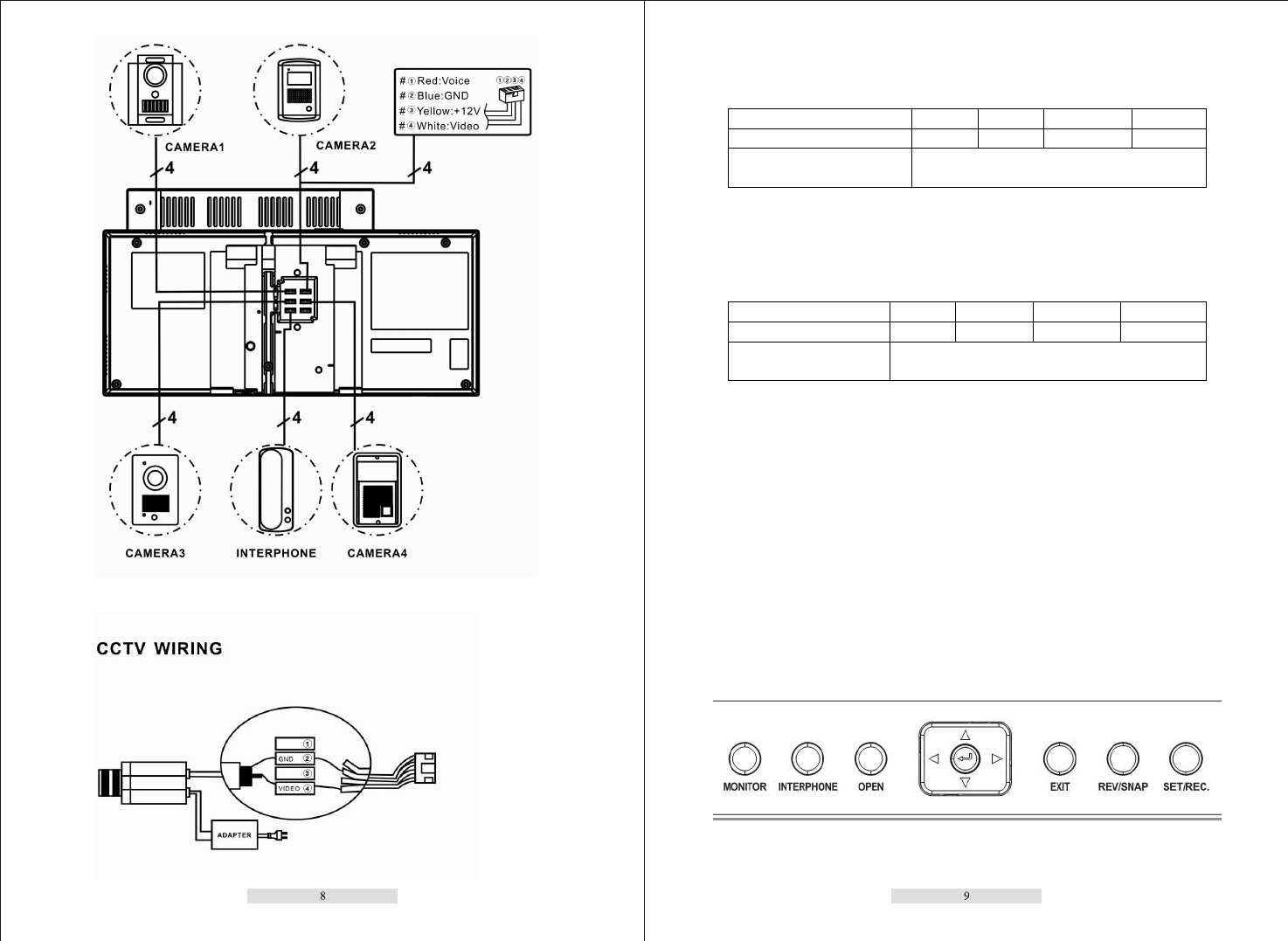

Схема подключения
1. CAMERA 1 - CAMERA 4:
4-контактные разъемы, для подключения вызывных
панелей/видеокамер;
№ контакта
1
2
3
4
Назначение
Аудио
GND
Управление
Видео
Рекомендуемый
тип
кабеля
AWG #22-26
Разъемы Camera3 and Camera 4 по умолчанию предназначены для камер видеонаблюдения,
поэтому для подключения используйте только контакты «Видео» и «GND».
2. INTERPHONE
: Внутренняя связь: 4-контактный разъем для внутренней
аудиосвязи;
;
№ контакта
1
2
3
4
Назначение
Аудио
GND
Управление
Видео
Рекомендуемый
тип
кабеля
AWG #22-26
Меры предосторожности при подключении:
1. Если в непосредственной близости находится кабель под высоким
напряжением, используйте коаксиальный кабель с металлической наружной
оболочкой.
2. Использование кабеля с поврежденной изоляцией может привести к
короткому замыканию и стать причиной неисправности или пожара.
3. Перед подключением монитора к вызывной панели убедитесь, что монитор
выключен.
Настройка и использование
1. Назначение кнопок на лицевой панели
1) MONITOR - в режиме ожидания нажмите эту кнопку, чтобы увидеть
изображение с вызывной панели. Нажатие на кнопку во время звонка
