Cable Speci
fi
cation
Спецификация проводов

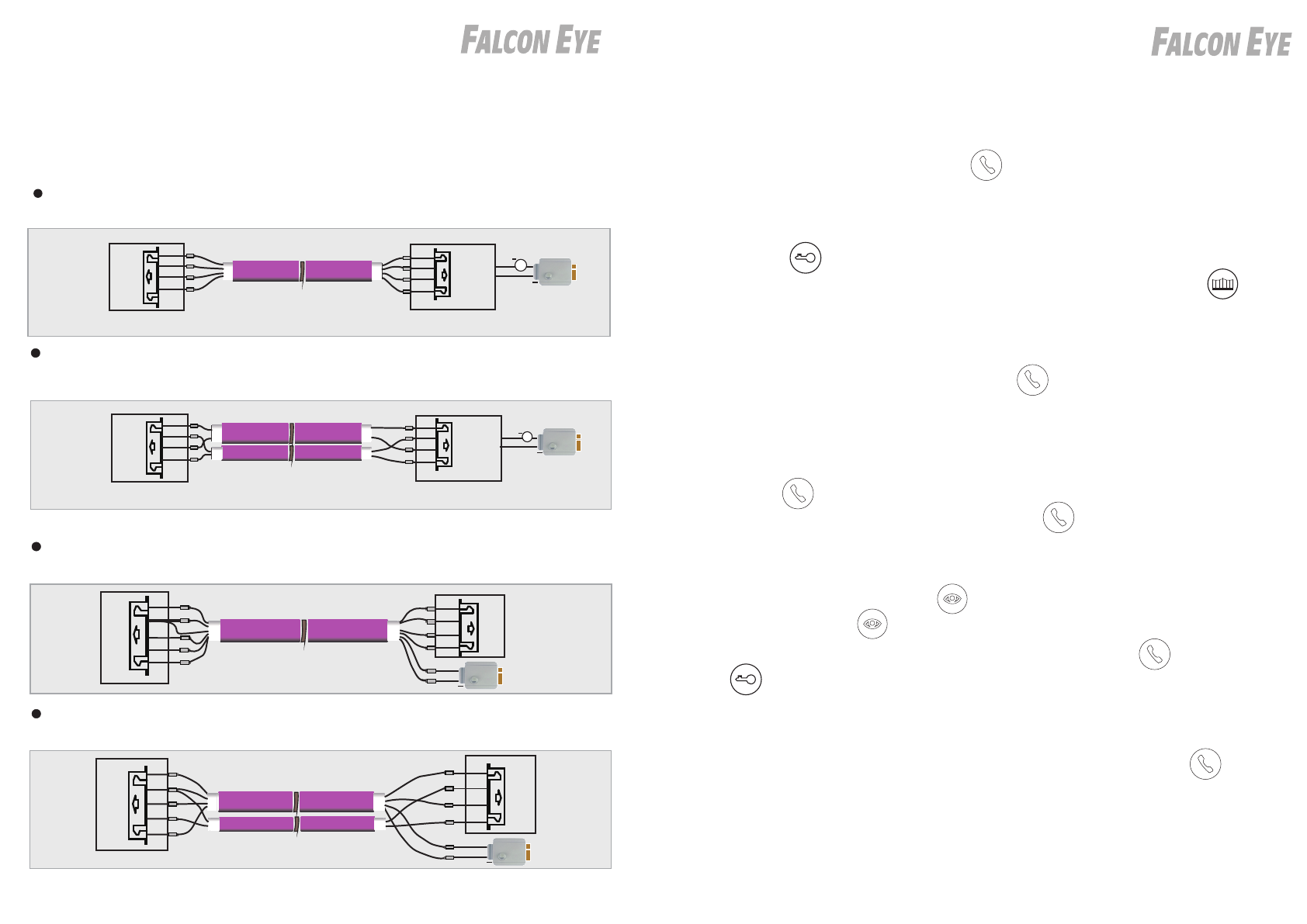

Существует 2 способа управления монитора управления замком: управление сигналом от
вызывной панели и управление сигналом от монитора. Необходимо заземлить экран кабеля.
Если используется управление сигналом от вызывной панели, требования к
кабелям следующие:
Расстояние между монитором и вызывной панелью менее 30 метров - экранированный
кабель 4х0,5 кв.мм.;
Если используется управление сигналом от помнитора, требования к кабелям следующие:
:
Расстояние между монитором и вызывной панелью менее 30 метров - экранированный
кабель 6х0,5 кв.мм.
-
2
indoor monitor
outdoor monitor
electronic lock
white
White
Yellow
Yellow
Blue
Blue
Red
Red
Green
Brown
+
-
12V
AD1
GND
PWR1
VD1
KEY1
PWR
GND
COM
NO
AD
VD
1
2
3
4
1
2
3
4
+
-
indoor monitor
outdoor monitor
electronic lock
Green
Yellow
Brown
Yellow
White
White
Blue
Blue
Red
Red
Brown
Green
PWR
GND
AD
VD
PWR1
GND
AD1
VD1
KEY1
+
-
indoor monitor
White
White
Yellow
Yellow
Blue
Blue
Red
Red
Green
Brown
+
-
12V
AD1
GND
PWR1
VD1
KEY1
PWR
GND
COM
NO
AD
VD
1
2
3
1
2
3
outdoor monitor
electronic lock
+
-
outdoor monitor
electronic lock
indoor monitor
Yellow
White
White
Brown
Green
Yellow
Blue
Blue
Red
Red
Brown
Green
PWR
GND
AD
VD
PWR1
GND
AD1
VD1
KEY1
+
-
Расстояние между монитором и вызывной панелью более 30 метров - комбированный
кабель РК-75-3 + 3*0,5 кв.мм.
Расстояние между монитором и вызывной панелью более 30 метров - комбированный
кабель РК-75-3 + 5*0,5 кв.мм. (рекомендуется)
Стр.9
www.falconeye.su
Стр.10
www.falconeye.su
Звонок от посетителя
Когда посетитель нажимает кнопку вызова на панели, все мониторы в доме
одновременно выдают сигнал вызова, на экране отображается
«ВХОДЯЩИЙ ВЫЗОВ». Нажмите кнопку для разговора с посетителем.
Монитор вернется в состояние ожидания, если ответа на вызов не было.
Если вы хотите открыть замок двери посетителю, в режиме вызова или разговора
нажмите кнопку , на экране отобразится «ОТКРЫТ ЗАМОК ПАНЕЛИ».
Если вы хотите открыть дополнительную дверь (ворота), нажмите кнопку
,
на экране отобразится «ОТКРЫТ ЗАМОК».
При наличии другого вызова, полученного в ходе разговора, отображается
«ПОСЕТИТЕЛЬ У ПАНЕЛИ 2», нажмите кнопку для переключения на
другую панель и общения с другим посетителем.
Примечание:
В режиме ответа на вызов или интеркома между мониторами, длительное
нажатие кнопки отключает микрофон, на экране появляется соответствующее
сообщение, повторное длительное нажатие кнопки включает микрофон,
на экране появляется соответствующее сообщение.
Просмотр видео от панелей и камер
В дежурном режиме нажмите кнопку для просмотра изображения с вызывной
панели 1, нажимая кнопку выберите нужный вам канал (панели, видеокамеры).
В режиме просмотра видео от панели, вы можете нажать кнопку для разговора
и кнопку для открывания замка.
Функция общего вызова
Эта функция позволяет вам передать информацию на все мониторы в доме. Для
выполнения общего вызова, нажмите и удерживайте длительно кнопку ,
на экране отобразится «ГРОМКАЯ СВЯЗЬ», мониторы в других комнатах отобразят
«ГРОМКАЯ СВЯЗЬ ВКЛЮЧЕНА». Вы можете передать голосовое сообщение
на все мониторы.
