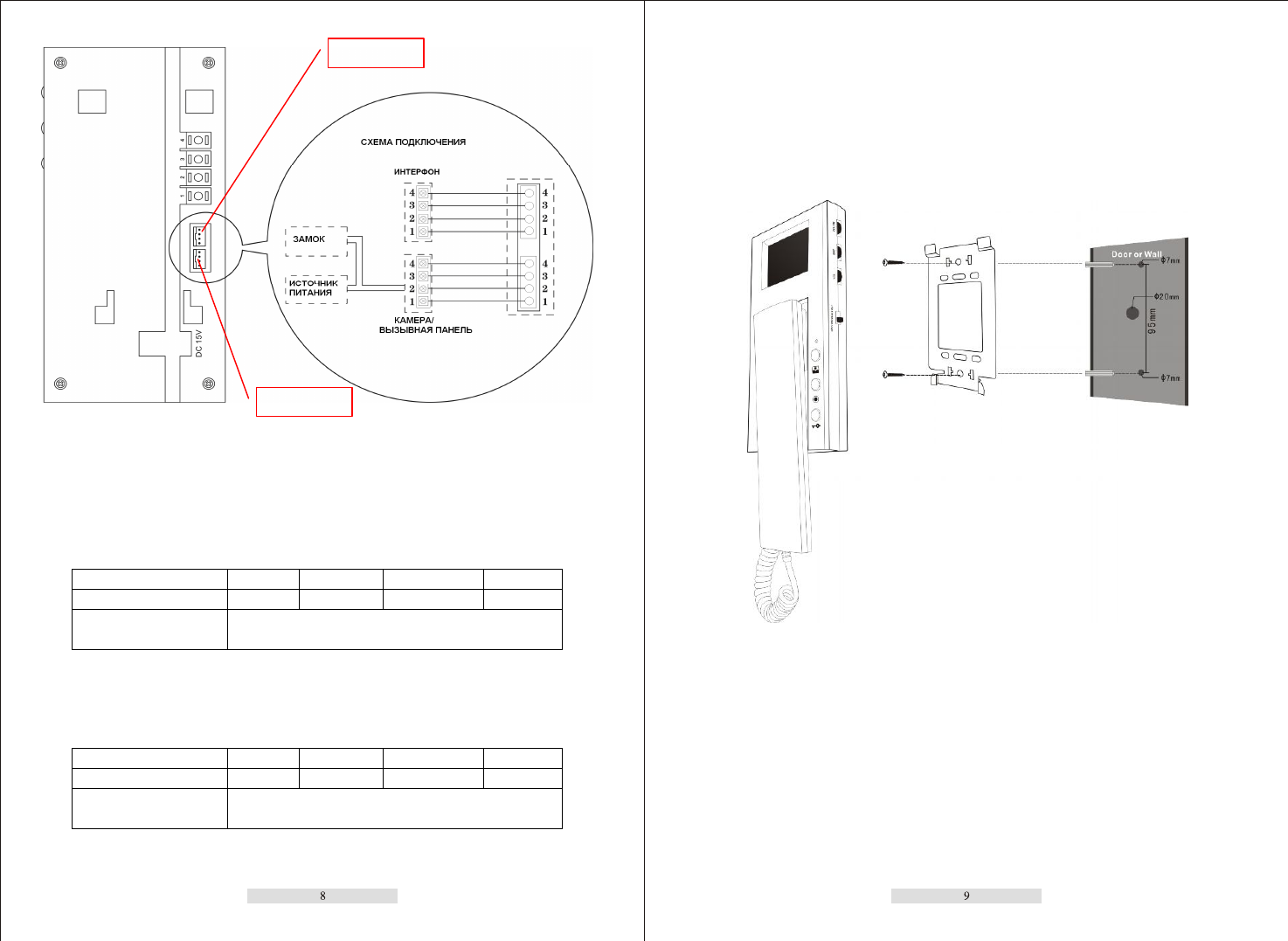

Схема подключения
1. Подключение к камере / вызывной панели
На задней панели находятся два 4-штырьковых разъема для
подключения к монитору; разъем 1 предназначен для камеры / вызывной
панели. Назначение выводов разъёма:
№ провода
1
2
3
4
Назначение провода
Аудио
GND
Питание
Видео
Рекомендованный
тип кабеля
AWG #22-26
2. Подключение к внутреннему телефону
На задней панели находятся два 4-штырьковых разъема для
подключения к монитору; разъем 2 предназначен для интерфона.
3. Назначение выводов разъёма:
№ провода
1
2
3
4
Назначение провода
Аудио
GND
Управление
Видео
Рекомендованный
тип кабеля
AWG #22-26
4. Подключение к блоку питания
Разъем 1
Разъем 2
На задней части устройства находится стандартный разъем для подключения
источника питания постоянного тока, с пометкой "DC 15V".
Рекомендации по монтажу
1. После определения места установки монитора, надежно
прикрепите кронштейн к стене. Просверлите в центре
кронштейна отверстие, достаточно большое для прокладки двух
кабелей
2. Подключите кабели к монитору.
3. Установите монитор на кронштейн, подключите к нему блок
питания и включите устройство.
