14

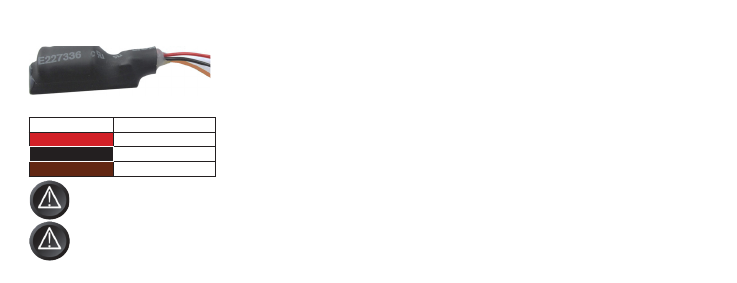

CTV-BUZ -блок управления электромеханическим замком
Предназначен для питания от монитора электромеханического замка. Позволяет
обойтись без дополнительного блока питания.
Цвет провода Назначение
Красный
Питание +12В
Черный
Общий
Коричневый
Выход на замок +
Провода CTV-BUZ:
При подаче команды с монитора на открывание двери, контакты реле внутри панели
замыкают цепь, и на замок поступает мощный электрический импульс, энергии кото-
рого достаточно для срабатывания механизма замка. Назначение цветных проводов
на мониторах различных производителей могут отличаться от назначений проводов
панели CTV-D3000/4000AHD. При использовании панели с видеодомофонами других
марок, необходимо строго учитывать именно назначение проводов, а не их цвета. Для
исключения неправильной работы и повреждения устройства тщательно изучите ин-
струкции по установке и подключению, как данной вызывной панели, так и видеодомо-
фона. Сопоставьте назначение сигналов проводников.
Внимание! Данная схема расчитана на подключение исключительно электромеханических замков! Будьте внимательны!
Подключения замков другого типа может привести к выходу из строя как элементов схемы самой панели, так и замка!
Внимание! Некоторые электромеханические замки имеют в своей конструкции защитный диод. Подключать такие замки
следует строго по инструкции с соблюдением полярности! Несоблюдение полярности может привести к выходу блока
управления замком из строя!
