7

Рус

Проверка комплектности продукта

Перед установкой монитора обязательно нужно проверить его
комплектность и наличие всех компонентов.

В комплект монитора входит:

Монитор

Инструкция по установке

Кронштейн для настенной установки

Комплект проводов с коннекторами для подключения шлейфов
сигнализации, внешнего динамика и домашней автоматики

Резисторы для датчиков сигнализации

Установочные винты

1 шт.

1

шт.

1

шт.

1

шт.

8

шт.

2

шт.

После проверки комплектности устройства можно переходить
к подключению монитора.

Для подключения понадобится:

Электрическое подключение

Кабель Ethernet UTP CAT5 или выше, подключенный к PoE коммутатору
или к обычному коммутатору/маршрутизатору.

Рекомендации по длине кабеля

Максимальная длина сегмента кабеля UTP CAT5 Не должна превышать 100 метров,
согласно стандарта IEEE 802.3.

Блок питания на +12 Вольт, 2 Ампера, если PoE нет.
Должны быть подведены провода для подключения шлейфов
сигнализации и домашней автоматики (опционально).

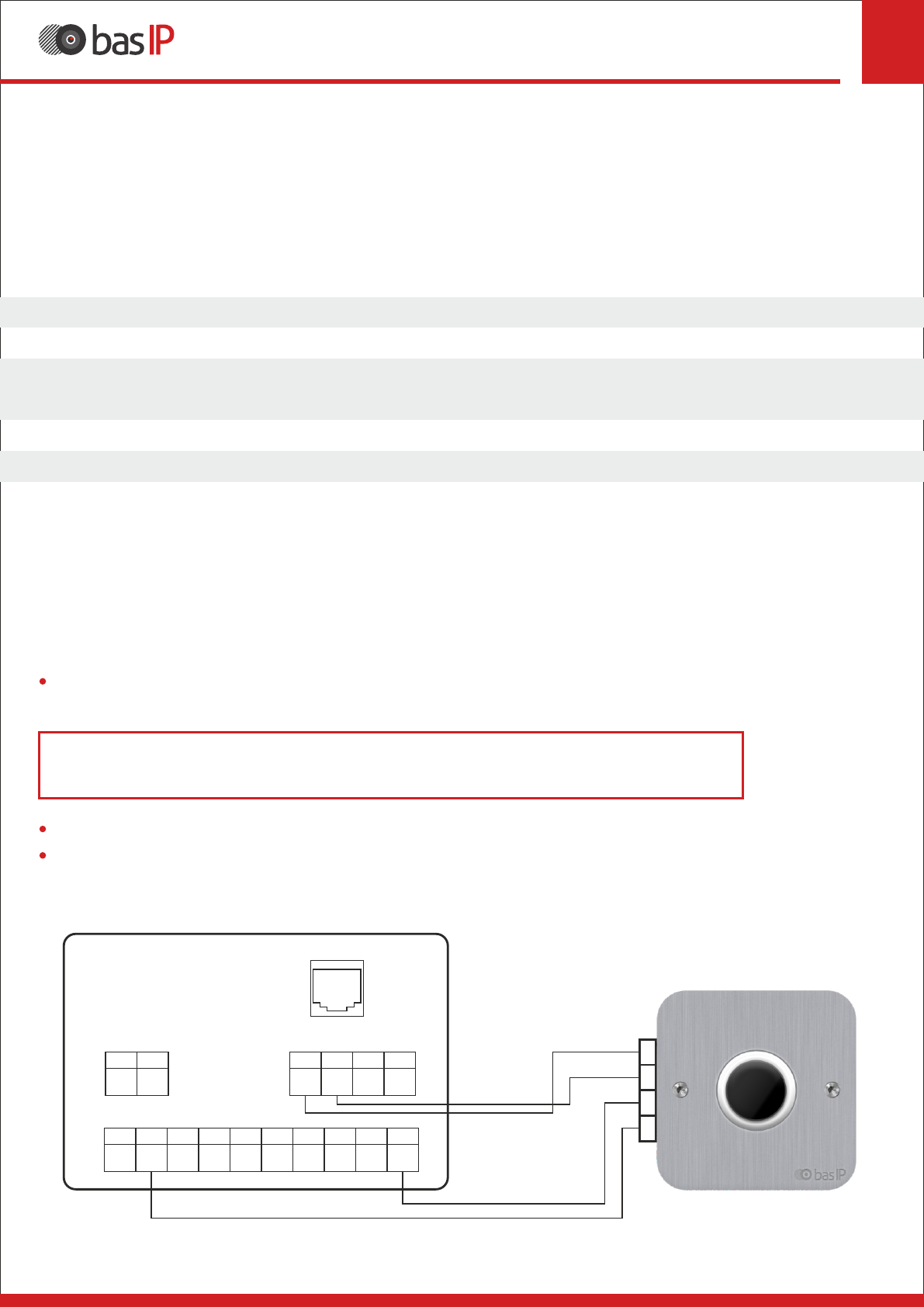

Схема подключения основных элементов к монитору

1

2

Питание

+12

V GND

LAN (PoE)

RS485

1

2

3

4

+12

V GND 485+ 485-

1

2

3

4

5

6

7

8

9

10

GND

+Us

AL1 AL2 AL3 AL4 AL5 AL6 AL7 AL8

+

12

V
G

N

D
C

O

M

N

O

Динамик / Сигнализация

Звонок
