ZUBR 43056 - Инструкция по эксплуатации

Руководство по эксплуатации

Гидравлический домкрат

подкатной
43056-2, 43056-2-K

Назначение и область применения

Гидравлический домкрат представляет собой устройство с ручным при

-

водом,  предназначенное  для  поднятия  грузов.  Домкрат  располагается

при  подъеме/опускании  под  грузом,  исключая  необходимость  использо

-

вания вспомогательных сооружений, канатов или цепей и т.п.
Домкрат прост в эксплуатации и удобен при поднятии грузов, особенно,

при обслуживании автомобиля: замене колеса, тормозных колодок, ша

-

ровых опор, при ремонте выпускной системы и т.п.

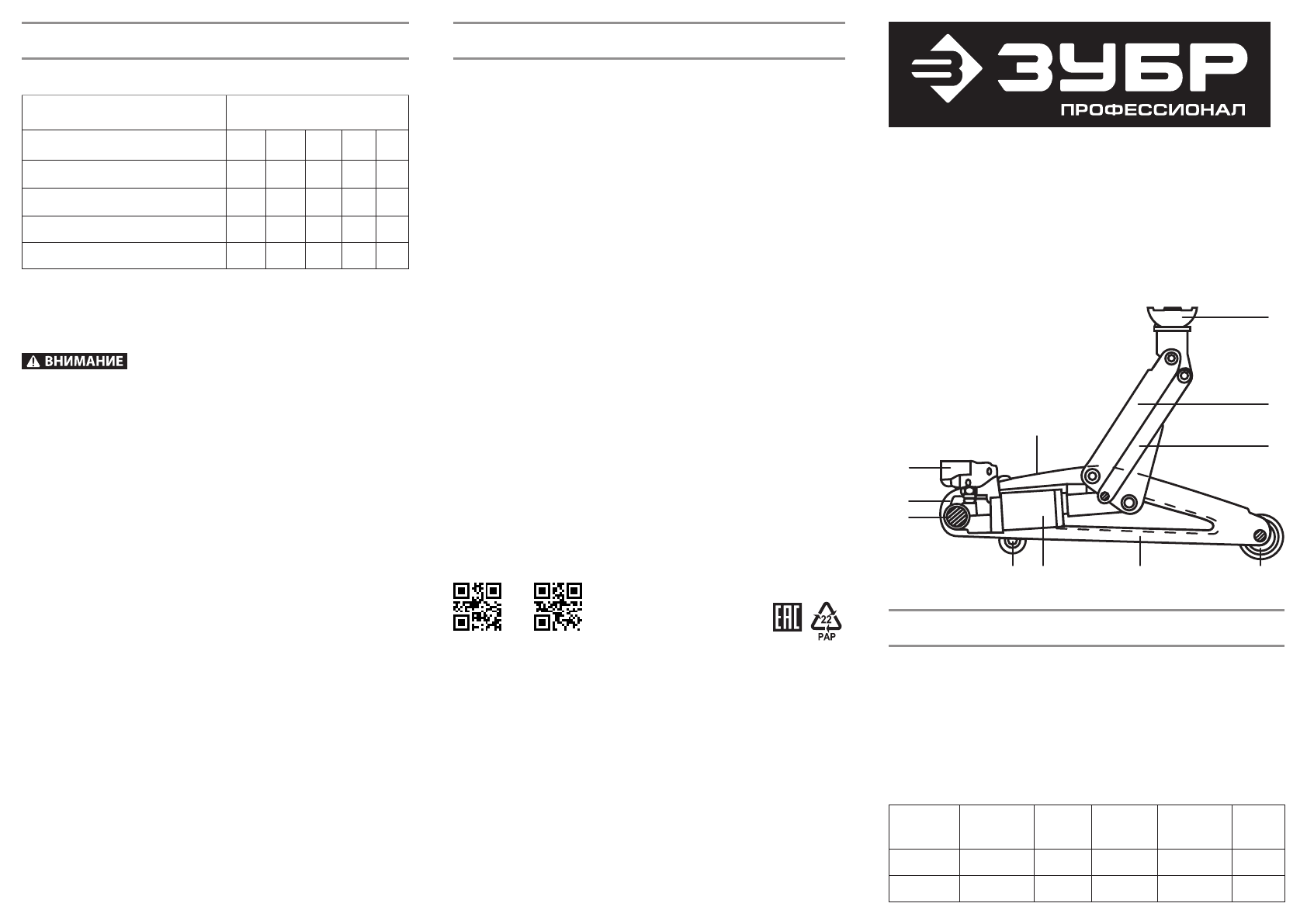

Технические характеристики

1.  Шпиндель

2.  Боковая пластина корпуса

3.  Ролик

4.  Переднее колесо

5.  Опорная чашка

6.  Подъемная платформа

7.  Рамка подъемной платформы

8.  Кожух

9.  Кронштейн

10.  Перепускной клапан

11.  Узел гидравлической системы

Гарантийные обязательства

1.

Настоящая  гарантия  не  ограничивает  законных  прав  потребителей,

предоставленных им действующим законодательством РФ.

2.

 Гарантийные  обязательства  распространяются  только  на  неисправ

-

ности,  выявленные  в  течение  гарантийного  срока  и  обусловленные

производственными и конструктивными факторами.

3.

 Срок службы 10 лет со дня продажи.

4.

Неисправные  узлы  инструментов  в  течение  гарантийного  срока  ре

-

монтируются или заменяются новыми. Решение о целесообразности

их замены или ремонта остается за специализированным сервисным

центром.  Заменяемые  детали  переходят  в  собственность  службы

сервиса.

5.

Срок гарантии составляет 12 месяцев со дня продажи.

6.

Гарантийный ремонт не осуществляется в следующих случаях:

`

при  использовании  оборудования  не  по  назначению,  указанному

в руководстве по эксплуатации;

`

при механических повреждениях оборудования;

`

при  возникновении  неисправности  из-за  действия  непреодолимой

силы,  а  также  из-за  неблагоприятных  атмосферных  или  иных  внеш

-

них  воздействий  на  изделие,  таких,  как  дождь,  снег,  повышенная

влажность, нагрев, агрессивные среды и др.;

`

при  естественном  износе  оборудования  (полная  выработка  ресурса,

сильное внутреннее или внешнее загрязнение, ржавчина);

`

при возникновении повреждений из-за несоблюдения предусмотрен

-

ных руководством условий эксплуатации;

`

при  попадании  в  оборудование  посторонних  предметов,  например,

песка, камней, материалов или непредусмотренных жидкостей;

`

при  повреждении  изделия  вследствие  несоблюдения  правил  хране

-

ния, указанных в руководстве по эксплуатации;

`

после  попыток  самостоятельного  вскрытия,  ремонта,  внесения  кон

-

структивных изменений;

`

при повреждении изделия из-за неправильной транспортировки. Обо

-

рудование  должно  перевозиться  в  собранном  виде  в  упаковке,  пре

-

дотвращающей механические или иные повреждения и защищающей

от неблагоприятного воздействия окружающей среды.

Устранение неполадок

Возможные неисправности и методы их устранения

Неисправность

Меры к устранению

Домкрат не опускается полностью

А

В

Домкрат не опускает груз

Б

Домкрат не поднимается

на максимальную высоту

А

Г

Домкрат опускается

под воздействием груза

А

Б

Домкрат не поднимает груз

Б

Г

Д

А.

В системе воздух (cм. «Удаление воздуха из системы»).

Б.

Неплотно закрыт перепускной клапан. Закройте перепускной клапан

плотнее (но не сорвите его).

В.

Возвратная  пружина  подъемной  платформы  может  быть  сломана

или не закреплена. Замените пружину.

Данную работу рекомендуется проводить в сервисном центре.

Г.

Низкий  уровень  рабочей  жидкости  в  домкрате.  Добавьте  рабочую

жидкость (см. «Замена или добавление рабочей жидкости»).

Д.

Перегрузка. Уменьшите нагрузку на домкрат.

Примечание:

  в  силу  технической  сложности  изделия,  критерии  пре

-

дельных  состояний  и  состояние  критического  отказа  не  могут  быть

определены  пользователем  самостоятельно.  В  случае  явной  или

предполагаемой  неисправности  обратитесь  к  приведенной  выше  та

-

блице. Если неисправности в перечне не оказалось или Вы не смогли

устранить  ее,  обратитесь  в  специализированный  сервисный  центр.

Заключение о предельном состоянии изделия или его частей, а также

о критическом отказе оборудования сервисный центр выдает в форме

соответствующего Акта.

МАТЕРИАЛ: СТАЛЬ, ПЛАСТИК. ГАРАНТИЯ: 1 ГОД. СРОК ГОДНОСТИ: 10 ЛЕТ. ТРАНСПОРТИРОВКУ И ХРАНЕНИЕ ОСУ-ЩЕСТВЛЯТЬ В ОТГРУЗОЧНОЙ ТАРЕ ИЛИ КЕЙСЕ (ДЛЯ МОДЕЛЕЙ, В КОТОРЫХ КЕЙС ВХОДИТ

В КОМПЛЕКТ ПОСТАВКИ). СОДЕРЖИТЕ ДОМКРАТ В ЧИСТОТЕ. ИЗБЕГАЙТЕ ВОЗДЕЙСТВИЯ ВЛАГИ. ПРИ ПОПАДАНИИ ВЛАГИ ТЩАТЕЛЬНО ПРОТРИТЕ СУХОЙ ГЛАДКОЙ ТКАНЬЮ ВСЕ ДЕТАЛИ ДОМКРАТА. КОГДА

ДОМКРАТ НЕ ИСПОЛЬЗУЕТСЯ, ПОРШЕНЬ И ПЛУН-ЖЕР НАСОСА ДОЛЖНЫ БЫТЬ В НИЖНЕМ ПОЛОЖЕНИИ, В ПРОТИВНОМ СЛУЧАЕ ПРОИСХОДИТ ИСПАРЕНИЕ СМАЗКИ, ЧТО МОЖЕТ ПРИВЕСТИ К КОРРОЗИИ

И НЕПРАВИЛЬНОЙ РАБОТЕ ДОМКРАТА. ЗАПРЕЩЕНО УТИЛИЗИРОВАТЬ ВМЕСТЕ С БЫТОВЫМИ ОТХОДАМИ. ИЗГОТОВЛЕНО КОМПАНИЕЙ «KRAFTOOL I/E GMBH» ГЕРМАНИЯ, БЁБЛИНГЕН, ОТТО-ЛИЛИ-ЕНТАЛЬ

25 В КНР (KRAFTOOL I/E GMBH OTTO-LILIENTHAL-STR. 25, 71034 BÖBLINGEN, DEUTSCHLAND). УПОЛНОМОЧЕН-НАЯ ОРГАНИЗАЦИЯ ПО ВОПРОСАМ КАЧЕСТВА НА ТЕРРИТОРИИ РФ АО «ЗУБР ОВК» 141002 МО-

СКОВСКАЯ ОБЛ., Г. МЫТИЩИ-2, А/Я 36

АО «ЗУБР ОВК»   141002, Московская область, г. Мытищи 2, а/я 36

9

10

1

8

3 11

2

4

6

5

7

43056-2

43056-2-K

Артикул

Грузо-

подъемность, т

Упаковка

Высота

подхвата, мм

Максимальная

высота

подъема, мм

Вес

нетто, кг

43056-2

2

Коробка

85

330

10

43056-2-K

2

Кейс

85

330

11
