Технические характеристики
Назначение и область применения
Реечный домкрат представляет собой устройство с ручным приводом,
предназначенное для поднятия грузов массой до 3 тонн. Реечный дом-
крат также, при наличии вспомогательных приспособлений, может быть
использован в качестве ручной лебедки.
Подготовка к работе
1. Перед началом использования домкрата внимательно прочтите ин-
струкцию по эксплуатации.
2. Удостоверьтесь, что вес груза не превышает номинальной грузоподъ-
емности домкрата.
3. Внимательно осмотрите домкрат перед использованием. Убедитесь,
в комплектности и отсутствии видимых механических повреждений.
4. Убедитесь, что рейка прямая и в ее отверстиях нет посторонних
предметов.
5. Домкрат должен быть тщательно смазан.
Домкрат должен поднимать не менее 50 кг, иначе подъемная площадка
при опускании груза будет падать, вместо равномерного опускания по рейке.
Порядок работы
Подъем груза:
1. Установите домкрат под груз на ровную поверхность. Поднимите пе-
реключатель в верхнее положение как показано на рис. 1 и убедитесь,
что он зафиксировался в этом положении.
2. Установите рукоять в вертикальное положение и с помощью рукояти,
поднимайте подъемную площадку до тех пор, пока не достигнете на-
чального уровня подъема. Убедившись, что никаких препятствий для
подъема груза нет, приступайте к подъему груза.
3. Плавно опустите рукоять. Как только рукоять опустится, вы услышите
характерный щелчок – это означает что первый подъемный штифт (13)
встал на свое место, оказавшись в отверстии рейки (3). Далее подни-
майте рукоять до второго щелчка, это будет означать, что второй подъ-
емный штифт (13) встал на свое место, оказавшись в отверстии рейки
(3). Повторите этот процесс для достижения требуемой высоты подъема.
Не удлиняйте рукоять, это может привести к повреждению домкрата.
Всегда держите рукоять в горизонтальном положении.
Опускание груза
1. Приняв все необходимые меры безопасности, убедитесь, что рукоять
находится в горизонтальном положении, установите переключатель в
положение опускания груза, как показано на рис.2.
2. Держите рукоять в горизонтальном положении, поднимайте и опу-
скайте ее точно так же, как при подъеме груза.
Руководство по безопасности
`
Домкрат предназначен для использования на твердых ровных
поверхностях, которые способны выдержать массу груза. Исполь-
зование домкрата на неровной поверхности может стать причиной
неустойчивости оборудования и опрокидывания груза.
`
Не превышайте грузоподъемность домкрата.
`
Не используйте домкрат для удержания груза на весу.
`
При работе с грузом используйте страховочные приспособления
(«башмаки», стойки).
`
Будьте осторожны во время подъема и опускания груза. Не увеличи-
вайте массу груза во время подъема. Не опускайте груз слишком
быстро и не останавливайтесь на середине подъема.
`
При поднятии автомобиля всегда подкладывайте «башмаки» под
колесо, которое находится по диагонали от поднимаемого, для
предотвращения смещения груза.
`
Устанавливайте домкрат только под точки подхвата транспортного
средства, которые специально предусмотрены для этого производителем.
`
Не используйте изделие при наличии видимых механических по-
вреждений, которые могут привести к травмам персонала и/или
нанести ущерб имуществу.
`
Не вносите изменений в конструкцию домкрата.
`
Все ремонтные работы должны проводиться только специалистами
сервисных центров.
`
Несоблюдение данных требований может стать причиной несчаст-
ного случая и/или нанесения ущерба имуществу.
`
Не допускается использование домкрата в качестве лебедки
с нагрузкой свыше 2250 кг.
Комплектация
Домкрат реечный в сборе
1 шт.
Руководство по эксплуатации
1 экз.

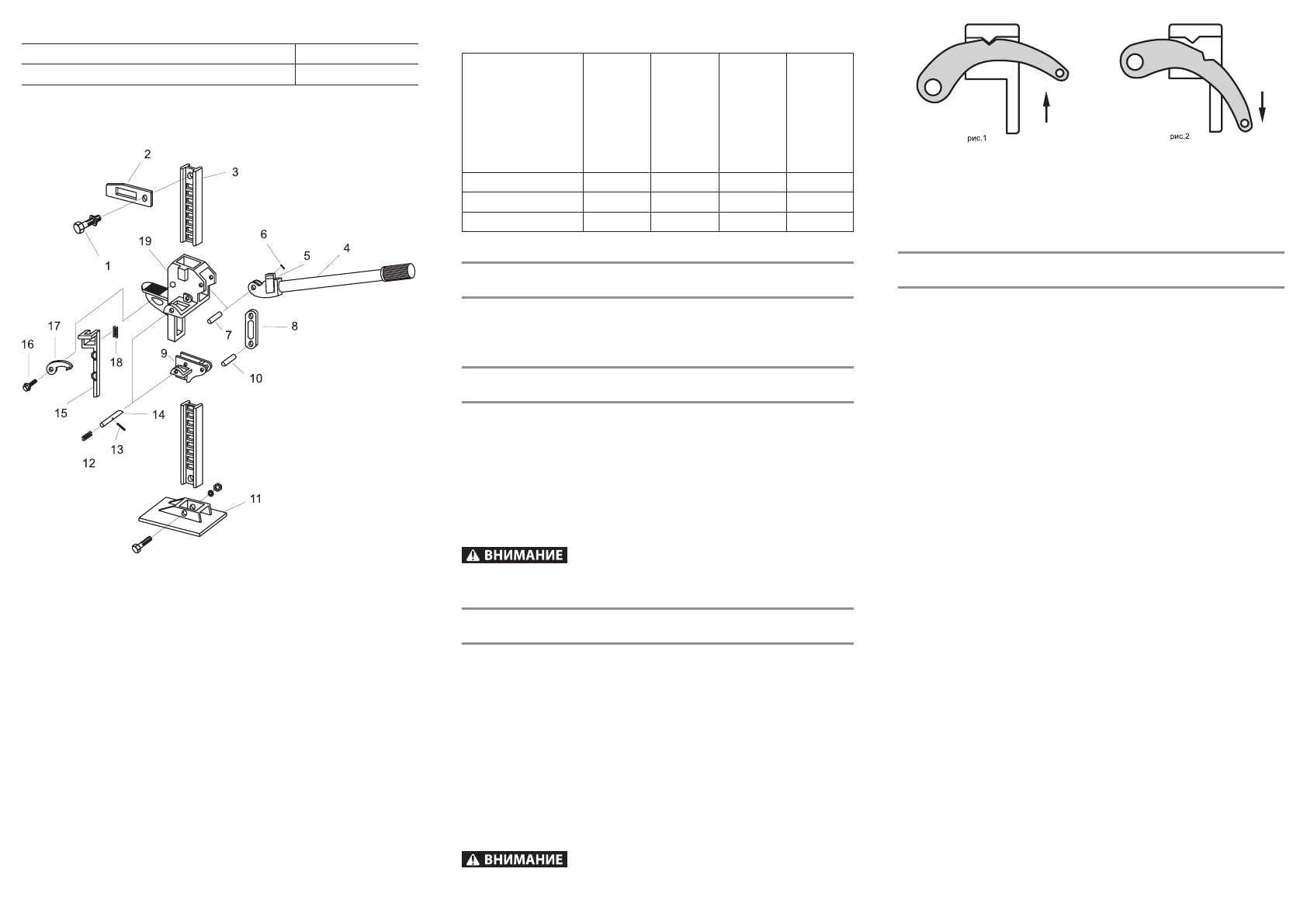

Схема изделия
1.
Болт М12/Гайка М12/Шайба
1 шт.
2.
Верхний захват
1 шт.
3.
Рейка
1 шт.
4.
Стальная рукоять
1 шт.
5.
Патрубок
1 шт.
6.
Шпилька
2 шт.
7.
Штифт
1 шт.
8.
Соединительная пластина
1 шт.
9.
Нижняя подъемная площадка
1 шт.
10. Штифт
1 шт.
11. Опорный «башмак»
1 шт.
12. Пружина
2 шт.
13. Подъемный штифт
2 шт.
14. Стопорный шплинт
2 шт.
15. Фиксатор подъема/спуска
1 шт.
16. Болт М8/Шайба
1 шт.
17. Переключатель
1 шт.
18. Пружина
1 шт.
19. Верхняя подъемная площадка с захватом
1 шт.
Артикул
Миним
альная
гр
уз
опо
дъе
мно
сть, кг
М
ак
сим
альная
гр
уз
опо
дъе
мно
сть, кг
Миним
альная
высо
та по
дхв
ата, мм
М
ак
сим
альная
высо
та по
дхв
ата, м
43045-3-070_z01
50
3000
125
660
43045-3-110_z01
50
3000
125
1020
43045-3-135_z01
50
3000
125
1330
Характеристики
