Механизм фиксации подъѐмного рычага.

Некоторые  модели  оснащены  фиксацией  подъѐмного  рычага,  что

позволяет  в  исключительных  случаях  использовать  домкрат  как  подставку
под машину.

При движении подъемного рычага вверх под действием насоса зубцы с

обратной стороны рычага  оттягивают фиксирующий штифт вперед.

В положениях, равных высоте поднятия седла немного выше, чем 225, 295

и 350 мм, штифт перескакивает через соответствующий зубец, и раздается
щелчок. Это означает, что штифт установился в положение готовности к
блокировке подъемного рычага. Для последующей блокировки необходимо
открыть  запорный  клапан,  подъемный  рычаг  немного  опустится,  и  зубцы
упрутся  в  фиксирующий штифт. Подъемный рычаг заблокируется, седло
окажется на высоте 225 мм от поверхности.

Чтобы  разблокировать  рычаг,  необходимо  закрыть  запорный  клапан,

вставить  рукоятку  в  приемное гнездо насоса и покачать ею вверх-вниз.
Рычаг начнет подниматься и тем самым освободит  фиксирующий  штифт.

Если продолжить поднимать рычаг, то аналогичным способом можно

заблокировать рычаг на высоте 295 мм, а затем –  на высоте 350 мм.

Если в фиксаторе нет необходимости, в случае, когда подъемный рычаг

полностью  опущен,  сделайте  шесть  полных  качков  рукояткой,  после  чего
опустите  вниз  блокирующий  рычаг  и  защелкните  его  в  клипсе.  Тем  самым
фиксирующий  штифт  не  будет  захватываться  зубцами.  Если  подъемный
рычаг поднят выше, чем шесть качков рукояткой, блокирующий рычаг можно
запереть  на  любой  высоте.  Перед  опусканием  подъемного  рычага
убедитесь, что блокирующий рычаг защелкнут в клипсе.  В противном случае
подъемный  рычаг  при  опускании  упрется  в  фиксирующий  штифт  и  дальше
опускаться не будет. Поверните с помощью рукоятки запорный клапан против
часовой  стрелки  не  более  чем  на  три  оборота  и,  когда  рычаг  полностью
опустится,  закройте  запорный  клапан,  повернув  его  рукояткой  по  часовой
стрелке  до  упора.  Когда  подъемный  рычаг  полностью  опустится,
блокирующий рычаг автоматически освободится.


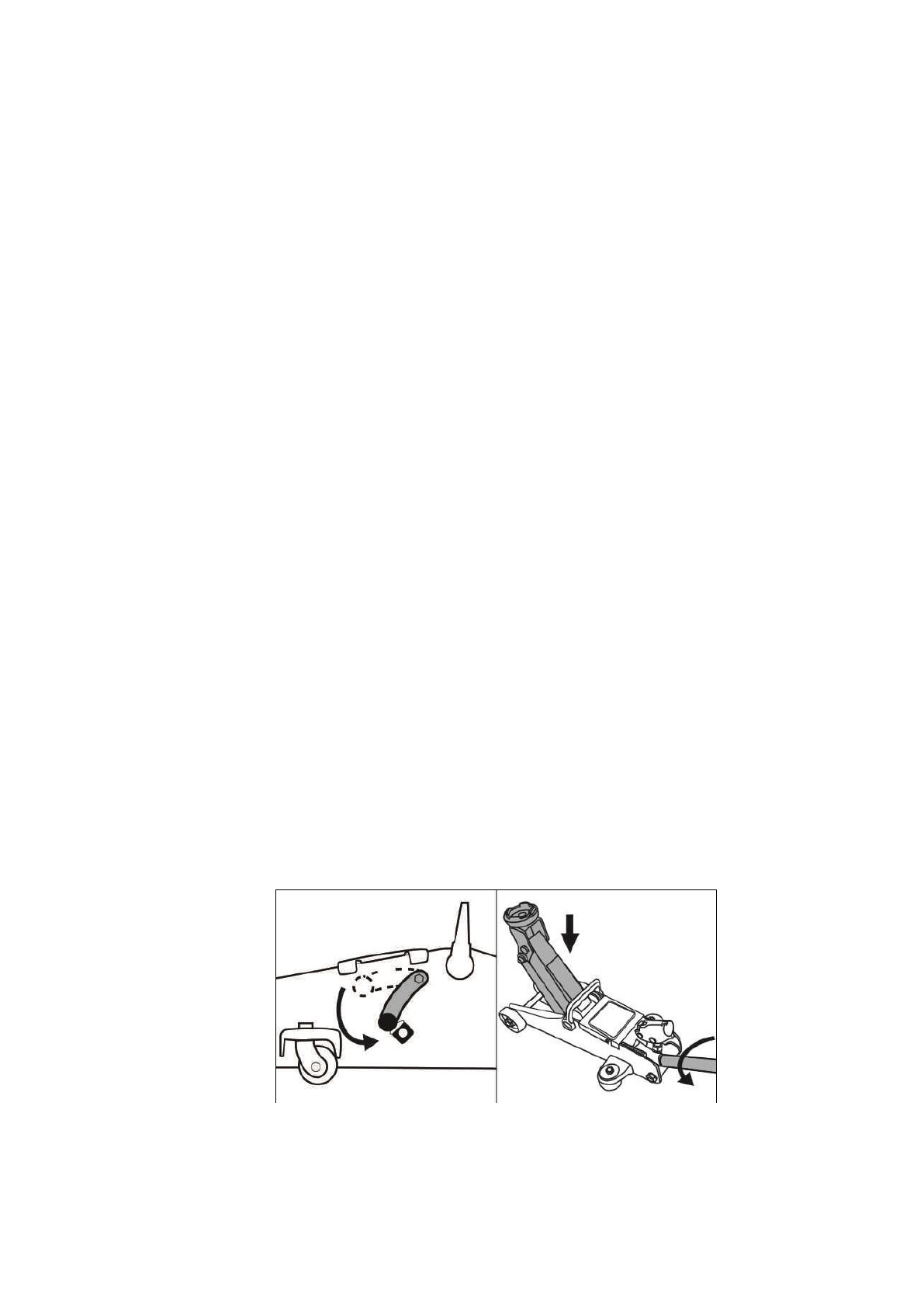

Рис. 7 Фиксация подъѐмного рычага
