HT-X1H

TINSRA007SJZZ

63

HT-X1H

Дополнительные ф

ункции

4

Установите шаблон и вкрутите два шурупа в стену
на расстоянии 130 мм друг от друга.

5

Затяните шурупы и удалите шаблон. Подвесьте
главный блок на головки шурупов и убедитесь в
надежности крепления.

ВНИМАНИЕ:

I

П р и   у с та н о в ке   н а   с т е н у   с о бл юд а й т е   о с т о р ож н о с т ь ,   ч т о б ы

предотвратить падение главного блока (2,2 кг).

I

Перед монтажом проверьте надежность стены. (Не устанавливайте

крепление к стене с облицовочной штукатуркой или побелкой. Главный
блок может упасть.) Если на стене имеется побелка или штукатурка,
обратитесь к квалифицированному специалисту по техобслуживанию.

I

Монтажные шурупы в комплект не входят. Используйте только

подходящие шурупы.

I

Убедитесь, что монтажные шурупы хорошо затянуты и плотно

прижимаются к главному блоку.

I

Установите главный блок на стену с помощью двух шурупов.

I

Выберите нужное расположение. В противном случае может произойти

несчастный случай или главный блок может быть поврежден.

I

Избегайте расположения на кровати, диване, резервуарах с водой,

раковине и стене в коридоре.

I

Фирма SHARP не несет ответственность за несчастные случаи,

произошедшие в результате неправильной установки.

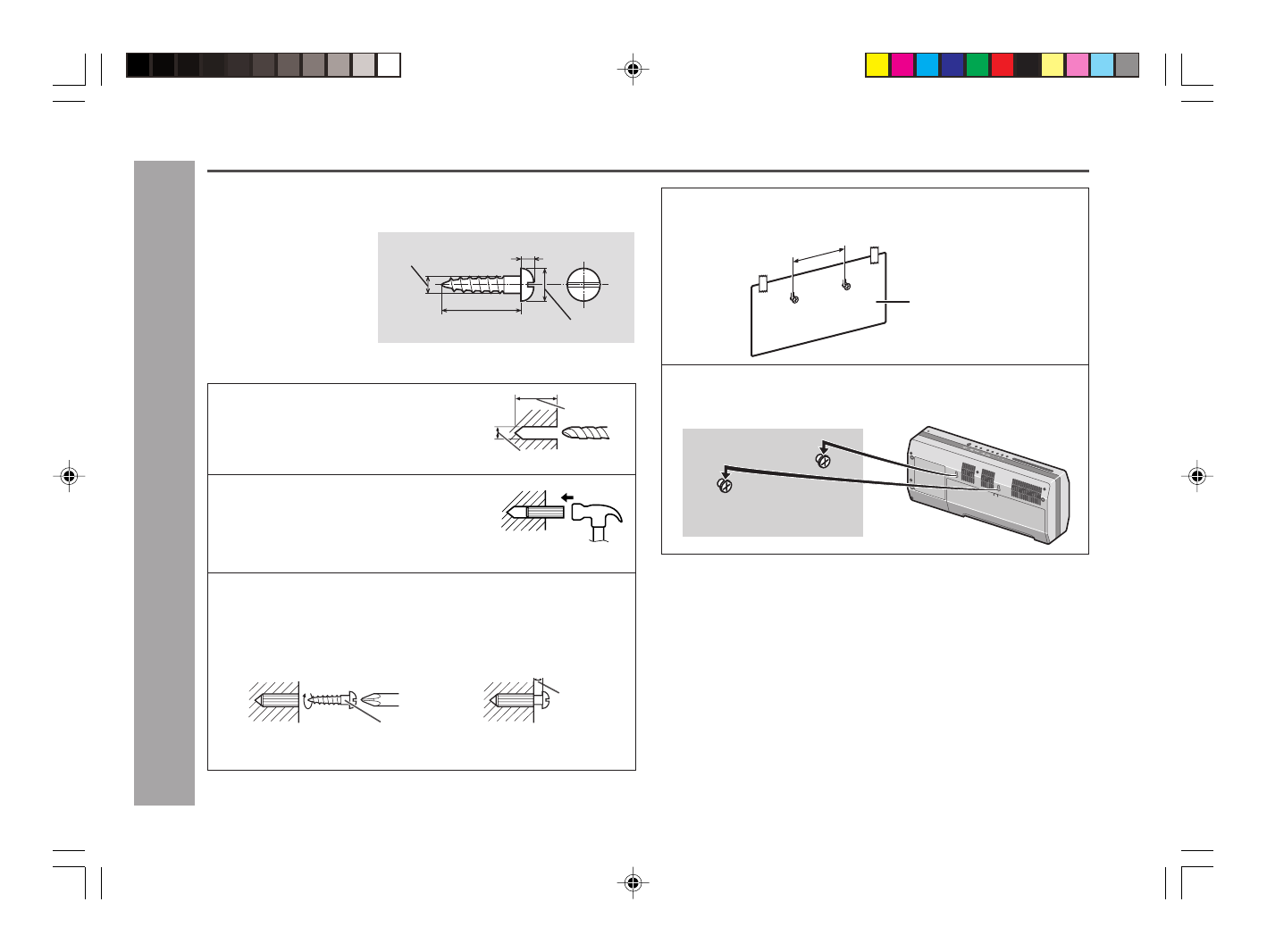

Установка главного блока на стену

5 мм

3.2 мм

Минимум 22 мм

9 мм

Подготовка:

Снимите стойку главного блока (выполните действия 1 - 2 на стр. 14).

Фирма Sharp
спроектировала главный
блок так, чтобы он мог
крепиться к стене.
Используйте подходящие
шурупы (не входят в
комплект). Смотрите
иллюстрацию,
касающуюся размера и
типа справа.

1

Сделайте дрелью отверстие в
стене.

2

Вбейте молотком дюбель в
отверстие так, чтобы
поверхность его торца
сравнялась с поверхностью
стены.

3

Вкрутите два шурупа для главного блока в стену,
как показано на иллюстрации.

Убедитесь, что два шурупа и стена выдерживают нагрузку 2,2 кг.

Вкрутите шурупы так, чтобы их головки выступали на 5,5 мм из
стены.

32 мм

8-9 мм

Шуруп настенного
монтажа

Поверхность
стены

Поверхность
стены

5.5 мм

Шаблон для
главного блока

130 мм

Поверхность стены
