RQ

T

8

7

6

7

13

Прос

те

 встано

вле

ння

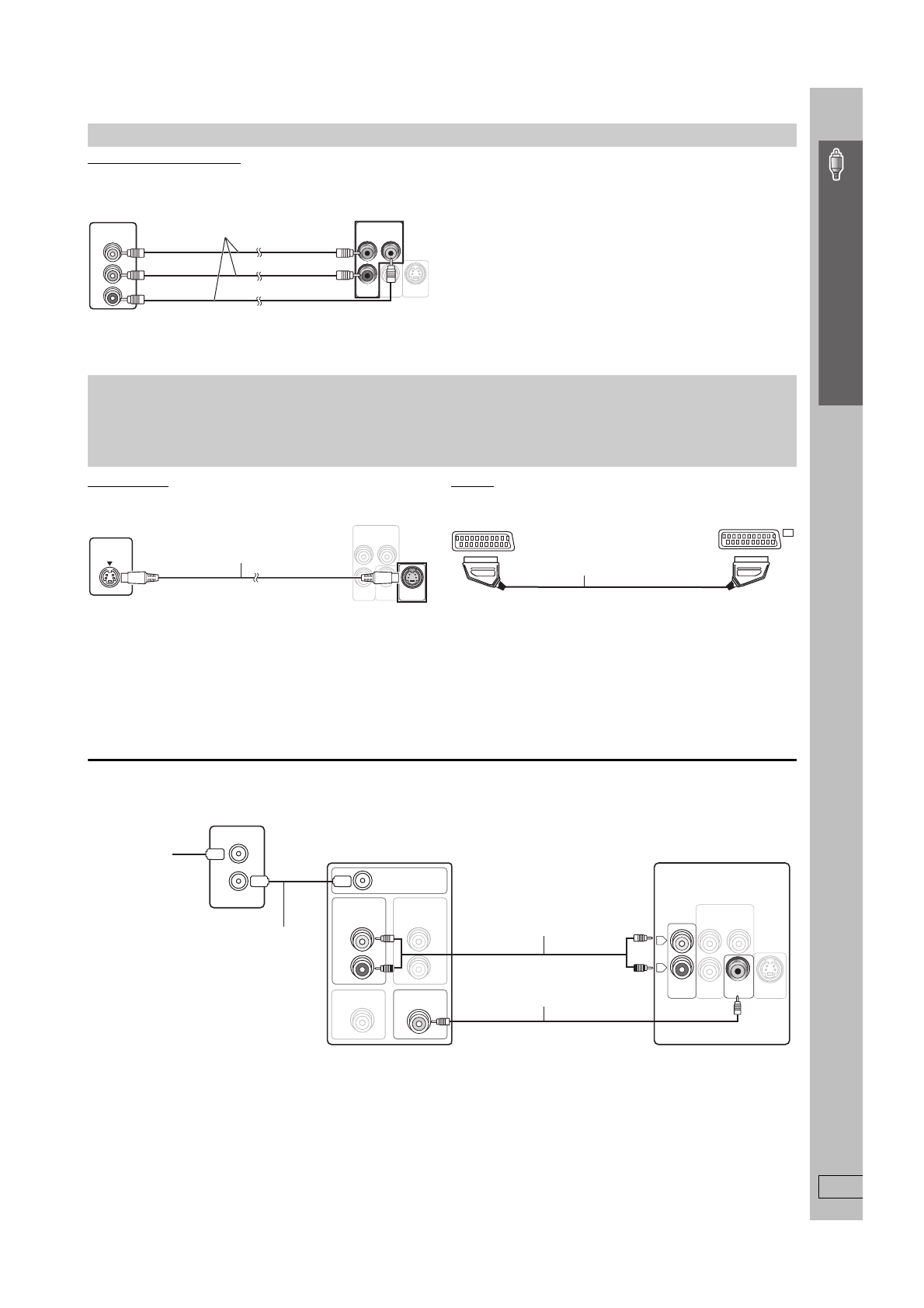

COMPONENT VIDEO OUT

≥

Використання терміналів COMPONENT VIDEO OUT

Термінали COMPONENT VIDEO OUT забезпечують чистіше
зображення, ніж термінал S-VIDEO OUT. Ці термінали можна
використовувати як для черезстрічкового, так і прогресивного
виходу. Підключення за допомогою цих терміналів виводить
окремо сигнали колірності (P

B

/P

R

) та сигнал яскравості (Y) для

досягнення високої точності відтворення кольорів.

≥

Опис терміналів компонентного відеовходу залежить від
телевізора або монітора (наприклад, Y/P

B

/P

R

, Y/B-Y/R-Y, Y/C

B

/C

R

).

Підключайте до терміналів однакового кольору.

≥

При використанні даного підключення виберіть “Video/YPbPr” або
“S-Video/YPbPr” у меню QUICK SETUP (

➜

стoр. 15). При виборі

“RGB/No Output” сигнал RGB виводиться з термінала SCART (AV),
але у цьому випадку жоден сигнал не виводиться з вихідних
терміналів компонентного відео.

S-VIDEO OUT

≥

Використання терміналу S-VIDEO OUT

Термінал S-VIDEO OUT забезпечує отримання яскравішого
зображення у порівнянні з терміналом VIDEO OUT завдяки
розділенню хроматичних сигналів (C) та сигналів яскравості (Y).
(Хоча загальні результати залежать від якості телевізора.)

SCART

≥

Використання терміналу SCART (AV)

Для покращення якості зображення апарат дозволяє змінити вихід
відеосигналу термінала SCART (AV) із “Video” на “S-Video” або
“RGB” у залежності від типу підключеного телевізора. Виберіть
“S-Video/YPbPr” або “RGB/No Output” у меню QUICK SETUP
(

➜

стoр. 15).

[HT995]

 Також встановіть “Video Output” на “Off”

(

➜

стoр. 30, Закладка “HDMI”).

Це аудіо підключення дасть змогу відтворювати аудіозаписи з
телевізора у системі домашнього театру. Див. “Використання
іншого обладнання” (

➜

стoр. 38).

∫

Підключення скриньки кабельного телебачення або відеомагнітофона

Інші відео підключення для поліпшення якості зображення

VIDEO

OUT

S-VIDEO

OUT

P

B

P

R

Y

COMPONENT

VIDEO IN

P

R

P

B

Y

COMPONENT VIDEO OUT

Телевізор

(не входить у
комплект)

Задня панель
основного апарата

Відеокабелі

(не входять у комплект)

Для перегляду відео з прогресивною розгорткою

≥

Підключіть телевізор, сумісний з прогресивним виходом.

1

[HT995]

Виставте “Video Output” на “Off” (

➜

стoр. 30, Закладка “HDMI”).

2

Виставте “Video Output Mode” на “480p” або “576p”, а тоді виконуйте вказівки на екрані меню (

➜

стoр. 25, Picture Menu).

≥

Телевізори Panasonic з вхідними терміналами 625 (576)/50i·50p, 525 (480)/60i·60p сумісні з прогресивною розгорткою. Якщо у вас
інша марка телевізора, порадьтеся з виробником.

VIDEO

OUT

S-VIDEO

OUT

P

B

P

R

Y

S-VIDEO

IN

COMPONENT VIDEO OUT

Телевізор

(не входить у комплект)

Кабель S-video

(не входить у комплект)

Задня панель
основного апарата

AV

AV

Телевізор

(не входить у комплект)

Кабель Scart

(не входить у комплект)

Задня панель
основного апарата

RF IN

RF OUT

RF IN

AUDIO

OUT

L

R

VIDEO IN

AUDIO

IN

VIDEO OUT

AUX

AUX

VIDEO

VIDEO

OUT

OUT

S-VIDEO

OUT

P

B

P

R

Y

L

R

COMPONENT VIDEO OUT

Телевізор

(не входить у комплект)

Відеокабель

(входить у комплект)

Задня панель
основного апарата

Аудіокабель

(не входить у комплект)

≥

Замість цього підключення можна
використовувати кабельне
підключення scart (

➜

вгорі).

РЧ-кабель

(не входить у
комплект)

Скринька кабельного телебачення або відеомагнітофон

(не входять у комплект)

До скриньки
кабельного
телебачення
або телеантени

[HT995]

Ви можете використовувати термінал
TV AUDIO IN як аудіовхід при
підключенні інших зовнішніх пристроїв
(наприклад, касетного
відеомагнітофона). Виберіть “TV” як
вхідне джерело (SELECTOR

➜

стoр. 16).

Ауді

о- та ві

део

п

ід

кл

ючен

ня
