RQ

T

8

6

1

0

7

Прос

те

 встано

вле

ння

∫

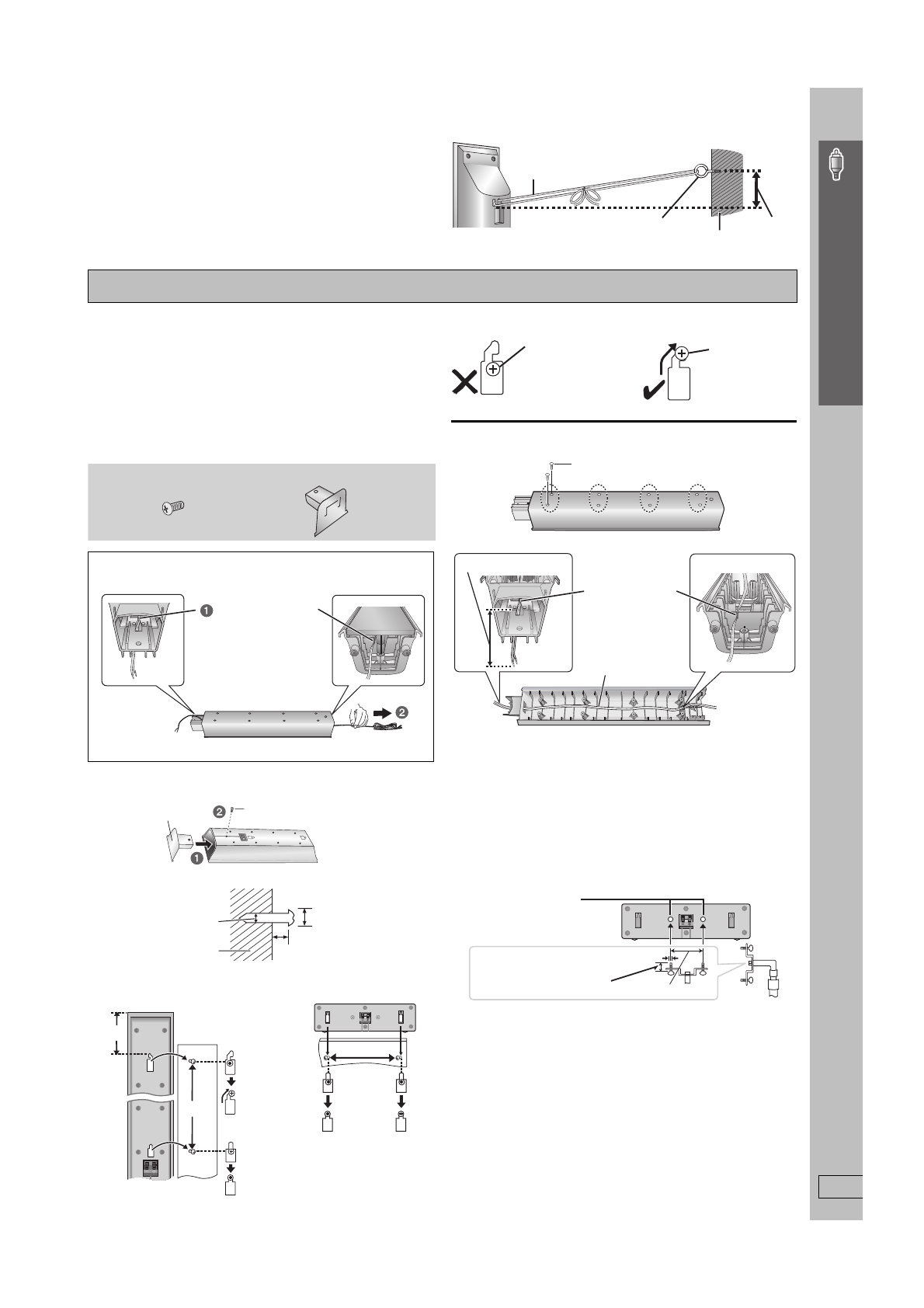

Захист колонок від падіння

≥

Придбайте відповідні гвинти з вушками для кріплення їх у
стінах або колонах.

≥

Зверніться за інформацією до кваліфікованого
будівельника стосовно кріплення колонок до бетонної стіни
або нестійкої поверхні. Неналежне прикріплення колонок
може призвести до пошкодження стіни або колонок.

∫

Прикріплення до стіни

Колонки (крім сабвуфера) можна кріпити також до стіни.

≥

Стіна або колона, на які кріпляться колонки мають
витримувати понад 10 кг на кожен гвинт. При монтуванні
колонок на стіні зверніться за консультацією до
кваліфікованого будівельника. Неналежне прикріплення
колонок може призвести до пошкодження стіни або колонок.

≥

Щоб уникнути падіння передніх колонок або колонок
об’ємного звучання при закріпленні їх на стіні,
рекомендуємо використовувати для страховки шнурок (не
входить у комплект).

1

Прикріпіть заглушку до передньої колонки або колонки
об’ємного звучання.

2

Закрутіть гвинт (не входить у комплект) у стіну.

3

Посадіть колонку на гвинт(и) з отвором(ами).

Прикріплення кабеля колонки до стояка

1

Відкрутіть усі вісім гвинтів зі стояка і зніміть сітку колонки.

2

Вставте кабель.

3

Прикріпіть сітку колонки гвинтами.

∫

Кріплення стояків колонои

(не входять у комплект)

(для центральної колонки)

Перед придбанням стояків упевніться, що вони відповідають
нижченаведеним вимогам.
Заміряйте діаметр та довжину гвинтів, а також відстань між
ними, як показано на малюнку.

≥

Стояки повинні витримувати вагу понад 10 кг.

≥

Стояки повинні бути стійкими навіть при кріпленні на них
колонок у найвищій позиції.

Шнурок

 (не входить у комплект)

Протягніть від стіни до колонки та
міцно прив’яжіть.

Задня панель
колонки

Стіна

Прибл.
150 мм

Кріпильна петля

(не входить у
комплект)

Варіанти встановлення колонок

Підготовка передніх колонок та колонок об’ємного звучання

1

Витягніть кабель колонки зі стояка.

2

Підключіть кабель (

➜

стoр. 6).

4 Заглушки

4 Гвинти

Витягніть кабель з
паза.

Гвинт

Міцно затягніть.

Заглушка

‰

7,5   до 9,5 мм

5 , 0   до 7,0 мм

Стіна або колона

‰

4,0 мм

106 мм

200 мм

340 мм

Центральна колонка

передні колонки та колонки
об’ємного звучання

При розташуванні
гвинта таким чином
колонка може впасти,
якщо її перемістити
вліво або вправо.

Перемістіть
колонку таким
чином, щоб
гвинт зайняв
цю позицію.

Наприклад

Гвинт

Втисніть кабель
колонки в паз.

Прибл. 15 см

Кабель

Стояк колонки

(не входить у комплект)

Товщина пластини
плюс 7 мм до 10 мм

5 мм, крок різьби 0,8 мм

Металеві отвори
для гвинтів

Для кріплення до
стояків колонок

60 мм

Ск

ладанн

я передні

х

 к

о

л

о

н

ок та

 ко

ло

но

к

об’ємно

го

 зв

учан

ня
