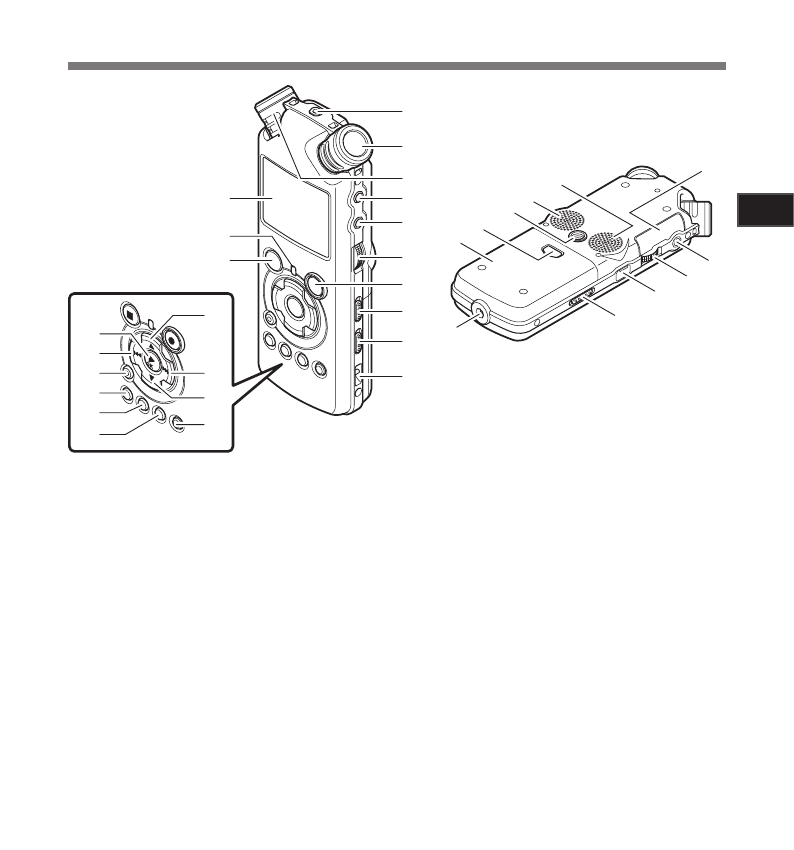

Названия составных частей

1

 Гнездо

REMOTE

П о д к л ю ч и т е   п р и е м н и к   д л я   и с п о л ь з о в а н и я

э к с к л ю з и в н о г о   к о м п л е к т а   д и с т а н ц и о н н о г о

управления  RS30W  (опционные).  Это  позволит

у п р а в л я т ь   ф у н к ц и я м и   з а п и с и   и   о с т а н о в к и

основного  устройства  с  пульта  дистанционного

управления.

2

 Встроенный стереомикрофон (R)

3

.

Встроенный стереомикрофон (L)

4

 Гнездо

LINE IN

5

 Гнездо

MIC

6

 Диск

REC LEVEL

7

Кнопка

REC

s

  Индикаторный сигнал записи (LED)

8

 Переключатель

MIC SENSE HIGH/LOW

9

Переключатель

LOW CUT ON/OFF

0

 Прорезь для ремешка

!

 Дисплей (ЖК-экран)

@

 Индикаторный сигнал

PEAK

 (LED)

#

 Кнопка

STOP

4

$

 Кнопка

2

%

 Кнопка

9

^

 Кнопка

3

&

 Кнопка

LIST

*

 Кнопка

MENU

(

 Кнопка

A-B REPEAT

)

 Кнопка

Fn

-

 Кнопка

ERASE

=

 Кнопка

0

q

 Кнопка

`

/

OK

w

 Крышка отсека карты

e

 Гнездо

EAR

r

 Диск

VOLUME

t

 Порт

USB

y

 Переключатель

POWER

/

HOLD

u

 Гнездо для питания

i

 Крышка отделения батареек

o

 Кнопка  высвобождения  фиксатора

крышки

p

 Гнездо для штатива

[

 Встроенный стереодинамик (R)

]

 Встроенный стереодинамик (L)
