ДАТЧИК ОТКРЫТИЯ ДВЕРИ/ОКНА
Ajax
®
WS-402
ПАСПОРТ
ВВЕДЕНИЕ
Настоящий паспорт предназначен для изучения устройства и принципа действия, порядка
установки и монтажа, правил эксплуатации, транспортирования и хранения датчика открытия
двери/окна AJAX
®
WS-402, далее – датчик.
1. НАЗНАЧЕНИЕ
1.1 Беспроводный датчик открытия двери/окна AJAX
®
WS-402, функционирующий в со-
ставе охранной системе AJAX
®
, принимающей сигналы по протоколу CONQUISTADOR,
предназначен для детектирования открытия дверей, окон и т.д
1.2 Датчик работает в автономном режиме и питается от батареи CR2
2. ФУНКЦИИ И ОСОБЕННОСТИ ДАТЧИКА
2.1 Датчик беспроводной, легко устанавливается и настраивается без специальных знаний
2.2 Монтаж датчика не повредит ремонт
2.3 Регулярно передает сигналы тестирования на центральный блок. В случае, если датчик по-
пытаются украсть или сломать, Вы немедленно узнаете об этом
2.4 Передает сигнал о разряде батареи на центральный блок
2.5 Передает сигнал по беспроводному протоколу CONQUISTADOR
2.6 Передаваемая информация надежно защищена от перехвата при помощи плавающего кода
2.7 Максимальное расстояние между датчиком и центральным блоком составляет 400 м (при
условии прямой видимости)
2.8 При передаче используется авторский алгоритм защиты от наложения сигналов, что по-
зволяет избежать потери информации при одновременной сработке нескольких датчиков.
2.9 Передаваемая информация защищается при помощи специального помехоустойчивого
кодирования. Это позволяет передавать сигнал на большие расстояния даже при наличии
большого количества радиочастотных помех
2.10 Работает с приемником беспроводных датчиков AJAX
®
RR-104 и централью AJAX
®
WGC-103
2.11 Датчик использует частоту общего назначения 868 МГц для передачи сигнала. Она не тре-
бует лицензии на использование
2.12 Срабатывание при расстоянии между магнитом и герконом 1 см.
2.13 Возможность выбора режима работы и оповещения: только контроль окрытия (энергос-
берегающий режим) или полный контроль состояния (более информативный, но и более
энергопотербляющий режим)
2.14 Оборудован клеммным контактом для подключения проводных датчиков, в том числе дат-
чиков открытия для установки на металлические поверхности
2.15 Защищен от вскрытия и от отрыва от стены тампером
2.16 Благодаря специальному алгоритму энергосбережения работает от батареи CR2 до
5-ти лет. Cрок работы зависит от качества элемента питания. Батарейка в комплекте
предназначена для тестирования оборудования. Для работы рекомендуется приобре-
сти новую
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКА
ХАРАКТЕРИСТИКА
ЗНАЧЕНИЕ
Тип датчика
беспроводной
Тип монтажа
накладной
Порог срабатывания
1 см
Возможность наружного применения
нет
Наличие клеммы для подключения проводных датчиков
есть
Защита от взлома тампером
есть
Максимальное расстояние между датчиком и централью
400 м
Частота передачи
868 МГц
Мощность радиосигнала датчика
10 мВт
Модуляция радиосигнала датчика
ООК
Клеммник для подключения проводных датчиков
есть
Тип элемента питания
батарея типа CR2
Срок работы датчика от одного элемента питания
до 5-ти лет
Рабочее напряжение
3,6 В
Потребляемый ток в режиме бездействия/тревоги
1 мкА/27 мА
Диапазон рабочих температур
от 0С до +40С
Рабочая влажность
до 90%
Размеры (ВхШхГ)
71х36х16 мм
Гарантия
12 месяцев
4. КОМПЛЕКТНОСТЬ
Комплектность поставки соответствует таблице:
ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛ-ВО
ПРИМЕЧАНИЕ
AJAX® WS-402
Датчик движения
1 шт.
AJAX® WS-402 ПС
Паспорт
1 шт.
CR2
Элемент питания
1 шт.
Упаковка
1 шт.
5. УСТРОЙСТВО И РИНЦИП РАБОТЫ
5.1. Датчик состоит из двух частей – магнита и блока с герконом.
5.2 Принцип работы датчика основан на свойствах геркона – элемента, проводящего ток
под действием магнитного поля. В нормальном состоянии магнит и блок с герконом
сомкнуты. Как только дверь, на которой установлен датчик, открывается – магнит уда-
ляется от геркона, контакты размыкаются и геркон перестает проводить ток. При закры-
тии двери происходят обратные процессы: магнит приближается к геркону, контакты
смыкаются и геркон начинает проводить ток. В обоих случаях датчик срабатывает и
мгновенно отсылает сообщение о тревоге на центральный блок.

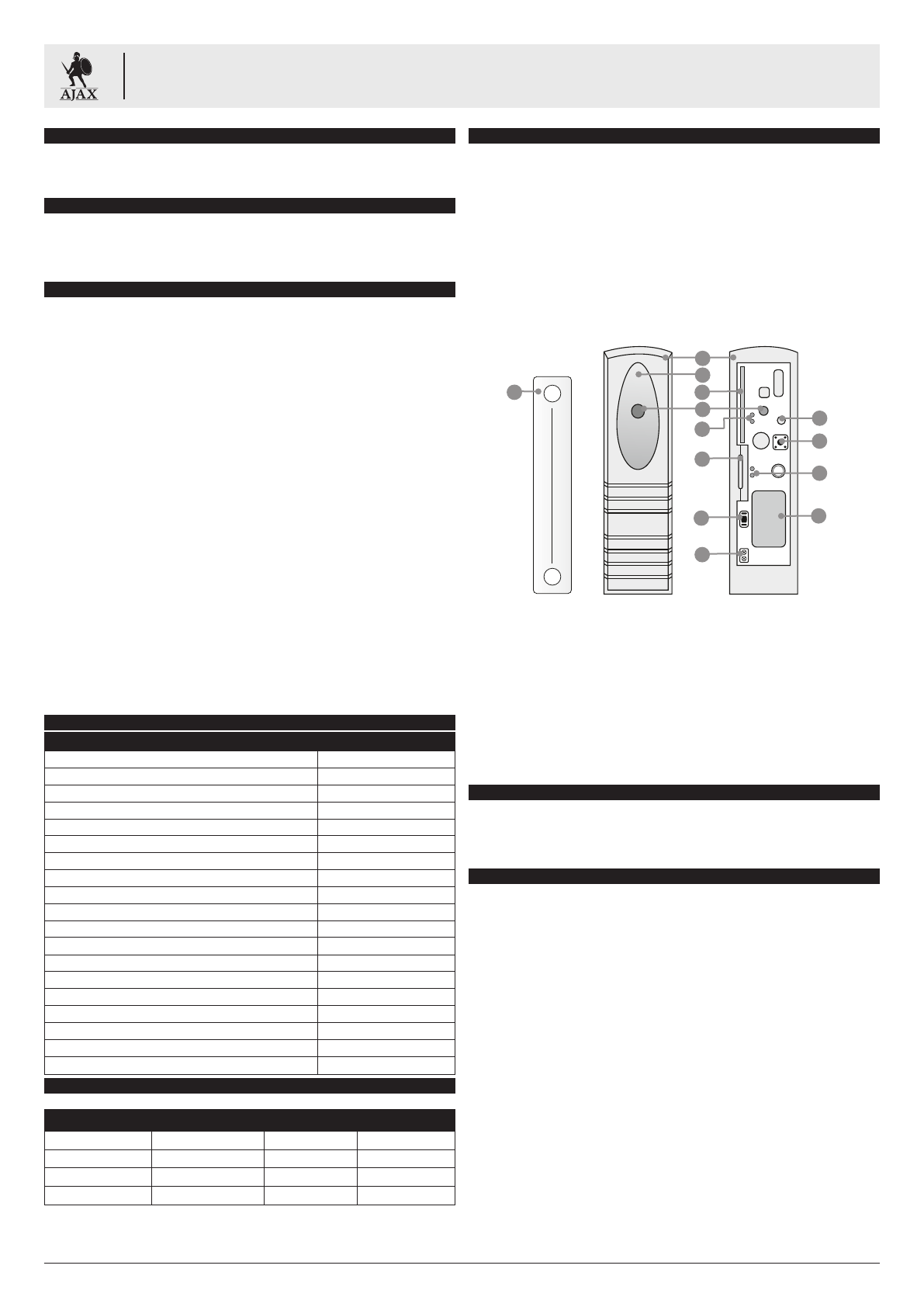

5.3. В основном корпусе датчика размещены геркон, клеммный контакт, перемычка вы-
ключения геркона, светодиодный индикатор, тампер, электронные блоки обработки
сигналов. Магнит вынесен за пределы основного блока.
1. Основной блок
2. Съемная пластиковая панель
3. Магнит
4. Антенна
5. Светодиодный индикатор
6. Перемычка выбора режима работы (IMP)
7. Геркон
8. Кнопка
«TEST»
9. Клеммный контакт для подключения проводных датчиков
10. Винт для крепления платы к задней крышке основного блока
11. Двусторонний тампер
12. Перемычка отключения/включения геркона (7)
13. Держатель батареи CR2
6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
6.1. Датчик не является источником опасности для людей и защищаемых материальных
ценностей (в том числе и в аварийных ситуациях)
6.2. Конструкция датчика обеспечивает его пожарную безопасность при эксплуатации
6.3. При установке или снятии датчиков необходимо соблюдать правила работ на высоте
7. ЛОГИКА РАБОТЫ ДАТЧИКА. ВЫБОР ЛОГИКИ РАБОТЫ
7.1 Датчик предусматривает две логики работы: 1)
ИМПУЛЬСНАЯ
– при выборе этой ло-
гики, датчик реагирует только на открытие двери/окна. После сработки датчик пере-
дает сигналы тревоги, во время чего не реагирует на новые сработки.Выбор данной
логики позволяет повысить экономию энергии, но не позволяет отследить, отрыта или
закрыта дверь/окно в конкретный момент времени, что допускает постановку на охрану
помещения с открытой дверью и/или окнами. 2)
БИСТАБИЛЬНАЯ
– при выборе этого
вида логики, датчик моментально реагирует и на открытие двери/окна, и на закрытие.
По сравнению с импульсной логикой, бистабильная является более энергопотребляю-
щей. Однако она позволяет отслеживать текущее состояние двери/окна (открыто либо
закрыто), исключая возможность постановки на охрану помещения с незакрытыми две-
рями и/или окнами
ПРИМЕЧАНИЕ:
а) Приняв сигнал от датчика, работающего в ИМПУЛЬСНОМ режиме, вы-
ход приемника сигналов AJAX® RR-104, к которому этот датчик приписан, размыкается.
Визуально это подтверждается загоранием соответствующего индикатора на 1 секунду. В
нормальном состоянии выход замкнут. Приняв от датчика, работающего в БИСТАБИЛЬНОМ
режиме, сигнал об открытии двери/окна, выход приемника размыкается и загорается ин-
дикатор. Выход будет находится в разомкнутом состоянии до тех пор, пока не будет получен
сигнал о закрытии двери. После его получения выход замкнется, индикатор погаснет; б) при-
няв сигнал от датчика, работающего в ИМПУЛЬСНОМ режиме, выход централи AJAX® WGC-
103, к которому этот датчик приписан, размыкается. Визуально это подтверждается миганием
соответствующего индикатора в течении 255 сек. В нормальном состоянии выход замкнут.
Приняв от датчика, работающего в БИСТАБИЛЬНОМ режиме, сигнал об открытии двери/
окна, выход централи размыкается, индикатор начинает мигать. Каждую минуту централь
проверяет состояние входа, если он по прежнему не замкнут, генерируется новая тревога,
-
+
2
10
1
3
5
4
7
8
9
11
12
13
6
