НПП «АЯКС»

ДАТЧИК ОТКРЫТИЯ ДВЕРИ/ОКНА

AJAX

®

 WS-401

ПАСПОРТ

Производитель НПП «АЯКС», Украина, г. Киев, ул. Скляренко, 5, тел.: +38 044 223 47 07, www.secur.ua

ВВЕДЕНИЕ

Настоящий паспорт предназначен для изучения устройства и принципа действия,

порядка установки и монтажа, правил эксплуатации, транспортирования  и хране-

ния датчика открытия двери/окна AJAX

®

 WS-401, далее – датчик.

1. НАЗНАЧЕНИЕ

1.1  Беспроводный датчик открытия двери/окна AJAX

®

 WS-401, функционирую-

щий в составе охранной системе AJAX

®

, принимающей сигналы по протоколу

CONQUISTADOR,  предназначен для детектирования открытия дверей, окон,

люков, ворот и т.д.

1.2 Датчик работает в автономном режиме и питается от батареи CR2032.

2. ФУНКЦИИ И ОСОБЕННОСТИ ДАТЧИКА

2.1  Датчик полностью беспроводной: легко устанавливается и настраивается без

специальных знаний

2.2 Монтаж датчика не повредит ремонт

2.3  Регулярно передает сигналы тестирования на центральный блок. В случае если

датчик попытаются украсть или сломать, Вы немедленно узнаете об этом

2.4 Передает сигнал о разряде батареи на центральный блок

2.5 Передает сигнал по беспроводному протоколу CONQUISTADOR

2.6  Передаваемая информация надежно защищена от перехвата при помощи пла-

вающего кода

2.7  Максимальное расстояние между датчиком и центральным блоком составляет

400 м (при условии прямой видимости)

2.8  При передаче используется авторский алгоритм защиты от наложения сигна-

лов, что позволяет избежать потери информации при одновременной сработке

нескольких датчиков.

2.9  Передаваемая информация защищается при помощи специального помехоу-

стойчивого кодирования. Это позволяет передавать сигнал на большие рассто-

яния даже при наличии большого количества радиочастотных помех

2.10 Работает с приемником беспроводных датчиков AJAX

®

 RR-104

2.11  Датчик использует частоту общего назначения 868 МГц для передачи сигнала.

Она не требует лицензии на использование

2.12 Порог срабатывания – 1 см.

2.13  Возможность выбора логики работы (реагирует только на открытие, либо и на

открытие, и на закрытие)

2.14 Защищен от вскрытия тампером

2.15  Благодаря специальному алгоритму энергосбережения работает от батареи

CR2032 до 1-го года. Cрок работы зависит от качества элемента питания. Ба-

тарейка в комплекте предназначена для тестирования оборудования. Для по-

стоянной работы рекомендуется приобрести новую.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКА

4. КОМПЛЕКТНОСТЬ

Комплектность поставки соответствует таблице 1.

5. УСТРОЙСТВО И РИНЦИП РАБОТЫ

5.1. Датчик состоит из двух частей – магнита и блока с герконом.

5.2  Принцип работы датчика основан на свойствах геркона – элемента, прово-

дящего ток под действием магнитного поля. В нормальном состоянии магнит

и блок с герконом сомкнуты. Как только дверь, на которой установлен датчик,

открывается – магнит удаляется от геркона, контакты размыкаются и геркон

перестает проводить ток. При закрытии двери происходят обратные процессы:

магнит приближается к геркону, контакты смыкаются и геркон начинает прово-

дить ток. В обоих случаях датчик срабатывает и мгновенно отсылает сообщение

о тревоге на центральный блок.

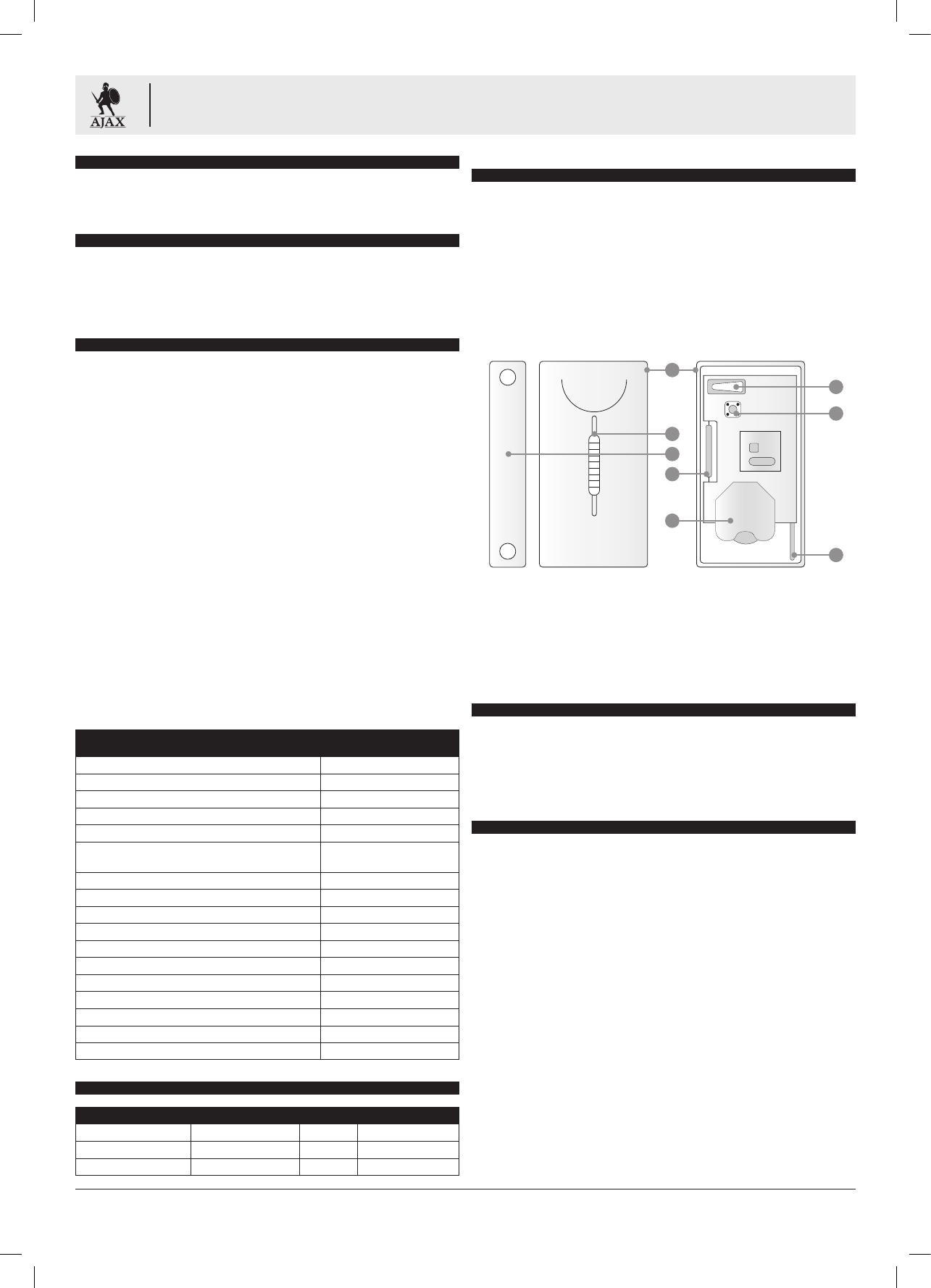

5.3.  В основном корпусе датчика размещены геркон, светодиодный индикатор,

тампер, электронные блоки обработки сигналов. Магнит вынесен за пределы

основного блока.

1. Основной блок

2. Светодиодный индикатор

3. Магнит

4.Тампер

5. Кнопка

«TEST»

6. Геркон

7. Держатель батареи CR2032

8. Антенна

6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

6.1.  Датчик не является источником опасности для людей и защищаемых матери-

альных ценностей (в том числе и в аварийных ситуациях).

6.2.  Конструкция датчика обеспечивает его пожарную безопасность при эксплуа-

тации.

6.3.  При установке или снятии датчиков необходимо соблюдать правила работ на

высоте.

7. ЛОГИКА РАБОТЫ ДАТЧИКА. ВЫБОР ЛОГИКИ РАБОТЫ

7.1  Датчик предусматривает две логики работы: 1)

ИМПУЛЬСНАЯ – при выборе

этой логики, датчик реагирует только на открытие двери/окна. Выбор данной

логики позволяет повысить экономию энергии, но не позволяет отследить,

отрыта или закрыта дверь/окно в конкретный момент времени, что допуска-

ет постановку на охрану помещения с открытой дверью и/или окнами. 2)

БИ-

СТАБИЛЬНАЯ– при выборе этого вида логики, датчик реагирует и на открытие

двери/окна, и на закрытие. По сравнению с импульсной логикой, бистабильная

является более энергоемкой. Однако она позволяет отслеживать текущее со-

стояние двери/окна (открыто либо закрыто), исключая возможность постановки

на охрану помещения с незакрытыми дверями и/или окнами.

Примечание:  Приняв сигнал от датчика работающего в импульсном режи-

ме, выход приемника сигналов AJAX

®

 RR-104, к которому этот датчик при-

писан, размыкается. Визуально это подтверждается загоранием соответ-

ствующего индикатора на 1 секунду. В нормальном состоянии выход замкнут.

Приняв от датчика, работающего в

бистабильном режиме, сигнал об открытии

двери/окна, выход приемника размыкается и загорается индикатор. Выход будет

находится в разомкнутом состоянии до тех пор, пока не будет получен сигнал о за-

крытии двери. После его получения выход замкнется, индикатор погаснет.

7.2  Выбор логики, по которой будет работать датчик, осуществляется при установке

в него элемента питания.

7.3  При первом включении датчика возможен выбор только

БИСТАБИЛЬНОЙ логи-

ки, для этого при установке батареи необходимо зажать кнопку

 «TEST», в таком

случае после установки батареи светодиодный индикатор мигнет три раза.

ХАРАКТЕРИСТИКА

ЗНАЧЕНИЕ

Тип датчика

беспроводной

Тип монтажа

накладной

Порог срабатывания

1 см

Возможность наружного применения

нет

Защита от взлома тампером

есть

Максимальное расстояние между датчиком и

централью

400 м

Частота передачи

868 МГц

Мощность радиосигнала датчика

10 мВт

Модуляция радиосигнала датчика

ООК

Тип элемента питания

батарея типа CR2032

Срок работы датчика от одного элемента питания

до 1 года

Рабочее напряжение

 3,0 В

Потребляемый ток в режиме бездействия/тревоги

 1 мкА/27 мА

Диапазон рабочих температур

от -20С до +50С

Рабочая влажность

до 90%

Размеры (ВхШхГ)

71х36х16 мм

Гарантия

12 месяцев

ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

КОЛ-ВО

ПРИМЕЧАНИЕ

AJAX

®

 WS-401

Датчик движения

1 шт.

1 шт. в упаковке

AJAX

®

 WS-401 ПС

Паспорт

1 шт.

 на упаковку

Упаковка

1 шт.

1

2

4

5

8

6

7

3
