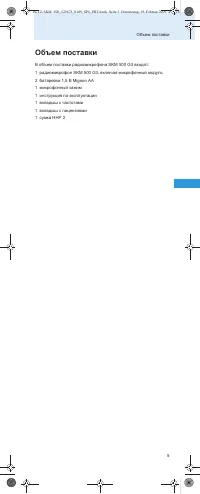

5 Объем поставки Объем поставки В объем поставки радиомикрофона SKM 500 G3 входят : 1 радиомикрофон SKM 500 G3, включая микрофонный модуль 2 батарейки 1,5 В Mignon AA 1 микрофонный зажим 1 инструкция по эксплуатации 1 вкладыш с частотами 1 вкладыш с лицензиями 1 сумка HHP 2 ew G3 SKM 500_529673_0109...

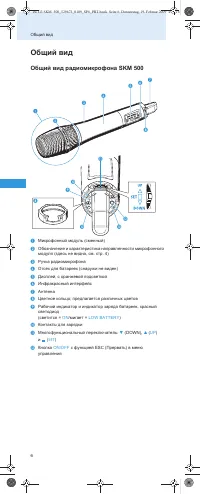

6 Общий вид Общий вид Общий вид радиомикрофона SKM 500 쐃 Микрофонный модуль ( сменный ) 쐇 Обозначение и характеристика направленности микрофонного модуля ( здесь не видна , см . стр . 4) 쐋 Ручка радиомикрофона 쐏 Отсек для батареек ( снаружи не виден ) 쐄 Дисплей , с оранжевой подсветкой 쐂 Инфракрасны...

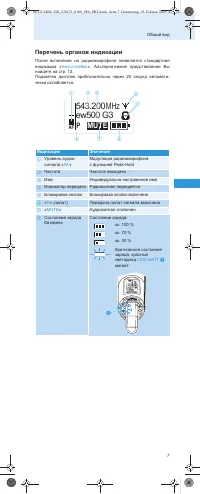

7 Общий вид Перечень органов индикации После включения на радиомикрофоне появляется стандартная индикация « Частота / Имя ». Альтернативное представление Вы найдете на стр . 12. Подсветка дисплея приблизительно через 20 секунд автомати - чески ослабляется . Индикация Значение 햲 Уровень аудио - сигна...

8 Ввод радиомикрофона в работу Ввод радиомикрофона в работу Установка и замена батареек / аккумуляторного блока Радиомикрофон может работать либо от батареек ( типа Mignon AA, 1,5 В ), либо от перезаряжаемого аккумуляторного блока Sennheiser BA 2015. Отвинтите заднюю часть радиомикрофона в направлен...

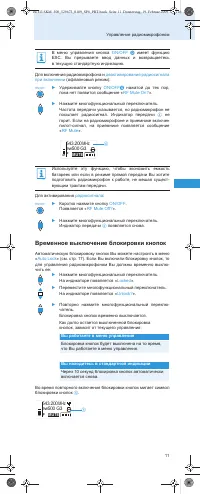

11 Управление радиомикрофоном Для включения радиомикрофона и деактивирования радиосигнала при включении ( офлайновый режим ): Для активирования радиосигнала : Временное выключение блокировки кнопок Автоматическую блокировоку кнопок Вы можете настроить в меню « Auto Lock » ( см . стр . 17). Если Вы в...

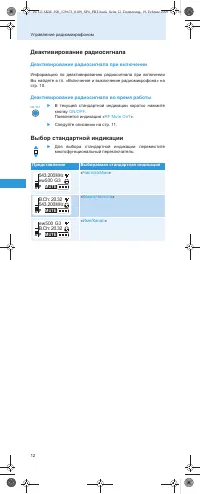

12 Управление радиомикрофоном Деактивирование радиосигнала Деактивирование радиосигнала при включении Информацию по деактивированию радиосигнала при включении Вы найдете в гл . « Включение и выключение радиомикрофона » на стр . 10. Деактивирование радиосигнала во время работы Выбор стандартной индик...

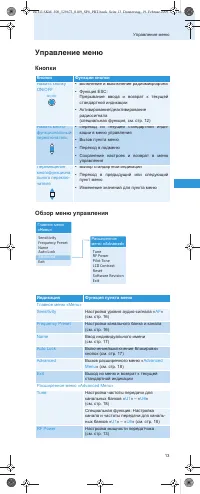

13 Управление меню Управление меню Кнопки Обзор меню управления Главное меню Кнопки Функции кнопки Нажать кнопку ON/OFF • Включение и выключение радиомикрофона • Функция ESC: Прерывание ввода и возврат к текущей стандартной индикации • Активирование / деактивирование радиосигнала ( специальная функц...

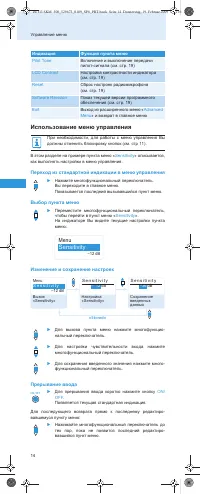

14 Управление меню Использование меню управления В этом разделе на примере пункта меню « Sensitivity » описывается , как выполнять настройки в меню управления . Переход из стандартной индикации в меню управления Выбор пункта меню Изменение и сохранение настроек Прерывание ввода Для последующего возв...

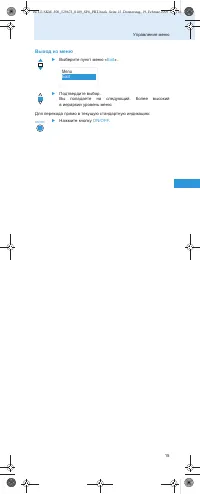

15 Управление меню Выход из меню Для перехода прямо в текущую стандартную индикацию : Выберите пункт меню « Exit ». Подтвердите выбор . Вы попадаете на следующий , более высокий в иерархии уровень меню . Нажмите кнопку ON/OFF . Menu Exit ON/OFF ew G3 SKM 500_529673_0109_SP8_PRT.book Seite 15 Donners...

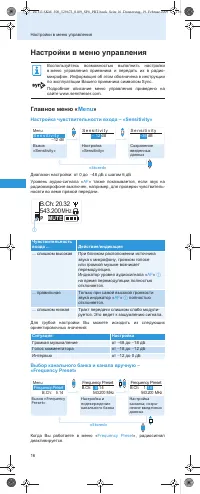

16 Настройки в меню управления Настройки в меню управления Главное меню « Menu » Настройка чувствительности входа – «Sensitivity» Диапазон настройки : от 0 до − 48 дБ с шагом 6 дБ Уровень аудио - сигнала « AF » также показывается , если звук на радиомикрофоне выключен , например , для проверки чувст...

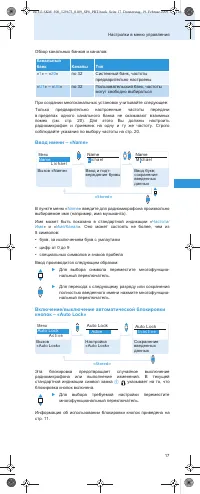

17 Настройки в меню управления Обзор канальных банков и каналов : При создании многоканальных установок учитывайте следующее : Только предварительно настроенные частоты передачи в пределах одного канального банка не оказывают взаимных помех ( см . стр . 20). Для этого Вы должны настроить радиомикроф...

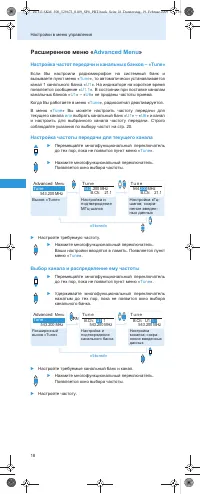

18 Настройки в меню управления Расширенное меню « Advanced Menu » Настройка частот передачи и канальных банков – «Tune» Если Вы настроили радиомикрофон на системный банк и вызываете пункт меню « Tune », то автоматически устанавливается канал 1 канального банка « U1 ». На индикаторе на короткое время...

19 Настройки в меню управления Настройка мощности передачи – «RF Power» В пункте меню « RF Power » Вы можете выбрать один из 2 уровней мощности передачи . Строго соблюдайте информацию , приведен - ную на вклаыше с перечнем частот ! Включение / выключение передачи пилот - сигнала – «Pilot Tone» Пилот...

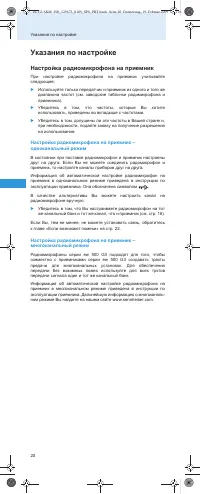

20 Указания по настройке Указания по настройке Настройка радиомикрофона на приемник При настройке радиомикрофона на приемник учитывайте следующее : Используйте только передатчик и приемник из одного и того же диапазона частот ( см . заводские таблички радимикрофона и приемника ). Убедитесь в том , ч...

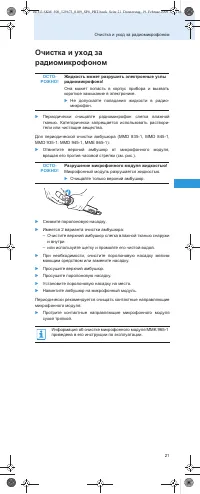

21 Очистка и уход за радиомикрофоном Очистка и уход за радиомикрофоном Периодически очищайте радиомикрофон слегка влажной тканью . Категорически запрещается использовать раствори - тели или чистящие вещества . Для периодической очистки амбушюра (MMD 835-1, MMD 845-1, MMD 935-1, MMD 945-1, MME 865-1)...

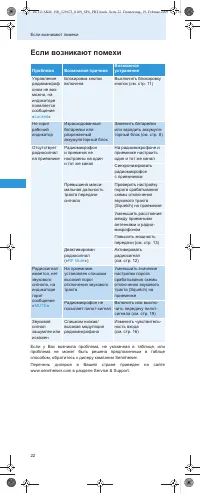

22 Если возникают помехи Если возникают помехи Если у Вас возникла проблема , не указанная в таблице , или проблема не может быть решена предложенным в таблце способом , обратитесь к дилеру компании Sennheiser. Перечень дилеров в Вашей стране приведен на сайте www.sennheiser.com в разделе Service &a...

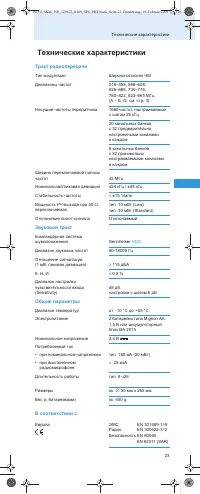

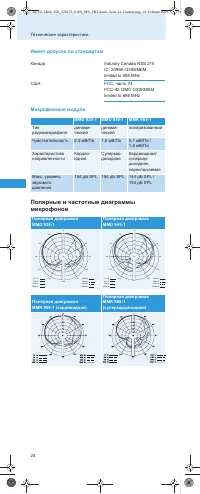

24 Технические характеристики Имеет допуски по стандартам Микрофонные модули Полярные и частотные диаграммы микрофонов Канада Industry Canada RSS 210 IC: 2099A-G3SKMEMlimited to 806 MHz США FCC, часть 74 FCC-ID: DMO G3SKMEMlimited to 698 MHz MMD 935-1 MMD 945-1 MMK 965-1 Тип радиомикрофона динами - ...

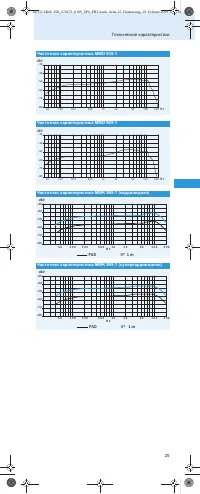

25 Технические характеристики Частотная характеристика MMD 935-1 Частотная характеристика MMD 945-1 Частотная характеристика MMK 965-1 ( кардиоидная ) Частотная характеристика MMK 965-1 ( суперкардиоидная ) Hz 100 1.000 10.000 dBV -30 -40 -50 -60 -70 -80 50 100 200 500 1k 2k 5k 10k 20k Hz 100 1.000 ...
