Asus VA24DQSB - инструкции и руководства

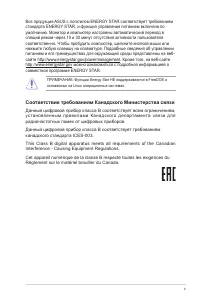

v Вся продукция ASUS с логотипом ENERGY STAR соответствует требованиям стандарта ENERGY STAR, и функция управления питанием включена по умолчанию. Монитор и компьютер настроены автоматический переход в спящий режим через 10 и 30 минут отсутствия активности пользователя соответственно. Чтобы пробудит...

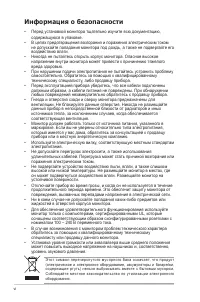

vi Информация о безопасности • Перед установкой монитора тщательно изучите всю документацию, содержащуюся в упаковке. • В целях предотвращения возгорания и поражения электрическим током не допускайте попадания монитора под дождь, а также не подвергайте его воздействию влаги. • Никогда не пытайтесь о...

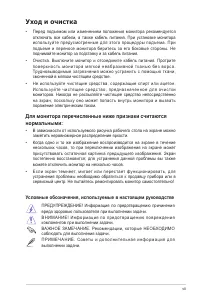

vii Уход и очистка • Перед подъемом или изменением положения монитора рекомендуется отключать все кабели, а также кабель питания. При установке монитора используйте предусмотренные для этого процедуры подъема. При подъеме и переносе монитора беритесь за его боковые стороны. Не поднимайте монитор за ...

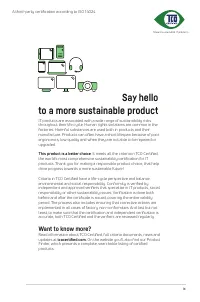

viii A third-party certification according to ISO 14024 Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories. Harmful substances are used both in products and thei...

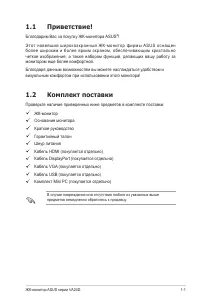

1-1 ЖК-монитор ASUS серии VA24D 1.1 Приветствие! Благодарим Вас за покупку ЖК-монитора ASUS ® ! Э тот н о ве й ш и й ш и р о к о э к р а н н ы й Ж К - м о н и то р ф и р м ы A S U S о с н а ще н более широким и более ярким экраном, обеспечивающим кристально четкое изображение, а также набором функци...

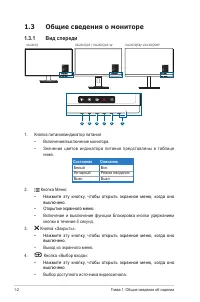

1-2 Глава 1: Общие сведения об изделии 1.3 Общие сведения о мониторе 1.3.1 Вид спереди Menu Close Input Select Brightness Blue Light Filter Menu Close Input Select Brightness Blue Light Filter VA24DQLB / VA24DQLB-W VA24DQSB/ VA24DQSBY VA24DQ Menu Close Input Select Brightness Blue Light Filter 1 2 3...

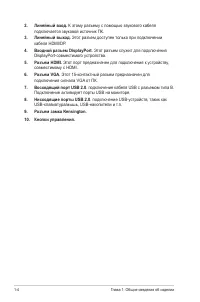

1-4 Глава 1: Общие сведения об изделии 2. Линейный вход. К этому разъему с помощью звукового кабеля подключается звуковой источник ПК. 3. Линейный выход. Этот разъем доступен только при подключении кабеля HDMI/DP. 4. Входной разъем DisplayPort . Этот разъем служит для подключения DisplayPort-совмест...

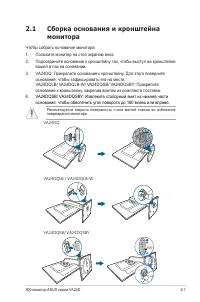

2-1 ЖК-монитор ASUS серии VA24D 2.1 Сборка основания и кронштейна монитора Чтобы собрать основание монитора:1. Положите монитор на стол экраном вниз.2. Подсоедините основание к кронштейну так, чтобы выступ на кронштейне вошел в паз на основании. 3. VA24DQ: Прикрепите основание к кронштейну. Для этог...

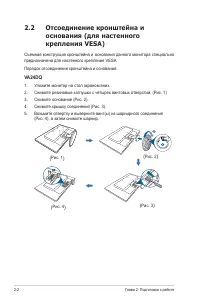

2-2 Глава 2: Подготовка к работе 2.2 Отсоединение кронштейна и основания (для настенного крепления VESA) Съемная конструкция кронштейна и основания данного монитора специально предназначена для настенного крепления VESA.Порядок отсоединения кронштейна и основания: VA24DQ 1. Уложите монитор на стол э...

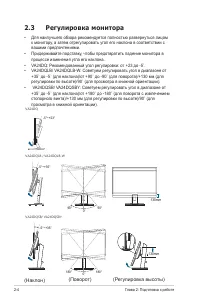

2-4 Глава 2: Подготовка к работе 2.3 Регулировка монитора • Для наилучшего обзора рекомендуется полностью развернуться лицом к монитору, а затем отрегулировать угол его наклона в соответствии с вашими предпочтениями. • Придерживайте подставку, чтобы предотвратить падение монитора в процессе изменени...

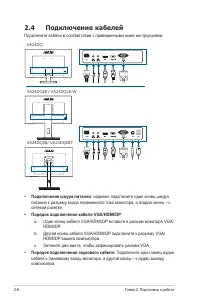

2-6 Глава 2: Подготовка к работе 2.4 Подключение кабелей Подключите кабели в соответствии с приведенными ниже инструкциями: VA24DQLB / VA24DQLB-W VA24DQ VA24DQSB/ VA24DQSBY • Подключение шнура питания : надежно подключите один конец шнура питания к разъему входа переменного тока монитора, а второй к...

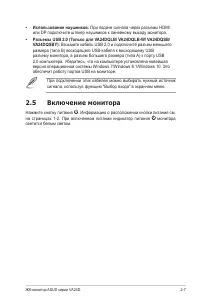

2-7 ЖК-монитор ASUS серии VA24D • Использование наушников: При подаче сигнала через разъемы HDMI или DP подключите штекер наушников к линейному выходу монитора. • Разъемы USB 2.0 (Только для VA24DQLB/ VA24DQLB-W/ VA24DQSB/ VA24DQSBY): Возьмите кабель USB 2.0 и подключите разъем меньшего размера (тип...

3-1 ЖК-монитор ASUS серии VA24D 3.1 Экранное меню 3.1.1 Изменение настроек П е й з а ж н ы й р е ж и м С т а н д а р т н ы й р е ж и м Т е а т р а л ь н ы й р е ж и м И г р о в о й р е ж и м Н о ч н о й р е ж и м s R G B р е ж и м Р е ж и м Ч т е н и я Р е ж и м Т е м н . к о м н . Splendid A S U S ...

3-2 Глава 3: Экранное меню 3.1.2 Общие сведения о функциях экранного меню 1. Splendid Эта функция содержит 8 подфункций, которые вы можете выбирать по своему усмотрению. В каждом режиме есть функция Сброс, позволяющая либо сохранить текущую настройку, либо восстановить предыдущую. П е й з а ж н ы й ...

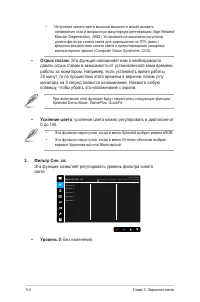

3-4 Глава 3: Экранное меню • Излучение синего света высокой мощности может вызвать напряжение глаз и возрастную макулярную дегенерацию (Age-Related Macular Degeneration, AMD). Установите на максимум регулятор уровня фильтра синего света для уменьшения на 70% (макс.) вредного воздействия синего света...

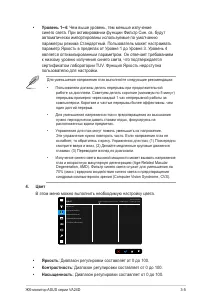

3-5 ЖК-монитор ASUS серии VA24D • Уровень 1~4: Чем выше уровень, тем меньше излучение синего света. При активировании функции Фильтр Cин. св. будут автоматически импортированы используемые по умолчанию параметры режима Стандартный. Пользователь может настраивать параметр Яркость в пределах от Уровня...

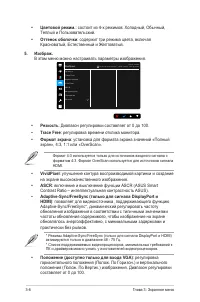

3-6 Глава 3: Экранное меню • Цветoвoй режим. : состоит из 4-х режимов: Холодный, Обычный, Теплый и Пользовательский. • Оттенок оболочки : содержит три режима цвета, включая Красноватый, Естественный и Желтоватый. 5. Изображ. В этом меню можно настраивать параметры изображения. Р е з к о с т ь T r a ...

3-8 Глава 3: Экранное меню 8. Настройка СИСТЕМА Позволяет производить настройку системы. S p l e n d i d D e m o M o d e G a m e P l u s Q u i c k F i t E C O M o d e З а р я д к а п о U S B Н а с т р о й к а м е н ю Я з ы к Б о л ь ш е Настройка СИСТЕМА A S U S V A 2 4 D С т а н д а р т н ы й р е ж...

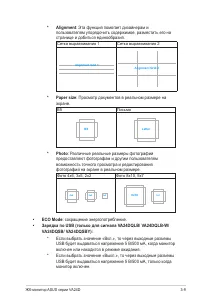

3-9 ЖК-монитор ASUS серии VA24D * Alignment : Эта функция помогает дизайнерам и пользователям упорядочить содержимое, разместить его на странице и добиться единообразия. Сетка выравнивания 1 Сетка выравнивания 2 Alignment Grid 1 Alignment Grid 2 * Paper size : Просмотр документов в реальном размере ...

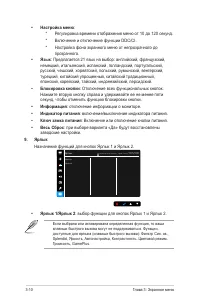

3-10 Глава 3: Экранное меню • Настройка меню : * Регулировка времени отображения меню от 10 до 120 секунд. * Включение и отключение функции DDC/CI. * Настройка фона экранного меню от непрозрачного до прозрачного. • Язык : Предлагается 21 язык на выбор: английский, французский, немецкий, итальянский,...

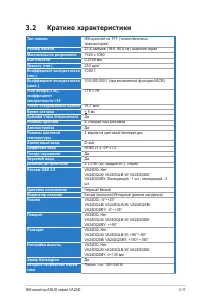

3-11 ЖК-монитор ASUS серии VA24D 3.2 Краткие характеристики Тип панели ЖК-дисплей на TFT (тонкопленочных транзисторах) Размер панели 23,8 дюймов (16:9, 60,5 см), широкий экран Максимальное разрешение 1920 x 1080 Шаг пиксела 0,2745 мм Яркость (тип.) 250 кд/м 2 Коэффициент контрастности (тип.) 1000:1 ...

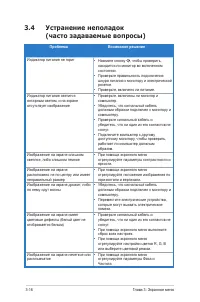

3-16 Глава 3: Экранное меню 3.4 Устранение неполадок (часто задаваемые вопросы) Проблема Возможное решение Индикатор питания не горит • Нажмите кнопку , чтобы проверить, находится ли монитор во включенном состоянии. • Проверьте правильность подключения шнура питания к монитору и электрической розетк...

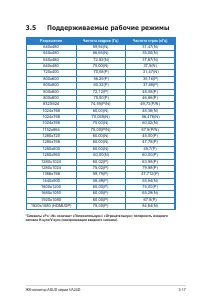

3-17 ЖК-монитор ASUS серии VA24D 3.5 Поддерживаемые рабочие режимы Разрешение Частота кадров (Гц) Частота строк (кГц) 640x480 59,94(N) 31,47(N) 640x480 66,66(N) 35,00(N) 640x480 72,82(N) 37,87(N) 640x480 75,00(N) 37,5(N) 720x400 70,08(P) 31,47(N) 800x600 56,25(P) 35,16(P) 800x600 60,32(P) 37,88(P) 8...
